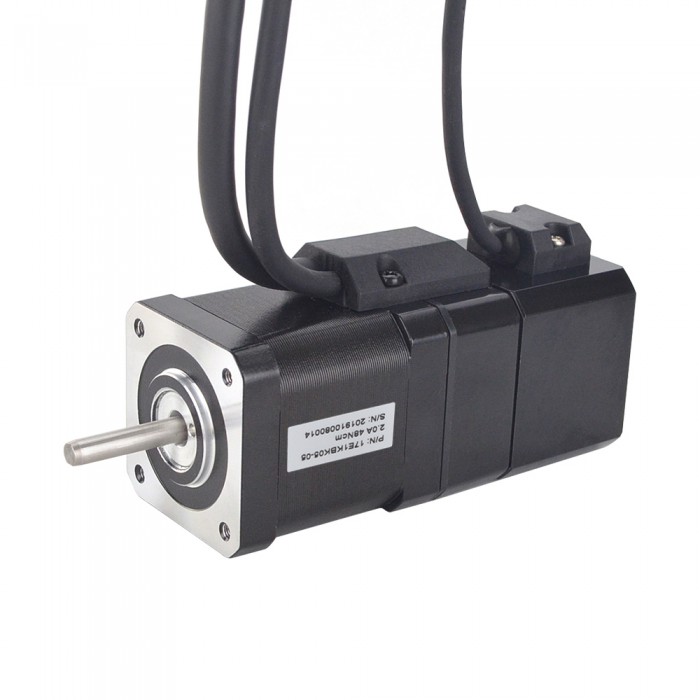

P-Serie Nema 17 Closed Loop Schrittmotor 48Ncm mit Encoder und Bremse1.8 Grad 2.0A 2 Phasen Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Sonderangebot Schwarzer Freitag 2025:
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 3. Dezember 2025
- Hinweis: Kein Gutscheincode erforderlich, bitte direkt bestellen!
Preis:€104.87
Das könnte Sie auch interessieren
P-Serie Nema 17 Closed Loop Schrittmotor 48Ncm mit Encoder und Bremse1.8 Grad 2.0A 2 Phasen Schrittmotor
Elektrische Spezifikation
Hersteller #: 17E1KBK05-05
Anzahl der Phasen: 2
Schrittwinkel: 1.8 Grad
Haltemoment: 48 Ncm(67.99 oz.in)
Strom: 2.0 A
Phasenwiderstand: 1.35 ohms
Induktivität: 2.8 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42 mm
Körper Länge: 48 mm
Schaftdurchmesser: Φ5 mm
Schaftlänge: 24 mm
D-Schnitt Schaftlänge: 15 mm
Leitungslänge: 270 mm
Gewicht: 0.36 kg
Steuerung kodieren(1000CPR)
3--GND
2--+5VCC
13--EA-
1--EA+
12--EB-
11--EB+
Bremsanschlüsse
Rot--24V+
Rot--24V-
0.5Nm
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Weiss
|
Grün
|
Blau
|
Schwarz
|
| Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 48 |
| Haltemoment (oz.in) | 67.99 |
| Induktivität(mH) | 2.8 |
| Leitungslänge(mm) | 270 |
| Nema Größe | Nema 17 |
| Phasenwiderstand(ohm) | 1.35 |
| Nennstrom (A) | 2 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| Bremsspezifikation | |
| Antriebsspannung(V) | 24 |
| Statisches Reibungsmoment(Nm) | 0.5 |
| Statisches Reibungsmoment(oz.in) | 70.82 |
| Encoder Spezifikation | |
| Auflösung(CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
