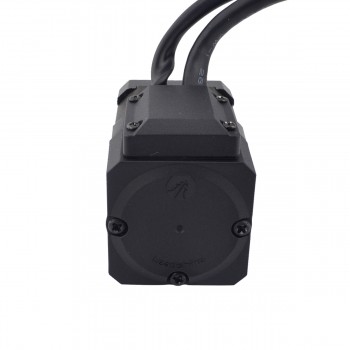

Nema 17 Closed Loop Schrittmotor 59Ncm 1.8 Grad 2.80V mit Encoder 1000CPR 4 Drähte Bipolar Schrittmotor
Nema 17 Closed Loop Schrittmotor 59Ncm 1.8 Grad 2.80V mit Encoder 1000CPR 4 Drähte Bipolar Schrittmotor
Spezifikation
- Hersteller #: 17HS19-2004D-E1000
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 0.59Nm(83.57oz.in)
- Strom: 2.00A
- Stromspannung: 2.80V
- Phasenwiderstand: 1.4ohms
- Induktivität: 3.00mH ± 20%(1KHz)
- Rahmengröße: 42 x 42mm
- Motorlänge: 48mm
- Schaftdurchmesser: Φ5mm
- Schaftlänge: 24mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Antriebsspannung: 4.5V to 5.5V
- Ausgangsstrom: 20mA
- Auflösung: 1000cpr
- Ausgangssignal: 2 Channels
- Bohrungsdurchmesser: Φ5mm
- Ausgangsfrequenz: ≤60MHz
- Laufgeschwindigkeit: ≤3600rpm
- IP-Schutz: IP20
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Grün
|
Schwarz
|
Rot
|
Blau
|
Ressourcen
- Motordatenblatt: 17HS19-2004D-E1000.pdf
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 83.568 |
| Induktivität(mH) | 3.0 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.4 |
| Nennstrom (A) | 2.0 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| IP-Schutz | IP20 |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤60KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 1000 |
| Laufgeschwindigkeit(rpm) | ≤3600rpm |
| Ausgangssignalkanäle | 2 Kanäle |
