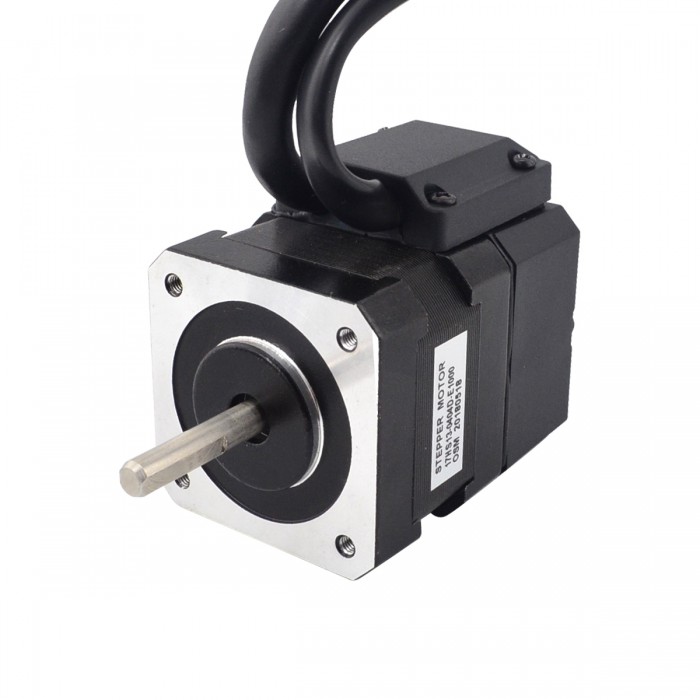

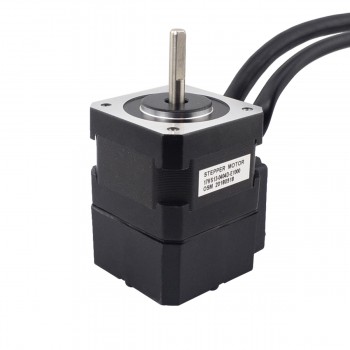

Nema 17 Schrittmotoren mit geschlossenem Regelkreis 26Ncm mit Encoder 1000CPR Nema 17 Closed Loop Schrittmotor
- Handbücher und Dokumentation: Motordatenblatt:
Halloween Sonderangebot 2025:
- Alle Leckereien Keine Tricks
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 4. November 2025
Preis:€33.73
Das könnte Sie auch interessieren
Nema 17 Schrittmotoren mit geschlossenem Regelkreis 26Ncm mit Encoder 1000CPR Nema 17 Closed Loop Schrittmotor
Spezifikation
Hersteller #: 17HS13-0404D-E1000
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 0.26Nm(36.83oz.in)
Strom: 0.40A
Stromspannung: 12.00V
Phasenwiderstand: 30ohms
Induktivität: 37.00mH ± 20%(1KHz)
Rahmengröße: 42 x 42mm
Motorlänge: 34mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Encoder Spezifikation
Antriebsspannung: 4.5V to 5.5V
Ausgangsstrom: 20mA
Auflösung: 1000cpr
Ausgangssignal: 2 Kanäle
Bohrungsdurchmesser: Φ5mm
Ausgangsfrequenz: ≤60MHz
Laufgeschwindigkeit: ≤3600rpm
IP-Schutz: IP20
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Grün
|
Schwarz
|
Rot
|
Blau
|
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36.826 |
| Induktivität(mH) | 37 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 30 |
| Nennstrom (A) | 0.4 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| IP-Schutz | IP20 |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤60KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 1000 |
| Laufgeschwindigkeit(rpm) | ≤3600rpm |
| Ausgangssignalkanäle | 2 Kanäle |
