Nema 17 Closed Loop Schrittmotor 40Ncm mit Encoder 300CPR 1.8 Grad 1.50A 4.20V Schrittmotor
- Handbücher und Dokumentation: Motordatenblatt:

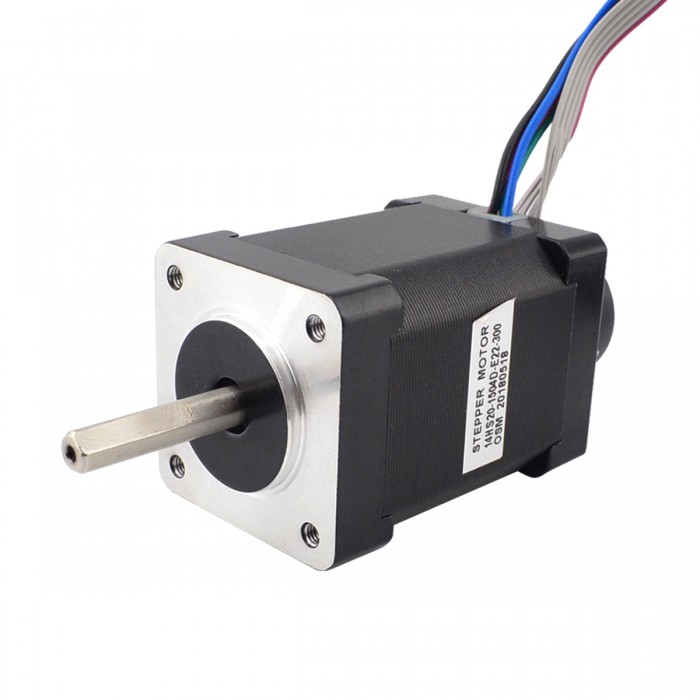

Nema 17 Closed Loop Schrittmotor 40Ncm mit Encoder 300CPR 1.8 Grad 1.50A 4.20V Schrittmotor
Spezifikation
Hersteller #: 14HS20-1504D-E22-300
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 0.40Nm(56.66oz.in)
Strom: 1.50A
Stromspannung: 4.20V
Phasenwiderstand: 2.80ohms
Induktivität: 3.80mH ± 20%(1KHz)
Rahmengröße: 35 x 35mm
Motorlänge: 52mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Encoder Spezifikation
Antriebsspannung: 5VDC
Ausgangsstrom: ≤20mA
Auflösung: 300cpr
Ausgangssignal: 2 Kanäle
Schaftdurchmesser: Φ5mm
Ausgangsfrequenz: ≤30KHz
Ausgang niedrige Spannung: ≤0.3VDC
Ausgang Hochspannung: ≥3.4VDC
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 40 |
| Haltemoment (oz.in) | 56.656 |
| Induktivität(mH) | 3.8 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 14 |
| Phasenwiderstand(ohm) | 2.8 |
| Nennstrom (A) | 1.5 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤30KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 300 |
| Ausgang Hochspannung(VDC) | ≥3.4 |
| Ausgang niedrige Spannung(VDC) | ≤0.3 |
| Ausgangssignalkanäle | 2 Kanäle |
