Motorisierte Linearschlitten mit Kugelgewindetrieb, CNC-Schlittenbausatz mit Nema23 Motor, Treiber und Netzteil

Motorisierte Linearschlitten mit Kugelgewindetrieb, CNC-Schlittenbausatz mit Nema23 Motor, Treiber und Netzteil

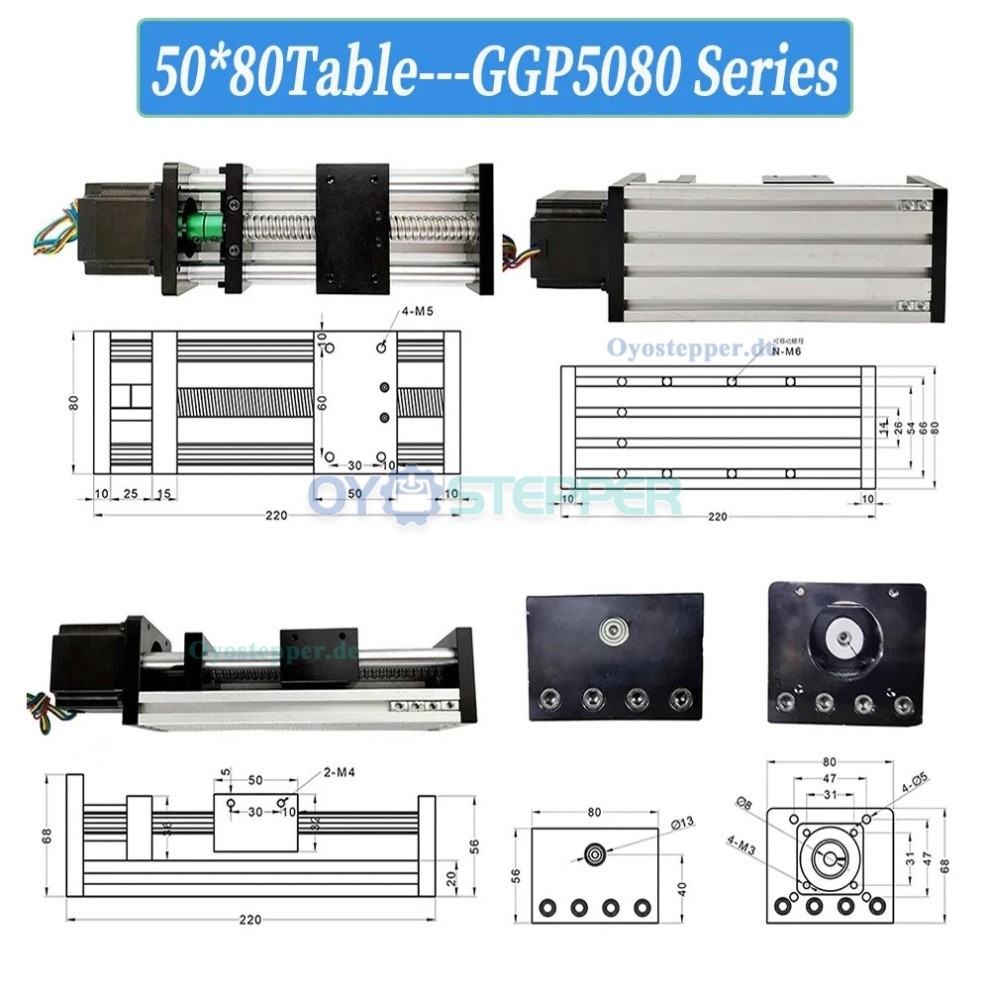

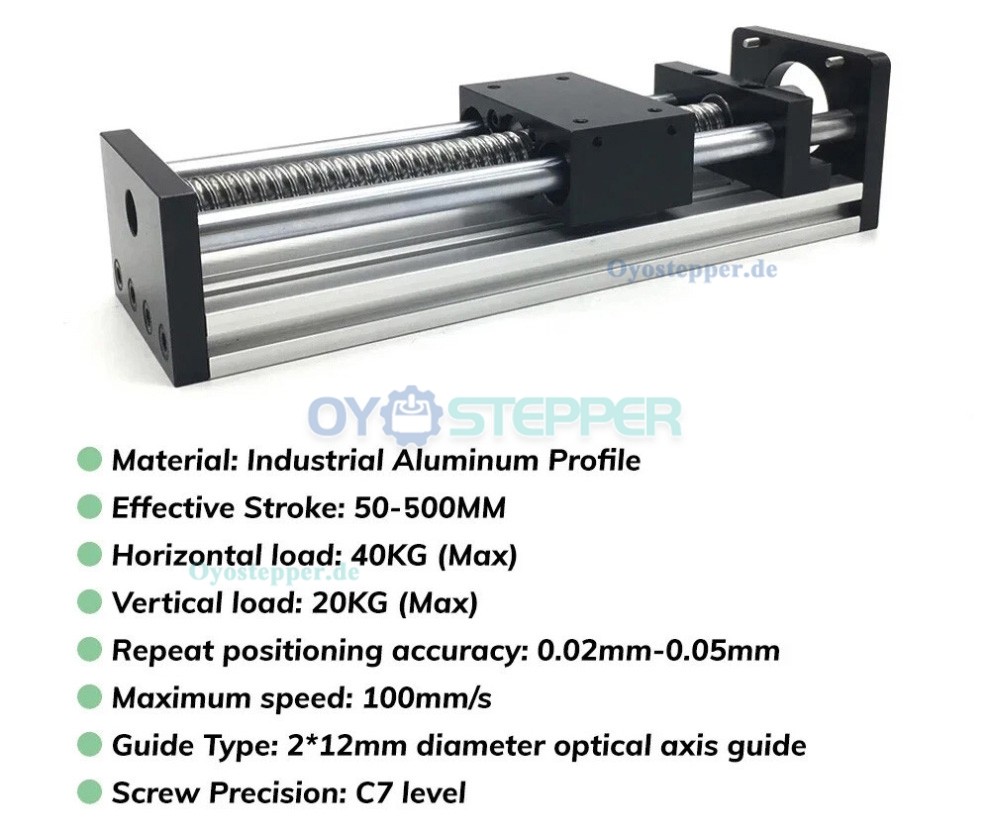

Technische Daten des Schiebetisches GGP5080:

Modell: GGP5080 (50 × 80 mm bewegliche Platte)

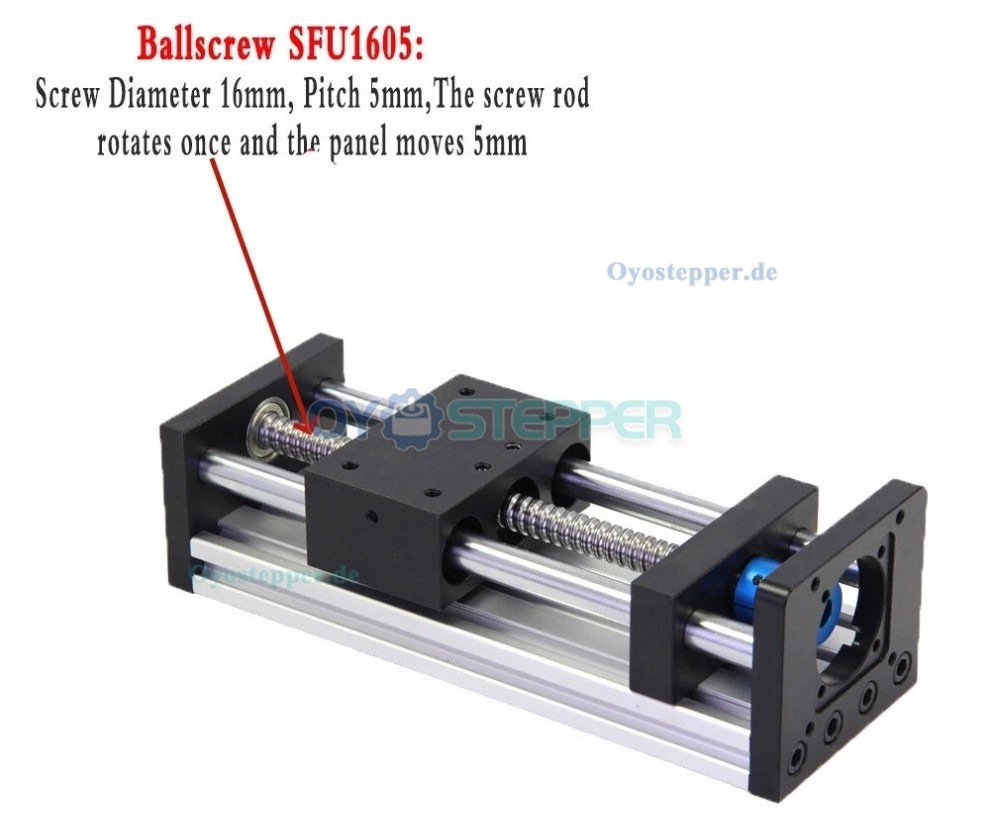

Kugelgewindetrieb: SFU1605 (Ø 16 mm, Steigung 5 mm; 1 Umdrehung ≈ 5 mm Verfahrweg)

Kugelgewindetrieb-Genauigkeit: C7

Effektiver Hub (optional): 50–300 mm

Gesamtlänge: Hub + 120 mm

Führungen: 2 × optische Wellenstangen, Ø 12 mm

Nenngeschwindigkeit: bis zu 100 mm/s

Nennlast: 40 kg horizontal; 20 kg vertikal

Wiederholgenauigkeit (Kugelgewindetrieb): 0,02–0,05 mm

Material: Industrielles Aluminiumprofil

Motorbefestigung: Kompatibel mit NEMA 17 / NEMA 23 Schrittmotoren

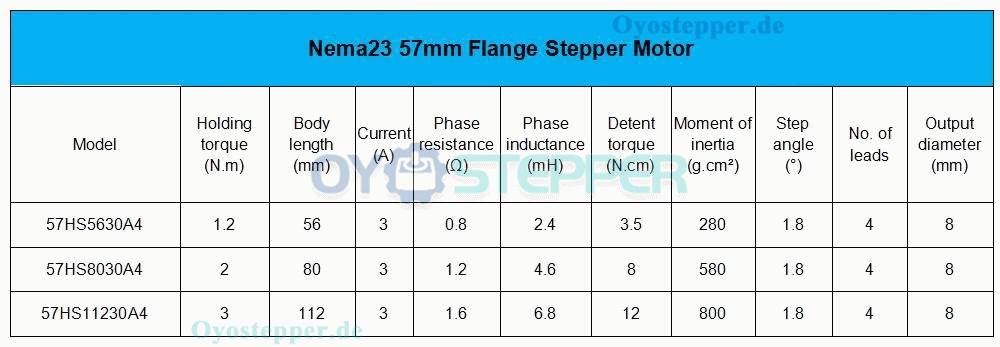

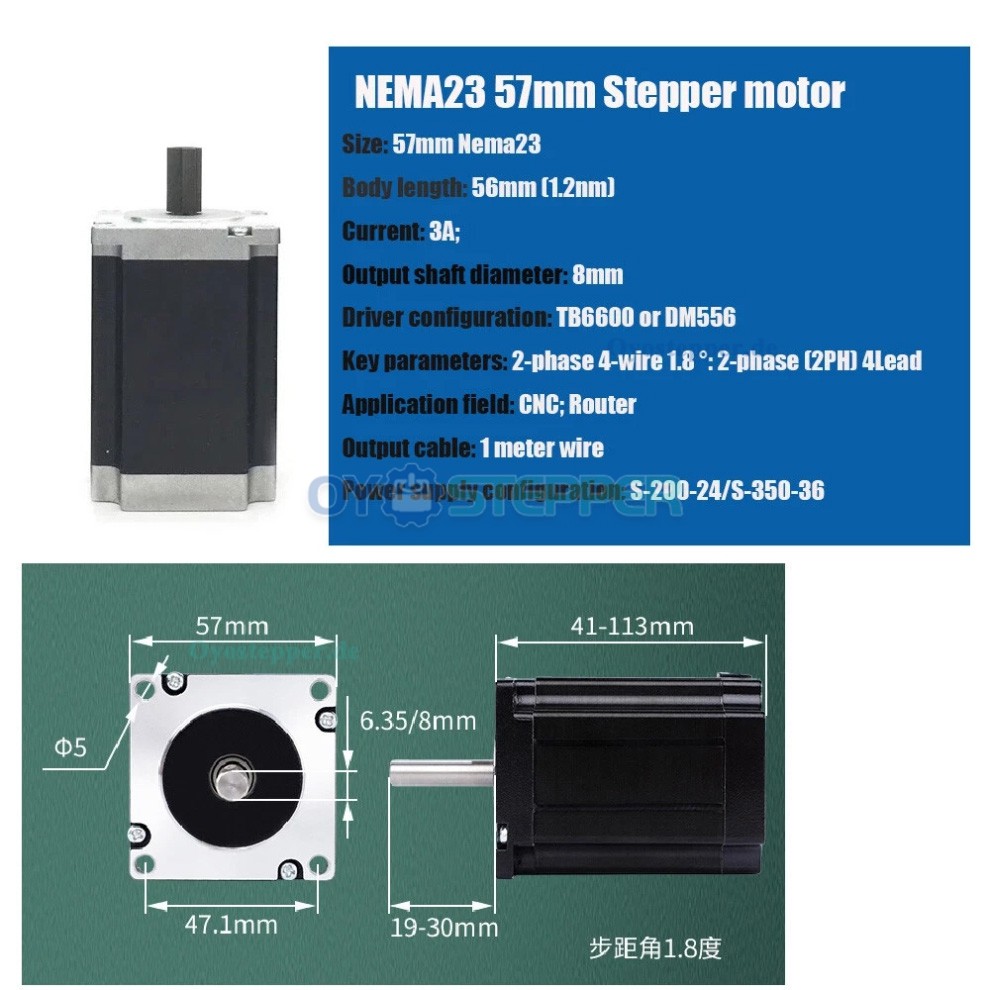

Spezifikation des Nema 23 Schrittmotors:

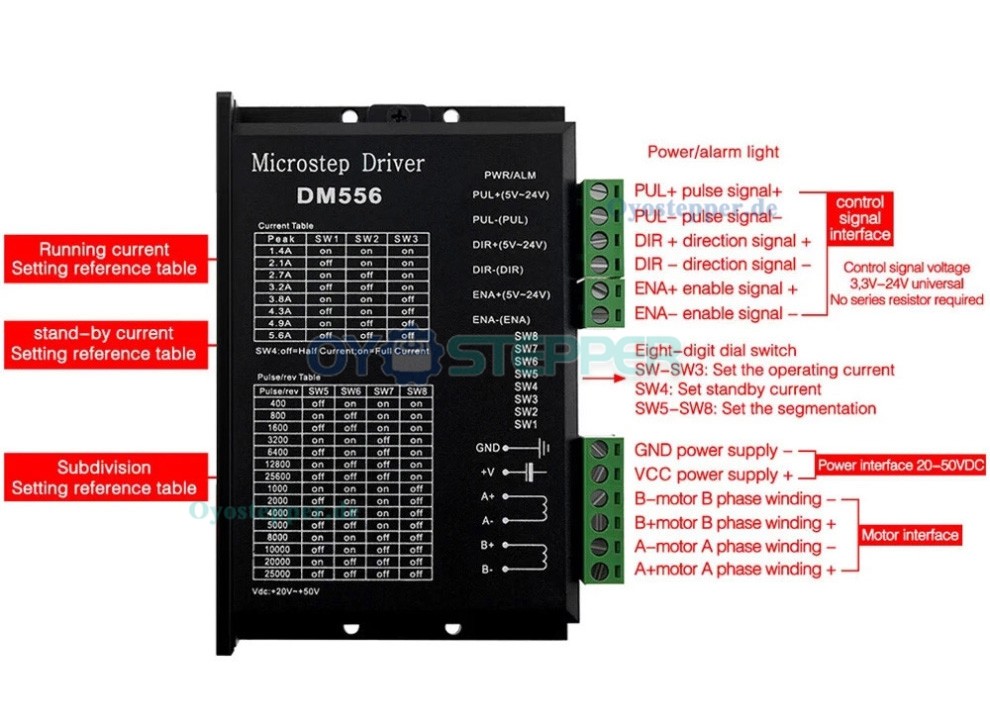

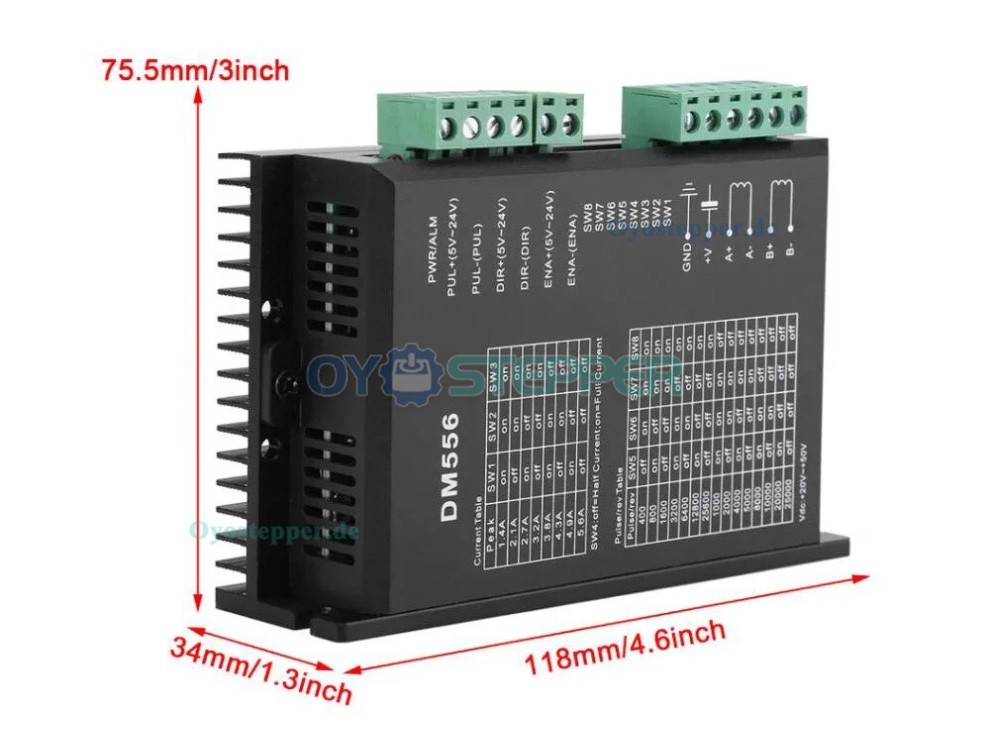

Technische Daten des DM556-Treibers:

Unterstützte Motoren: Schrittmotoren mit 42 mm, 57 mm und 86 mm Flanschanschluss

Eingangsspannung: 20–50 V DC

Ausgangsstrom: 1,0–5,6 A 8-stufig einstellbar (0,5 A Auflösung)

Ansteuerungsmethode: bipolare Konstantstrom-PWM

Impulsfrequenzgang: bis zu 200 kHz

Isolationswiderstand: 500 MΩ

Durchschlagsfestigkeit: 500 V/min

Abmessungen: 118 × 75,5 × 34 mm (≈4,6 × 3,0 × 1,3 Zoll)

Gewicht: ≈270 g (≈9,5 oz)

Kühlung: natürliche oder Zwangsluftkühlung

Betriebstemperatur: −5 °C bis +50 °C;

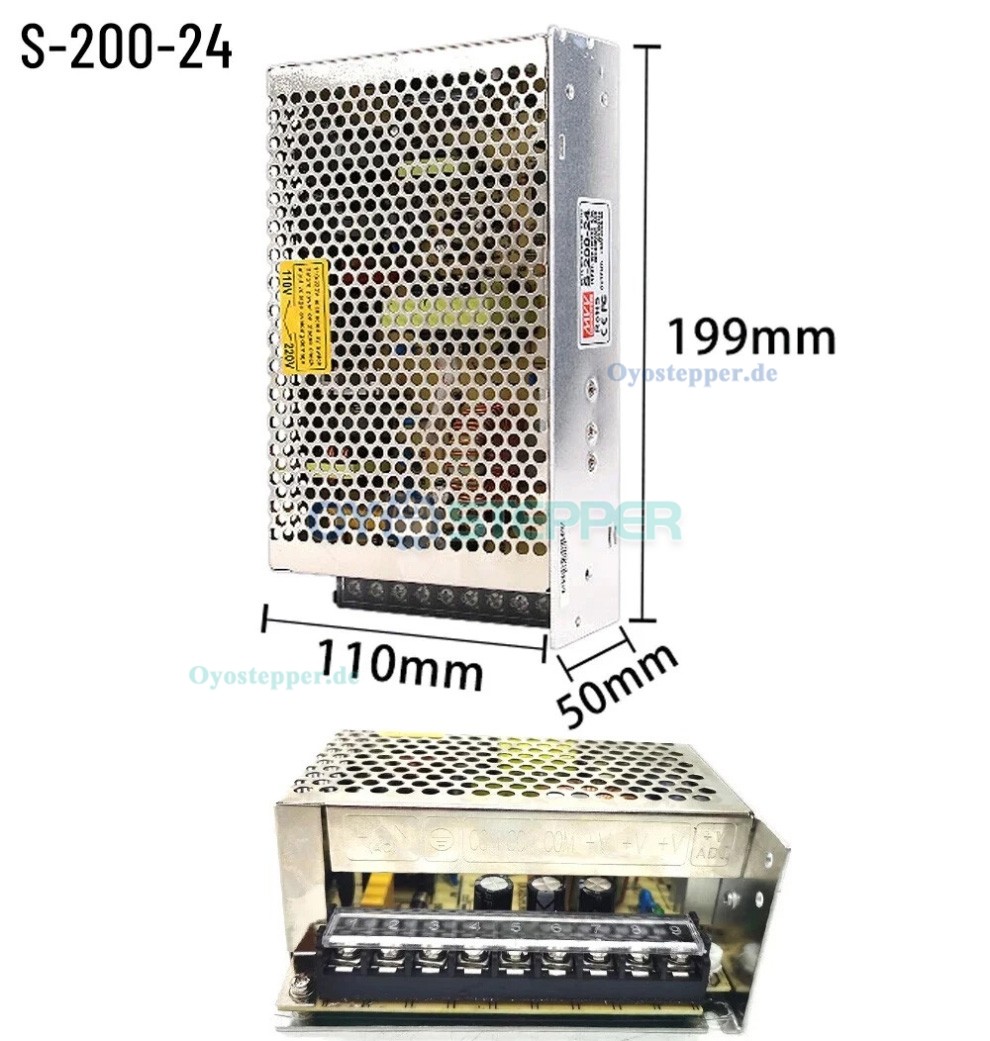

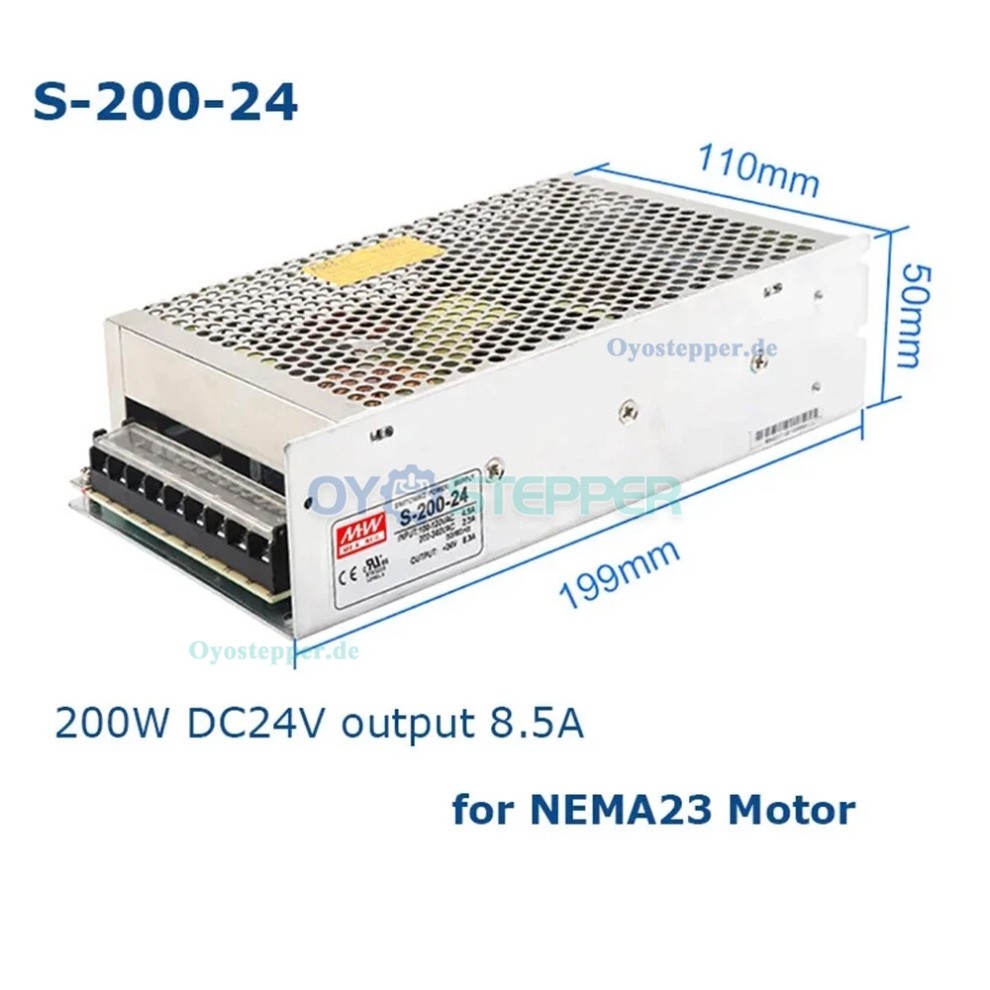

Netzteil (S-200-24) Spezifikationen:

Nennleistung: 200 W

Eingang: 100–120 V AC / 200–245 V AC, 50/60 Hz

Ausgang: 24 V DC (geregelt), 8,5 A A

Umwandlungseffizienz: ≥ 80 %

Betriebstemperatur: −30 °C bis +50 °C

Schutzart: IP20

Kennzeichnung: CE, RoHS

Garantie: 1 Jahr;

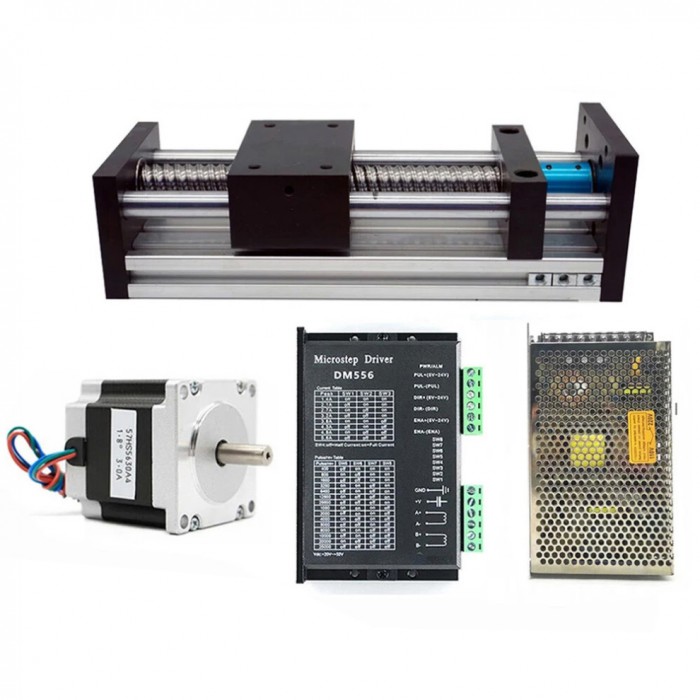

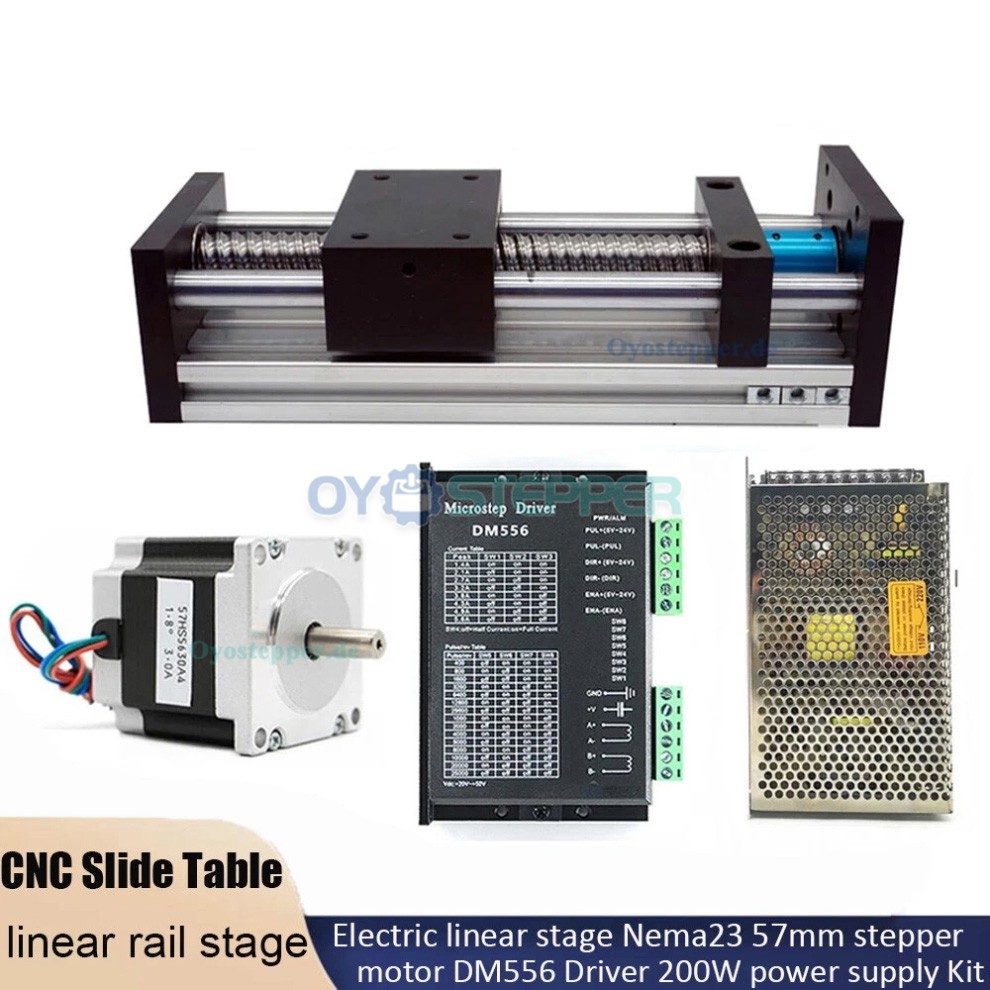

Lieferumfang:

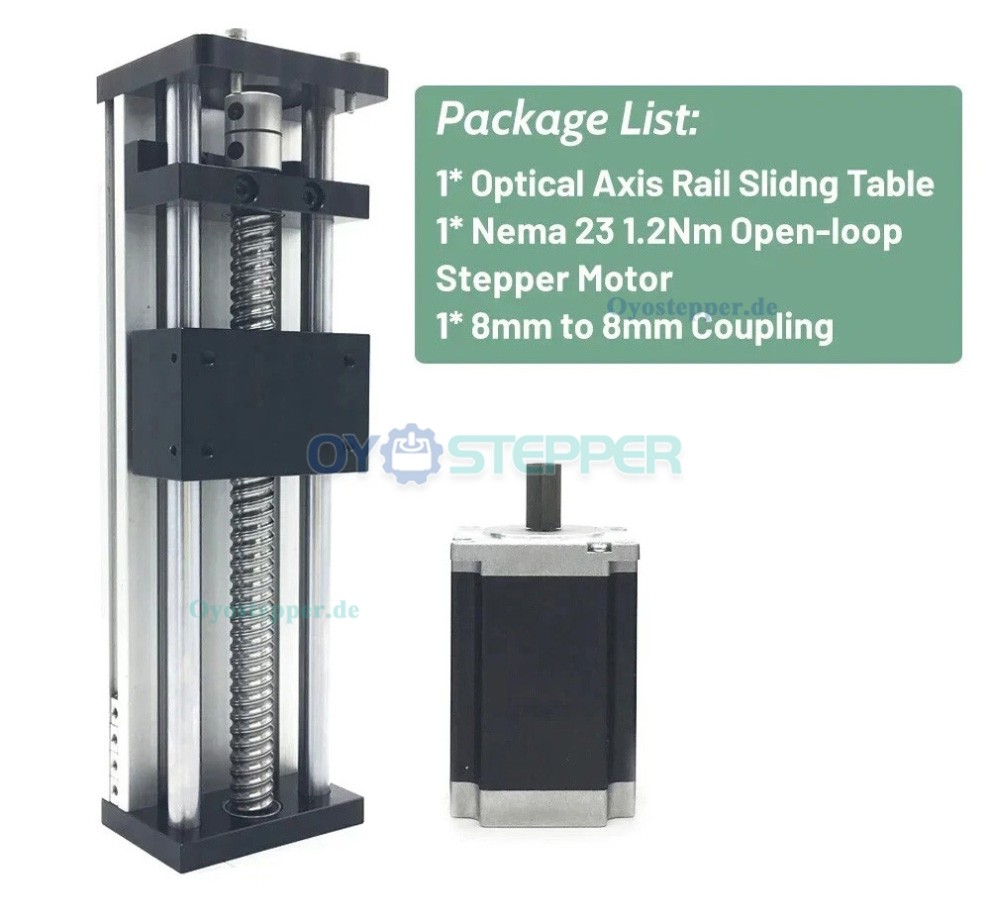

1 × Motorschlitten GGP5080

1 × 8-mm-Kupplung (im Lieferumfang enthalten)

1 × Schrittmotor NEMA 23 (57 mm)

1 × Schrittmotortreiber DM556

1 × Netzteil (200 W)
