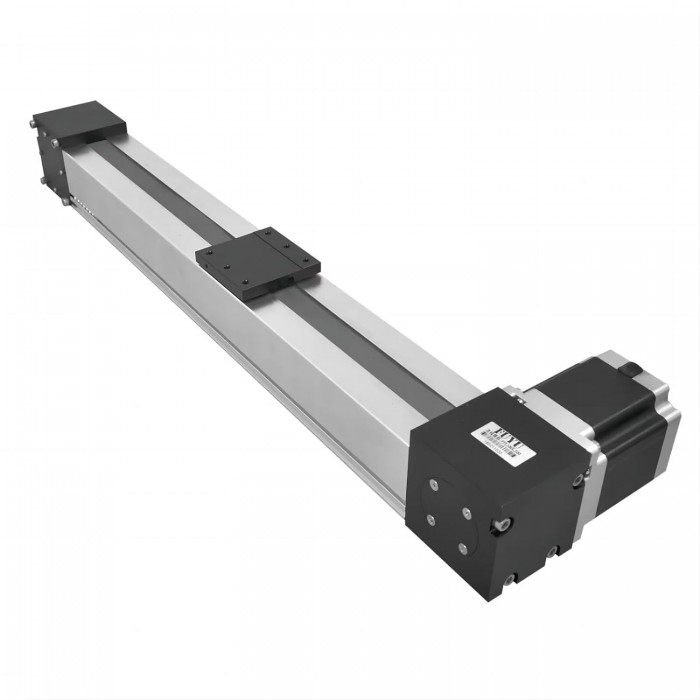

FBL80 Lineare Führungsschiene mit Riemenantrieb 100-2000mm CNC Linearführung mit NEMA 34 Schrittmotor

FBL80 Lineare Führungsschiene mit Riemenantrieb 100-2000mm CNC Linearführung mit NEMA 34 Schrittmotor

Merkmale:
Standardmäßig mit NEMA34-Schrittmotor ausgestattet; unterstützt Anwendungen mit bis zu 3000 mm/s Verfahrgeschwindigkeit.

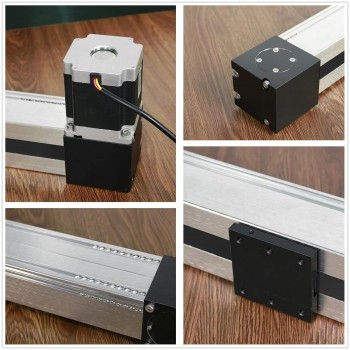

Linearmodul mit M5-Gewindebohrungen an der Grundplatte und seitlich zur einfachen Montage und Demontage.

Das Aluminiumprofil trägt zur strukturellen Festigkeit bei.Verfügbarer Verfahrweg: 100 mm bis 3900 mm.

Silberfarben eloxiertes Aluminium dient dem Korrosionsschutz; vollständig abgedichtetes Riemenantriebssystem unterstützt Schutz vor Staub und entspricht IP65.

Wartungsfreundliche Konstruktion dank Riemenantrieb. Maximale horizontale Tragfähigkeit: bis zu 30 kg. Vertikale Traglast: bis zu 5 kg.

Beschreibung:
Anwendungsbereiche:
Laserbearbeitungsmaschinen, Transportachsen in PV-Rückseiten-Folien-Schneid- und Gravurmaschinen, Handhabungs- und Positioniersysteme, Hilfsvorrichtungen, elektrische Versuchseinrichtungen, industrielle Automatisierung, präzisionsmechanische Verarbeitung.

Einsatz in Branchen:
Halbleitertechnik, LED-Fertigung, Solartechnik, FPD-Geräte.

Optionale Zubehörteile:

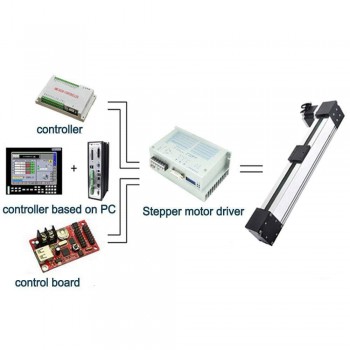

Netzteil, Treiber, Endschalter, Steuerung, Anschlussplatte, Energiekette.

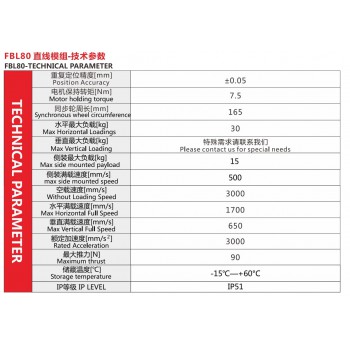

Technische Daten:

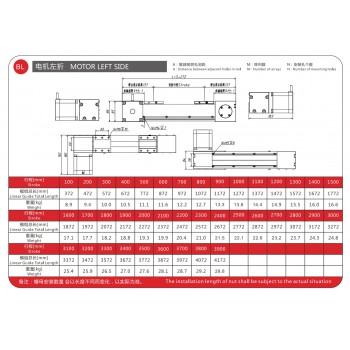

Effektiver Verfahrweg: 100 mm bis 3900 mm (bei Bedarf über 2000 mm bitte Kontakt aufnehmen)

Gesamtlänge: L = S + 272 mm

Gesamthöhe: 85 mm

Schlittenbreite: 85 mm

Maximale horizontale Belastung: 30 kg

Maximale vertikale Belastung: bitte separat anfragen

Maximale Geschwindigkeit horizontal (unter Last): 300–1700 mm/s

Maximale Geschwindigkeit vertikal (unter Last): 300–600 mm/s

Maximale Geschwindigkeit ohne Last: bis zu 3000 mm/s

Wiederholgenauigkeit: ±0,05 mm

Antriebsart: Zahnriemenantrieb;

Schrittmotor – Technische Daten:

Phasenzahl: 3

Flanschmaß: 86 mm

Motorkörperlänge: 98 mm

Haltemoment: 5 N·m

Nennstrom: 3,0 A

Anschluss: 3-Leiter

Gewicht: ca. 2,8 kg
