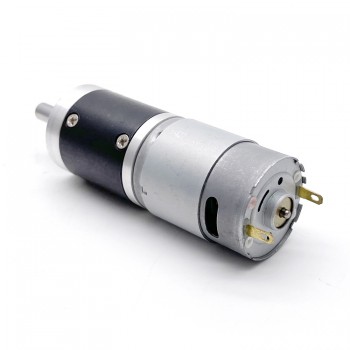

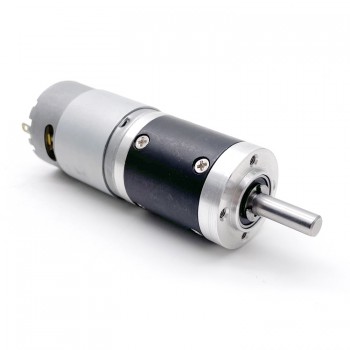

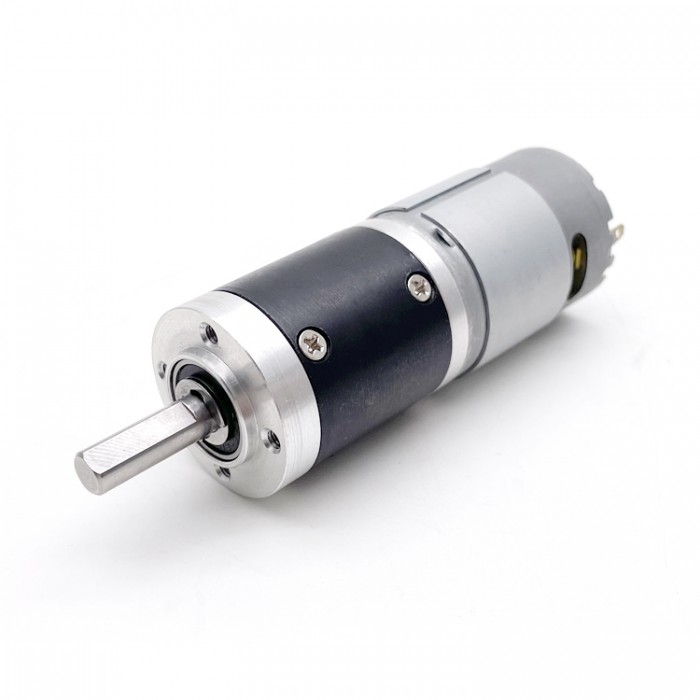

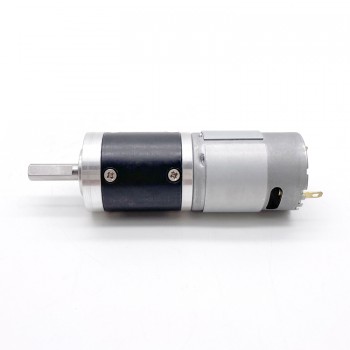

2 Stück PMDC-Motor mit Reduktionsgetriebe, 12V / 24V, 20 kg·cm

Merkmale

Kompakter DC-Getriebemotor mit niedriger Drehzahl und nutzbarem Drehmoment

28mm-Getriebemotor unterstützt ein maximales Drehmoment von 2,0 Nm

Geeignet für Anwendungen mit begrenztem Durchmesser, reduziertem Geräuschpegel und definiertem Drehmomentbedarf

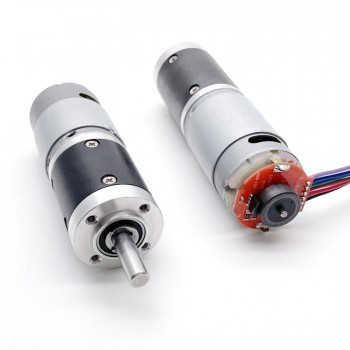

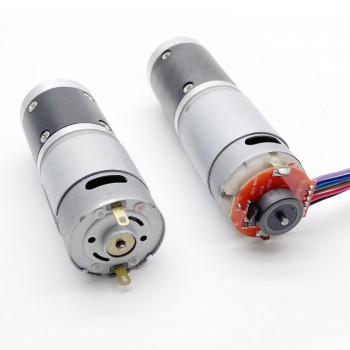

Kompatibel mit Encodern im Bereich von 12 bis 1024 Impulsen pro Umdrehung

Verfügbare Übersetzungsverhältnisse: 4:1, 19:1, 27:1, 51:1, 71:1, 100:1, 139:1, 189:1, 264:1, 369:1, 516:1, 720:1.

1 Stufe: 4:1
2 Stufe: 19:1/27:1
3 Stufe: 51:1 / 71:1/100:1/139:1
4 Stufe: 189:1 / 264:1/369:1/516:1/720:1



Anwendung:
Büromaschinen:
Geldautomaten, Kopierer und Scanner, Bargeldverarbeitung, Kassensysteme, Drucker, Verkaufsautomaten.
Lebensmittel und Getränke:
Getränkeautomaten, Stabmixer, Mixer, Kaffeemaschinen, Küchenmaschinen, Entsafter, Fritteusen, Eismaschinen, Sojamilchmaschinen.
Kamera und Optik:
Video, Kameras, Projektoren.
Rasen und Garten:
Rasenmäher, Schneefräsen, Trimmer, Laubbläser.

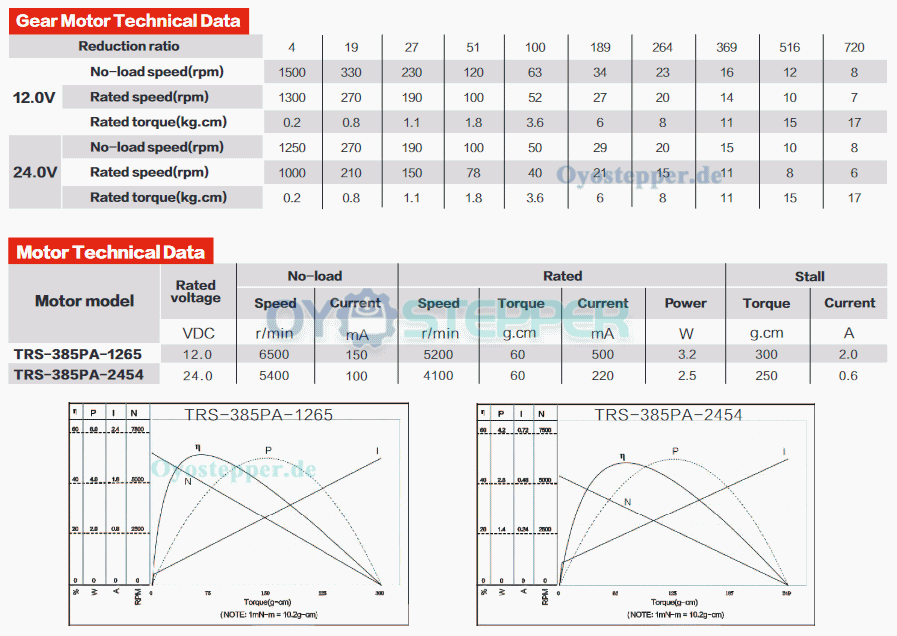

Elektrische Daten
Artikelnummer: GMP28-385PA
Nennspannung: 12 V/24 VDC
Nenndrehmoment: max. 20,0 kg/cm
Maximales Drehmoment: 40,0 kg/cm
Nennstrom: 500 mA (12 V)/220 mA (24 V)
Leerlaufdrehzahl (ohne Getriebe): 6500 U/min (12 V)/5400 U/min (24 V)
Nenndrehzahl (ohne Getriebe): 5200 U/min (12 V)/4100 U/min (24 V)
Leerlaufdrehzahl (mit Getriebe): 8–1500 U/min
Nenndrehzahl (mit Getriebe): 6–1000 U/min
Nennleistung: 3,2 W (12 V)/2,5 W (24 V)
Getriebeart: Planetengetriebe
Typ: Bürstenbehafteter PMDC-Motor
Effizienz: LE 3
Konstruktion: Permanentmagnet
Lärm: 30 cm, <40 dB

Physikalische Daten:
Motorgröße: Φ29 x 37,8 mm
Flanschgröße: Φ28 mm
Getriebelänge: 28,5 mm/36 mm/43 mm/50 mm
Wellentyp: D-förmig
D-förmiger Durchmesser: 5,5 mm
D-förmiger Länge: 13 mm
Wellendurchmesser: 6 mm
Wellenlänge: 18 mm
Gewicht: 190 g
