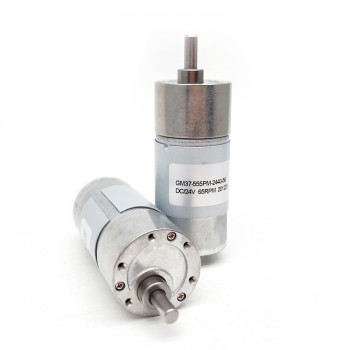

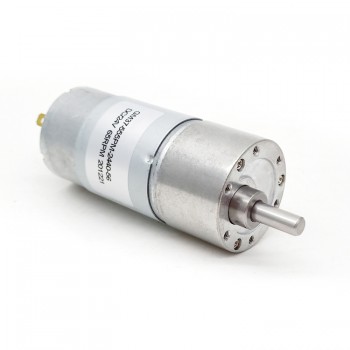

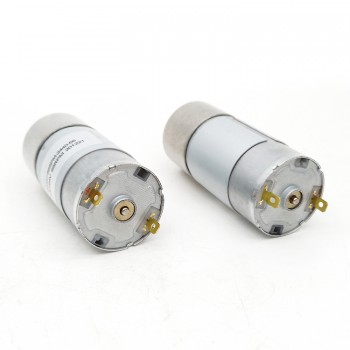

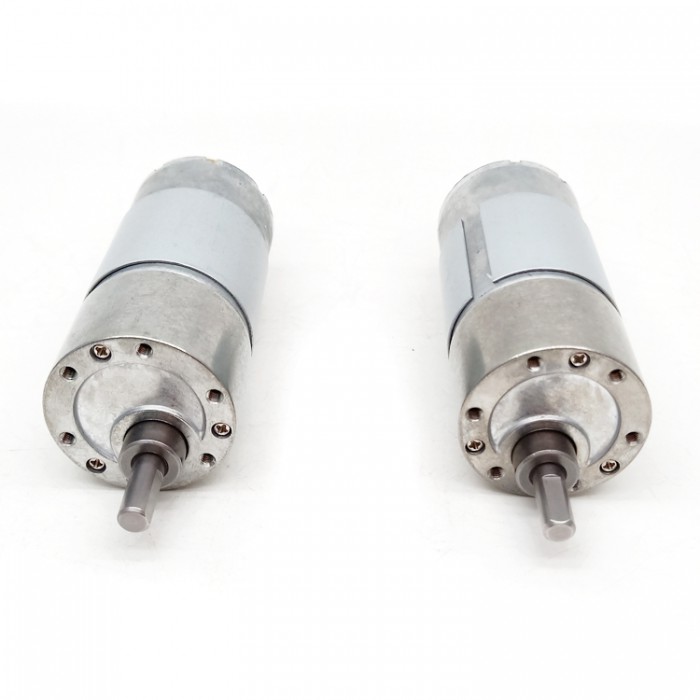

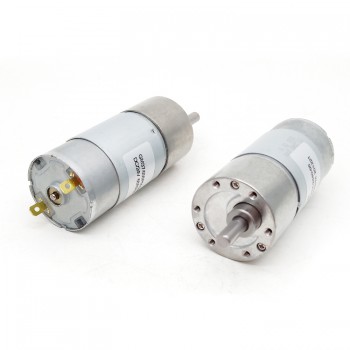

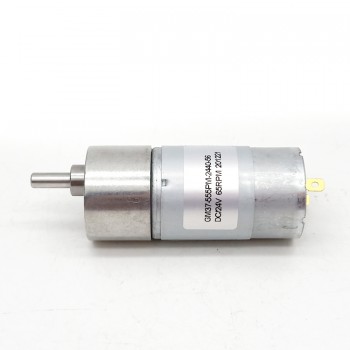

2 Stück DC-Getriebemotor, 12V / 24V, 10 kg·cm, mit Reduktion, 37 × 57 mm
- Handbücher und Dokumentation:
Merkmale:
1. Kompakter Gleichstrom-Getriebemotor mit niedriger Drehzahl und hohem Drehmoment
2. Der 37-mm-Getriebemotor liefert ein Drehmoment von 1,0 Nm und ist besonders zuverlässig.
3. Geeignet für Anwendungen mit kleinem Durchmesser, geringem Geräuschpegel und hohem Drehmoment.
4. Gleichstrom-Getriebemotoren sind mit Encodern (11 ppr) kompatibel.
5. Untersetzungsverhältnis: 6/10/19/30/56/90/169/270/506/810;
2-stufig: 6:1/10:1
3-stufig: 19:1/30:1
4-stufig: 44:1/56:1/90:1
5-stufig: 131:1/169:1/270:1
6-stufig: 506:1/810:1
Anwendungsbereiche: Boote, Autos, Elektrofahrräder, Haushaltsgeräte, Industrieanlagen

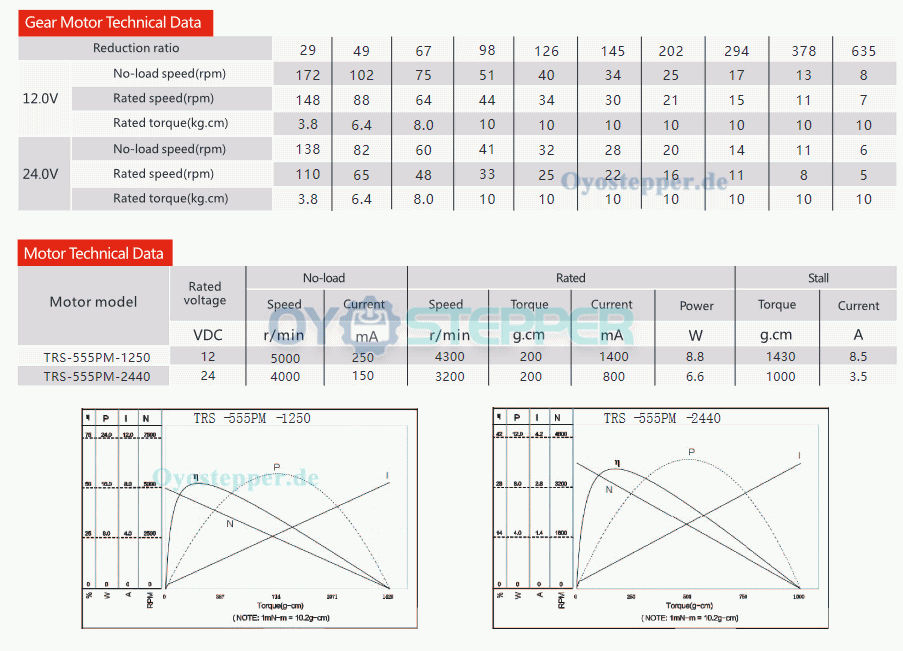

Elektrische Spezifikationen:
Teilenummer: GM37-555
Nennspannung: 12/24 V DC
Nenndrehmoment: 10,0 kg·cm
Maximales kurzzeitiges Drehmoment: 20,0 kg·cm
Nennstrom: 1400 mA (12 V) / 800 mA (24 V)
Leerlaufdrehzahl ohne Getriebe: 5000 U/min (12 V) / 4000 U/min (24 V)
Nenndrehzahl ohne Getriebe: 4300 U/min (12 V) / 3200 U/min (24 V)
Leerlaufdrehzahl mit Getriebe: 5–800 U/min
Nenndrehzahl mit Getriebe: 5–700 U/min
Nennleistung: 8,8 W (6 V) / 6,6 W (12 V)
Getriebetyp: Stirnradgetriebe
Motortyp: Bürstenmotor
Wirkungsgrad: 65 % Spiel: 0,05–0,3
Geräuschpegel: 30 cm, 40–50 dB

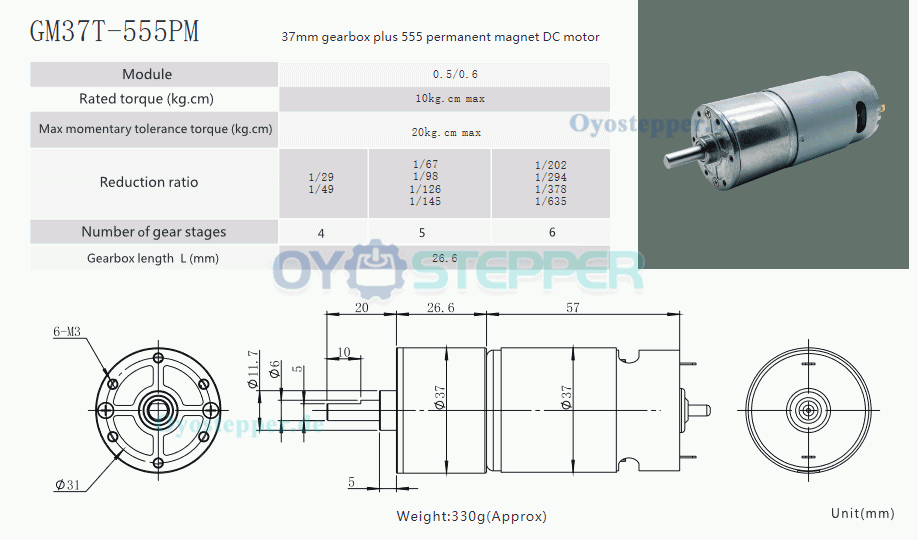

Technische Daten:
Motorgröße: Φ35,75 x 57 mm
Getriebelänge: 26,6 mm
Flanschgröße: Φ37 mm
Wellentyp: D-förmig
D-förmiger Durchmesser: 5 mm
D-förmiger Durchmesser: 10 mm
Wellenlänge: 15 mm
Wellendurchmesser: 6 mm
Gewicht: 330 g
| Physikalische Spezifikation | |
|---|---|
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 15 |
| Getriebetyp | Stirnradgetriebe |
| Rahmengröße(mm) | Φ37 |
| Körper Länge(mm) | 57 |
| Länge des Getriebes(mm) | 26.6 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 330g |
| Elektrische Spezifikation | |
| Nennleistung(W) | 6.6 / 8.8 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 10 |
| Nenndrehzahl (U/min) | 5-148 |
| Nennstrom (A) | 1.4 / 0.8 |
