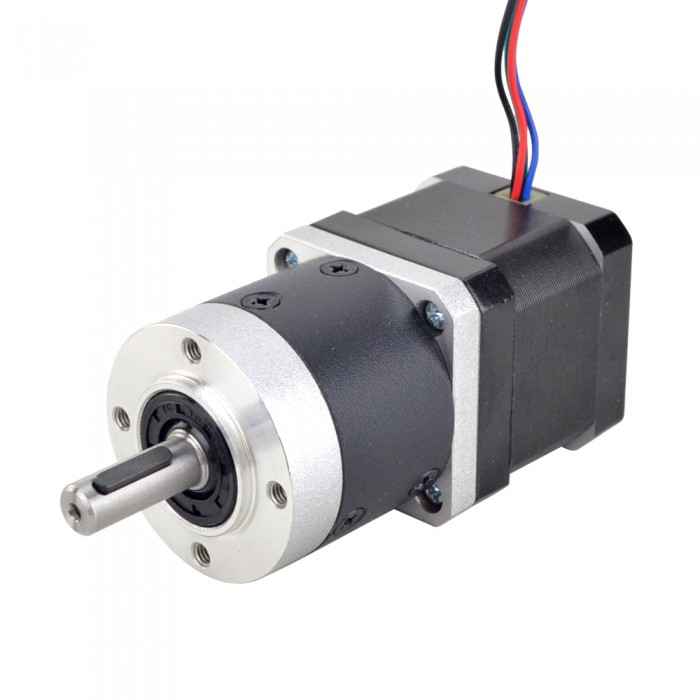

Nema 17 Doppelwellen-Schrittmotor L = 39 mm mit 10:1 Planetengetriebe
Nema 17 Doppelwellen-Schrittmotor L = 39 mm mit 10:1 Planetengetriebe
Wenn Sie beabsichtigen, den Keil an der Motorwelle zu entfernen, hinterlassen Sie uns bitte bei der Bestellung eine Nachricht.
Elektrische Spezifikation
Hersteller #: 17HS15-1684D-HG10-AR3
Motorentyp: Bipolar
Schrittwinkel: 0.18 Grad
Haltemoment ohne Getriebe: 39Ncm(55oz.in)
Strom: 1.68A
Phasenwiderstand: 1.6ohms
Stromspannung: 2.7V
Induktivität: 3.2mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 10 : 1
Wirkungsgrad: 85%
Zahnspiel bei Nulllast: <=0.8 Grad
Max.zulässiges Drehmoment: 3.5Nm(495.6oz.in)
Moment Zulässiges Drehmoment: 6Nm(849.7oz.in)
Max. Ausgangsradiallast: 100N
Umgebungstemperatur: -10 - 90℃
Isolationsklasse: B
Geräusch: <=50 dB
Lebensdauer: 20000 h
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Motorlänge: 39mm
Länge des Getriebes: 41mm
Vorderschaftdurchmesser: Φ8mm
Länge desVorderen Schafts: 23.5mm
Durchmesser der hinteren Welle:Φ5mm
Hintere Schaftlänge: 9.5mm
Keilnutlänge: 14mm
Anzahl Leiter: 4
Leitungslänge: 320mm
Gewicht: 680g
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Ressourcen
- Vollständiges Datenblatt:17HS15-1684D-HG10-AR3.pdf
- Drehmomentkurve:17HS15-1684D-HG10-AR3_Torque_Curve.pdf
- 17HS15-1684D-HG10-AR3.STEP
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 3.2 |
| Phasenwiderstand(ohm) | 1.6 |
| Strom(A) | 1.68 |
| Haltemoment ohne Getriebe(N.m) | 0.39 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 80 |
| Rahmengröße(mm) | Nema 17 (42 x 42) |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 23.5 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Gewicht(g) | 680 |
| Getriebetyp | Precision Planetary |
| Übersetzungsverhältnis | 10 |
| Zahnspiel bei Nulllast | <=0.8 Grad |
| Abtriebswellentyp | Keilnut |
| IP-Bewertung | 40 |
