NEMA 11 Nicht-gefangener Acme Schrittmotor Linearaktuator 1.0A 46mm Stapelschraube Steigung 10.16mm
-
Handbücher und Dokumentation:
NEMA 11 Nicht-gefangener Acme Schrittmotor Linearaktuator 1.0A 46mm Stapelschraube Steigung 10.16mm(0.4") Leitungslänge 200mm

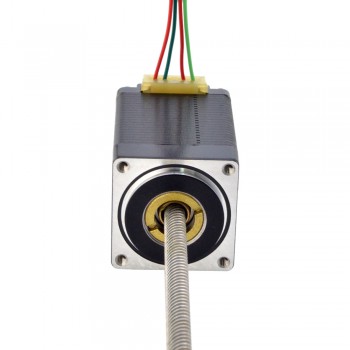

Bei diesem Modell handelt es sich um einen Nema 11 Non-Captive Screw Linearschrittmotor mit 46mm Körperlänge, 1,8 Grad Schrittwinkel und 1A Nennstrom. Es ist mit einem Durchmesser von 4.76mm(0.1874"), einer Gewindeschraubenlänge von 200mm(7.8740") und einer POM-Schraubmutter integriert, der lineare Hub beträgt 10.16mm(0.4") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 11N18S1004ND5-200RS
Motorentyp: Nicht Gefangen
Schrittwinkel: 1.8°
Haltemoment: 0.12Nm(16.99oz.in)
Strom: 1A
Phasenwiderstand: 3.7ohms
Induktivität: 3.7mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 28 x 28mm
Körper Länge: 46mm

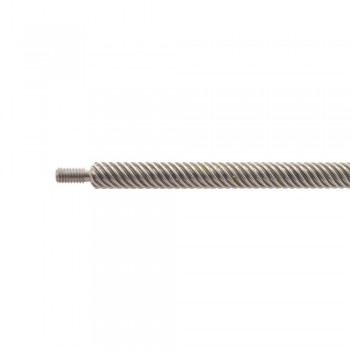

Leitspindellänge: 200mm(7.874")
Leitspindeldurchmesser: Φ4.76mm(0.1874")
Führen/Schritt: 0.0508mm(0.002")
Führungsweg/Umdrehung: 10.16mm(0.4")
Anzahl Leiter: 4
Anzahl der Thread-Starts: 8
Leitungslänge: 300mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 3.7 |
| Phasenwiderstand(ohm) | 3.7 |
| Nennstrom (A) | 1.0 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Nicht gefangen |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 46 |
| Rahmengröße(mm) | Nema 11 (28 x 28) |
| Leitungslänge(mm) | 300 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Leitspindellänge(mm) | 200 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 10.16 |
| Leitspindelhub/Schrittlänge(mm) | 0.0508 |
| IP-Bewertung | 40 |
