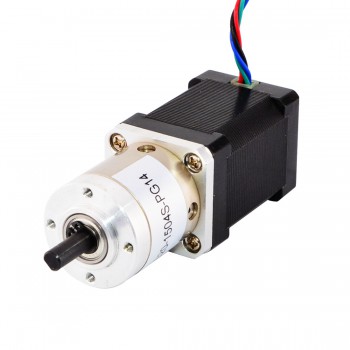

Nema 14 Getriebeschrittmotor mit 14: 1Planetengetriebe L=52 mm Bipolar Getriebe Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Sonderangebot Schwarzer Freitag 2025:
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 3. Dezember 2025
- Hinweis: Kein Gutscheincode erforderlich, bitte direkt bestellen!
Preis:€39.50
Das könnte Sie auch interessieren
Nema 14 Getriebeschrittmotor mit 14: 1Planetengetriebe L=52 mm Bipolar Getriebe Schrittmotor
Elektrische Spezifikation
Hersteller #: 14HS20-1504S-PG14
Motorentyp: Bipolar
Schrittwinkel: 0.13 Grad
Haltemoment ohne Getriebe: 40Ncm(56.6oz.in)
Strom: 1.5A
Phasenwiderstand: 2.8ohms
Stromspannung: 4.2V
Induktivität: 3.8mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 13.73: 1
Wirkungsgrad: 80%
Zahnspiel bei Nulllast: <=1 Grad
Max.zulässiges Drehmoment: 4Nm(566.4oz.in)
Moment Zulässiges Drehmoment: 8Nm(1132.9oz.in)
Maximale axiale Belastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
Rahmengröße: 35 x 35mm
Motorlänge: 52mm
Länge des Getriebes: 36.8mm
Schaftdurchmesser: Φ6mm
Schaftlänge: 18mm
Doppel-D-Schnittlänge: 12mm
Anzahl Leiter: 4
Leitungslänge: 400mm
Gewicht: 400g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 80% |
| Übersetzungsverhältnis | 13.73:1 |
| Länge des Getriebes(mm) | 36.8 |
| Getriebetyp | Planeten |
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Max. Zulässiges Drehmoment(Ncm) | 400 |
| Max. Zulässiges Drehmoment(oz.in) | 566.4 |
| Moment Zulässiges Drehmoment(Ncm) | 800 |
| Moment Zulässiges Drehmoment(oz.in) | 1132.9 |
| Maximale axiale Belastung der Welle(N) | 50 |
| Maximale radiale Belastung der Welle(N) | 100 |
| Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 40 |
| Haltemoment ohne Getriebe(oz.in) | 56.6 |
| Induktivität(mH) | 3.8 |
| Leitungslänge(mm) | 400 |
| Motorlänge(mm) | 52 |
| Nema Größe | Nema 14 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 2.8 |
| Nennstrom (A) | 1.5 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Physikalische Spezifikation | |
| Gewicht(g) | 400 |
