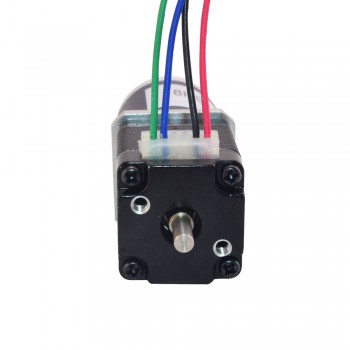

Nema 8 Getriebeschrittmotor mit 90:1 Planetengetriebe L=38mm 1.8 Grad 1.6Ncm 0.2A Bipolar Getriebe Schrittmotor

Nema 8 Getriebeschrittmotor mit 90:1 Planetengetriebe L=38mm 1.8 Grad 1.6Ncm 0.2A Bipolar Getriebe Schrittmotor
Artikelnummer:8HS11-0204D-PG90
Rezension schreiben
Preis:€52.42
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €49.80 5%
10 €48.75 7%
50 €47.18 10%
100 €44.56 15%
In den Warenkorb legen

Nema 8 Getriebeschrittmotor mit 90:1 Planetengetriebe L=38mm 1.8 Grad 1.6Ncm 0.2A Bipolar Getriebe Schrittmotor



Dieser Nema 8 Schrittmotor mit 38mm Gehäuselänge und 0,2A Nennstrom, integriert ein Planetengetriebe von 90,25: 1 Übersetzungsverhältnis.



Elektrische Spezifikation

  • Hersteller #: 8HS11-0204S-PG90
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment ohne Getriebe: 1.6Ncm(2.27oz.in)
  • Strom: 0.2A
  • Phasenwiderstand: 24ohms
  • Induktivität: 8mH ± 20%(1KHz)

Getriebespezifikation

  • Getriebetyp: Planeten
  • Übersetzungsverhältnis: 90.25:1
  • Wirkungsgrad: 73%
  • Zahnspiel bei Nulllast: <=1 Grad
  • Max.zulässiges Drehmoment: 0.9N.m(127.5oz.in)
  • Moment Zulässiges Drehmoment: 2N.m(283oz.in)
  • Maximale axiale Belastung der Welle: 5N
  • Maximale radiale Belastung der Welle: 25N

Physikalische Spezifikation

  • Rahmengröße: 22 x 22mm
  • Länge des Getriebes: 30.95mm
  • Schaftdurchmesser: Φ6mm
  • Schaftlänge: 15mm
  • Double D-Schnittlänge: 9mm
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 50g

Verbindung

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau
Précédent: Nema 8 Getriebe Schrittmotor mit 90:1 Planetengetriebe L=28mm 0.02 Grad 1.6Ncm 0.2A Bipolar Getriebeschrittmotor
Suivant: Nema 11 Getriebeschrittmotor mit 50.9:1Planetengetriebe L=51mm 1.8 Grad 14Ncm 0.71A Bipolar Getriebe Schrittmotor
Getriebespezifikation
Wirkungsgrad 73%
Übersetzungsverhältnis 90.25:1
Länge des Getriebes(mm) 30.95
Getriebetyp Planeten
Zahnspiel bei Nulllast(Max.°) 1
Max. Zulässiges Drehmoment(Ncm) 90
Max. Zulässiges Drehmoment(oz.in) 127.5
Moment Zulässiges Drehmoment(Ncm) 200
Moment Zulässiges Drehmoment(oz.in) 283.2
Maximale axiale Belastung der Welle(N) 5
Maximale radiale Belastung der Welle(N) 25
Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment ohne Getriebe(Ncm) 1.6
Haltemoment ohne Getriebe(oz.in) 2.27
Induktivität(mH) 8
Leitungslänge(mm) 300
Motorlänge(mm) 38
Nema Größe Nema 8
Anzahl der Leiter 4
Phasenwiderstand(ohm) 24
Nennstrom (A) 0.2
Schaftdurchmesser(mm) 6
Schaftlänge(mm) 15
Abtriebswellentyp D-Cut
Einzelne Welle/Doppelwelle Einzelne Welle
Physikalische Spezifikation
Gewicht(g) 150
