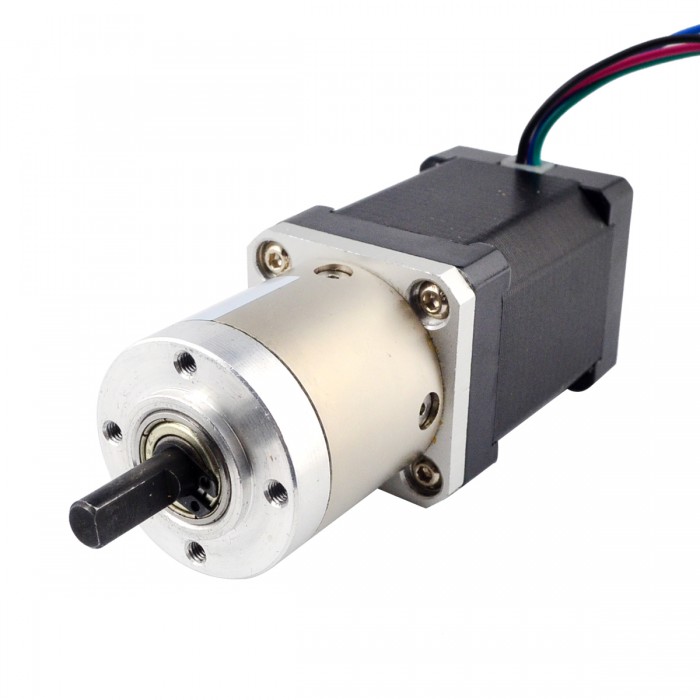

Nema 14 Getriebeschrittmotor mit 14:1 Getriebe 1.8 Grad 1.50A 4.20V 40Ncm Bipolar Getriebe Schrittmotor
Nema 14 Getriebeschrittmotor mit 14:1 Getriebe 1.8 Grad 1.50A 4.20V 40Ncm Bipolar Getriebe Schrittmotor
Dieser Nema 14 Schrittmotor mit 52mm Baulänge und 1.50A Nennstrom, integriert ein Planetengetriebe von 13.73:1 Übersetzungsverhältnis.
Elektrische Spezifikation
- Hersteller #: 14HS20-1504D-PG14
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 40Ncm(56.8oz.in)
- Strom: 1.50A
- Stromspannung: 4.20V
- Phasenwiderstand: 2.8ohms
- Induktivität: 3.8mH ± 20%(1KHz)
Getriebespezifikation
- Getriebetyp:Planeten
- Übersetzungsverhältnis:13.73:1
- Wirkungsgrad:80%
- Zahnspiel bei Nulllast:<=1Grad
- Max.zulässiges Drehmoment:4N.m(566oz.in)
- Moment Zulässiges Drehmoment:8N.m(1133oz.in)
- Maximale axiale Belastung der Welle:50N
- Maximale radiale Belastung der Welle:100N
Physikalische Spezifikation
- Rahmengröße:35x35mm
- Motorlänge:52mm
- Länge des Getriebes:36.8mm
- Vorderschaftdurchmesser: Φ6mm
- Länge desVorderen Schafts: 18mm
- Länge des vorderen D-Schnitts: 12mm
- Durchmesser der hinteren Welle: Φ4mm
- Hintere Schaftlänge:12mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 450g
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 14HS20-1504D-PG14.pdf
Getriebespezifikation | |
---|---|
Wirkungsgrad | 80% |
Übersetzungsverhältnis | 13.73:1 |
Länge des Getriebes(mm) | 36.8 |
Getriebetyp | Planeten |
Zahnspiel bei Nulllast(Max.°) | 1 |
Max. Zulässiges Drehmoment(Ncm) | 400 |
Max. Zulässiges Drehmoment(oz.in) | 566.56 |
Moment Zulässiges Drehmoment(Ncm) | 800 |
Moment Zulässiges Drehmoment(oz.in) | 1133.12 |
Maximale axiale Belastung der Welle(N) | 50 |
Maximale radiale Belastung der Welle(N) | 100 |
Spezifikation | |
Bipolar/Unipolar | Bipolar |
Haltemoment ohne Getriebe(Ncm) | 40 |
Haltemoment ohne Getriebe(oz.in) | 56.66 |
Induktivität(mH) | 3.8 |
Leitungslänge(mm) | 500 |
Nema Größe | Nema 14 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 2.8 |
Nennstrom (A) | 1.5 |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 18 |
Abtriebswellentyp | D-Cut |
Einzelne Welle/Doppelwelle | Doppelwelle |
Physikalische Spezifikation | |
Gewicht(g) | 450 |
