Nema 14 Getriebeschrittmotor mit 19:1 Getriebe 1.8 Grad 1A 3.20V 14Ncm Bipolar Getriebe Schrittmotor
Nema 14 Getriebeschrittmotor mit 19:1 Getriebe 1.8 Grad 1A 3.20V 14Ncm Bipolar Getriebe Schrittmotor

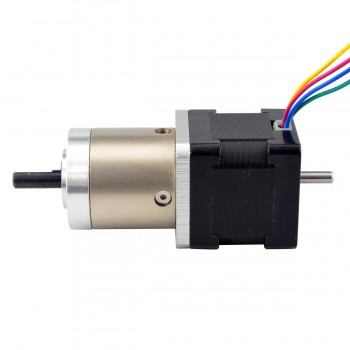

Dieser Nema 14 Schrittmotor mit 34mm Baulänge und 0,80A Nennstrom, integriert ein Planetengetriebe von 19,19:1 Übersetzungsverhältnis.
Elektrische Spezifikation
- Hersteller #: 14HS13-0804D-PG19
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 14Ncm(19.88oz.in)
- Strom: 1A
- Stromspannung: 3.20V
- Phasenwiderstand: 3.2ohms
- Induktivität: 4.5mH ± 20%(1KHz)
Getriebespezifikation
- Getriebetyp:Planeten
- Übersetzungsverhältnis:19.19:1
- Wirkungsgrad:81%
- Zahnspiel bei Nulllast:<=1Grad
- Max.zulässiges Drehmoment:2N.m(283oz.in)
- Moment Zulässiges Drehmoment:4N.m(566oz.in)
- Maximale axiale Belastung der Welle:50N
- Maximale radiale Belastung der Welle:100N
Physikalische Spezifikation
- Rahmengröße:35x35mm
- Motorlänge: 34mm
- Länge des Getriebes:35mm
- Vorderschaftdurchmesser: Φ6mm
- Länge desVorderen Schafts: 18mm
- Länge des vorderen D-Schnitts: 12mm
- Durchmesser der hinteren Welle: Φ4mm
- Hintere Schaftlänge:12mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 400g
Verbindung
A+
|
A-
|
B+
|
B-
|
Rot
|
Grün
|
Gelb
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 14HS13-0804D-PG19.pdf
Getriebespezifikation | |
---|---|
Wirkungsgrad | 81% |
Übersetzungsverhältnis | 19.19:1 |
Länge des Getriebes(mm) | 35.8 |
Getriebetyp | Planeten |
Zahnspiel bei Nulllast(Max.°) | 1 |
Max. Zulässiges Drehmoment(Ncm) | 200 |
Max. Zulässiges Drehmoment(oz.in) | 283.28 |
Moment Zulässiges Drehmoment(Ncm) | 400 |
Moment Zulässiges Drehmoment(oz.in) | 566.56 |
Maximale axiale Belastung der Welle(N) | 50 |
Maximale radiale Belastung der Welle(N) | 100 |
Spezifikation | |
Bipolar/Unipolar | Bipolar |
Haltemoment ohne Getriebe(Ncm) | 14 |
Haltemoment ohne Getriebe(oz.in) | 19.83 |
Induktivität(mH) | 4.5 |
Leitungslänge(mm) | 500 |
Nema Größe | Nema 14 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 3.2 |
Nennstrom (A) | 1.0 |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 18 |
Abtriebswellentyp | D-Cut |
Einzelne Welle/Doppelwelle | Doppelwelle |
Physikalische Spezifikation | |
Gewicht(g) | 400 |
