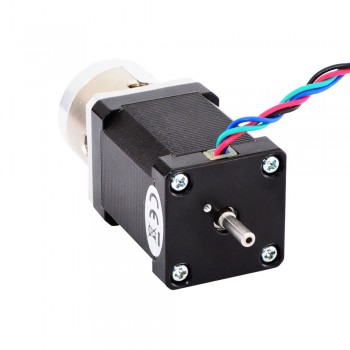

Nema 14 Getriebeschrittmotor L=52 mm mit Hinterer Welle und 4:1 Planetengetriebe Bipolar Getriebe Schrittmotor
Nema 14 Getriebeschrittmotor L=52 mm mit Hinterer Welle und 4:1 Planetengetriebe Bipolar Getriebe Schrittmotor
Dieser Nema 14-Schrittmotor mit 52-mm-Körper und 1,5-A-Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 3,71: 1.
Elektrische Spezifikation
- Hersteller #: 14HS20-1504D-PG4
- Motorentyp: Bipolar
- Schrittwinkel: 0.49 Grad
- Haltemoment ohne Getriebe: 40Ncm(56.6oz.in)
- Strom: 1.5A
- Phasenwiderstand: 2.8ohms
- Stromspannung: 4.2V
- Induktivität: 3.8mH ± 20%(1KHz)
Getriebespezifikation
- Getriebetyp: Planeten
- Übersetzungsverhältnis: 3.71: 1
- Wirkungsgrad: 90%
- Zahnspiel bei Nulllast: <=1 Grad
- Max.zulässiges Drehmoment: 4Nm(566.4oz.in)
- Moment Zulässiges Drehmoment: 8Nm(1132.9oz.in)
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
- Rahmengröße: 35 x 35mm
- Motorlänge: 52mm
- Länge des Getriebes: 29.2mm
- Schaftdurchmesser: Φ6mm
- Schaftlänge: 18mm
- Double D-Schnittlänge: 12mm
- Durchmesser der hinteren Welle: Φ4mm
- Hintere Schaftlänge: 13mm
- Anzahl Leiter: 4
- Leitungslänge: 400mm
- Gewicht: 400g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 14HS20-1504D-PG4.pdf
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 90% |
| Übersetzungsverhältnis | 3.71:1 |
| Länge des Getriebes(mm) | 29.2 |
| Getriebetyp | Planeten |
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Max. Zulässiges Drehmoment(Ncm) | 400 |
| Max. Zulässiges Drehmoment(oz.in) | 566.4 |
| Moment Zulässiges Drehmoment(Ncm) | 800 |
| Moment Zulässiges Drehmoment(oz.in) | 1132.9 |
| Maximale axiale Belastung der Welle(N) | 50 |
| Maximale radiale Belastung der Welle(N) | 100 |
| Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 40 |
| Haltemoment ohne Getriebe(oz.in) | 56.6 |
| Induktivität(mH) | 3.8 |
| Leitungslänge(mm) | 400 |
| Motorlänge(mm) | 52 |
| Nema Größe | Nema 14 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 2.8 |
| Nennstrom (A) | 1.5 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Abtriebswellentyp | D-Cut |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Physikalische Spezifikation | |
| Gewicht(g) | 400 |
