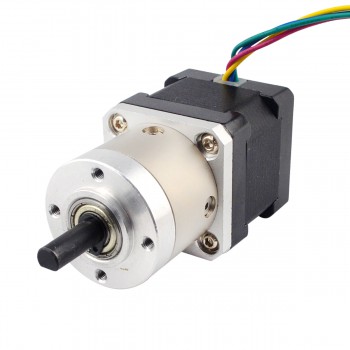

Nema 11 Getriebeschrittmotor mit 51:1 Getriebe L=51mm 1.8 Grad 14Ncm 0.67A 8.04V Bipolar Getriebe Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 11 Getriebeschrittmotor mit 51:1 Getriebe L=51mm 1.8 Grad 14Ncm 0.67A 8.04V Bipolar Getriebe Schrittmotor
Dieser Nema 11 Schrittmotor mit 51mm Baulänge und 0,67A Nennstrom, integriert ein Planetengetriebe von 51,9: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
Hersteller #: 11HS20-0674D-PG51
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 14Ncm(19.88oz.in)
Strom: 0.67A
Stromspannung: 8.04V
Phasenwiderstand: 12ohms
Induktivität: 6.5mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp:Planeten
Übersetzungsverhältnis:51.9:1
Wirkungsgrad:73%
Zahnspiel bei Nulllast:<=1Grad
Max.zulässiges Drehmoment:4N.m(566oz.in)
Moment Zulässiges Drehmoment:6N.m(850oz.in)
Maximale axiale Belastung der Welle:5N
Maximale radiale Belastung der Welle:25N
Physikalische Spezifikation
Rahmengröße: 28 x 28mm
Motorlänge: 51mm
Länge des Getriebes:42.7mm
Vorderschaftdurchmesser: Φ6mm
Länge desVorderen Schafts: 18mm
Länge des vorderen D-Schnitts: 12mm
Durchmesser der hinteren Welle: Φ4mm
Hintere Schaftlänge:12mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 400g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 73% |
| Übersetzungsverhältnis | 50.9:1 |
| Länge des Getriebes(mm) | 42.7 |
| Getriebetyp | Planeten |
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Max. Zulässiges Drehmoment(Ncm) | 400 |
| Max. Zulässiges Drehmoment(oz.in) | 566.56 |
| Moment Zulässiges Drehmoment(Ncm) | 600 |
| Moment Zulässiges Drehmoment(oz.in) | 849.84 |
| Maximale axiale Belastung der Welle(N) | 5 |
| Maximale radiale Belastung der Welle(N) | 25 |
| Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 14 |
| Haltemoment ohne Getriebe(oz.in) | 19.83 |
| Induktivität(mH) | 6.5 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 11 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 12 |
| Nennstrom (A) | 0.67 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Physikalische Spezifikation | |
| Gewicht(g) | 400 |
