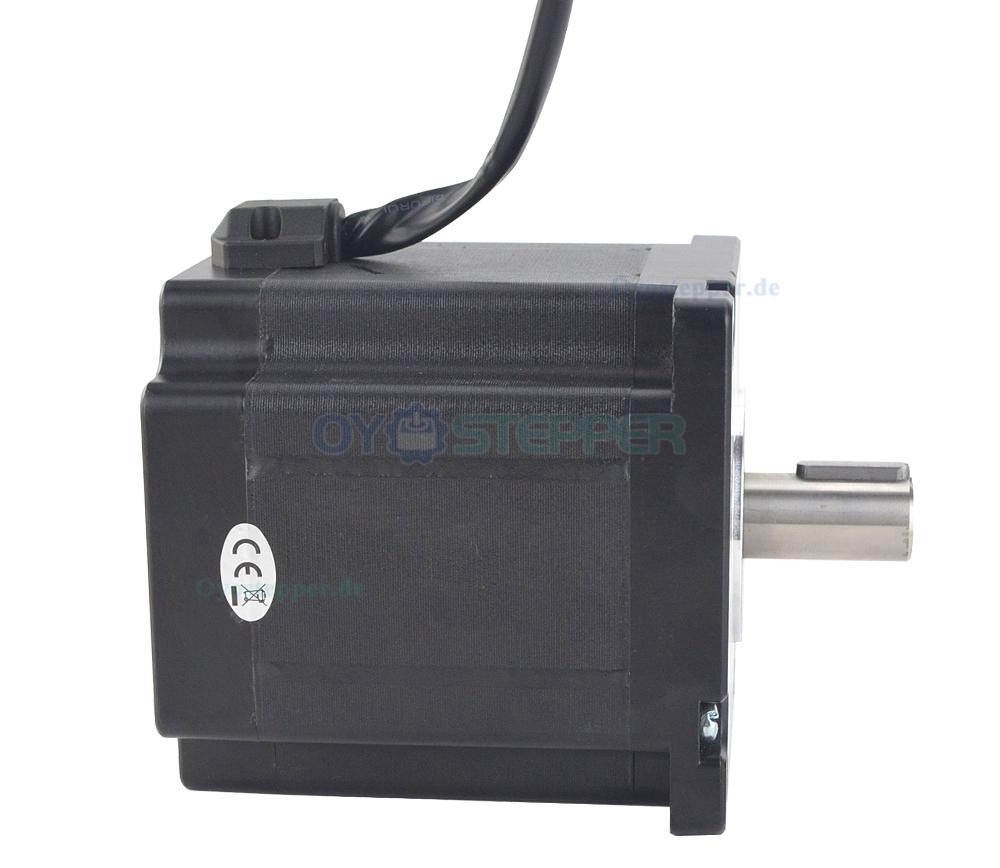

Nema42 Schrittmotor Bipolar 1.8 Grad 12 Nm 6.0A 4 Drähte CNC Schrittmotor 2 Phasen
Nema42 Schrittmotor Bipolar 1.8 Grad 12 Nm 6.0A 4 Drähte CNC Schrittmotor 2 Phasen
Elektrische Spezifikation
- Hersteller #: 42HS46-6004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 12 Nm(1699.68oz.in)
- Strom: 6 A
- Phasenwiderstand: 0.5 ohms± 10%
- Induktivität: 8.4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 110 x 110 mm
- Körper Länge: 116 mm
- Schaftdurchmesser: Φ19 mm
- Schaftlänge: 40 mm
- Keilnut Schaftlänge: 25 mm
- Anzahl Leiter: 4
- Leitungslänge: 500 mm
- Gewicht: 6.6 kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
GRN
|
Gelb
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 42HS46-6004S.pdf
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 1200 |
| Haltemoment (oz.in) | 1699.68 |
| Induktivität(mH) | 8.4 |
| Phasenwiderstand(ohm) | 0.5 |
| Nennstrom (A) | 6 |
| Spezifikation | |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 116 |
| Rahmengröße(mm) | 110 x 110 |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 19 |
| Schaftlänge(mm) | 40 |
| Gewicht(g) | 6600 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
