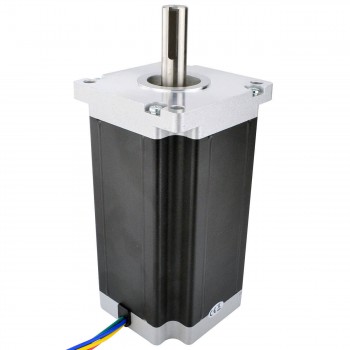

Nema 42 Schrittmotor Bipolar 1.8 Grad 30Nm 8A 5.36V 4 Drähte CNC Schrittmotor
Nema 42 Schrittmotor Bipolar 1.8 Grad 30Nm 8A 5.36V 4 Drähte CNC Schrittmotor
Dies ist der größte cnc Schrittmotor, den wir haben, es mit der Größe 110x110x201mm. Es hat 4 Drähte, jede Phase zieht 8A und ermöglicht ein enormes Drehmoment von bis zu 30Nm (4248oz.in).
Für alle Nema 42 Schrittmotoren empfehlen wir einen speziellen Treiber: DM2282T.
Der Antrieb kann direkt an eine 180 - 240 VAC Stromversorgung angeschlossen werden, sodass Sie kein zusätzliches Schaltnetzteil benötige;
Elektrische Spezifikation
- Hersteller #: 42HS79-8004S
- Schrittwinkel: 1.8 Grad
- Haltemoment: 30Nm(4248oz.in)
- Strom: 8.0A
- Stromspannung: 5.36V
- Phasenwiderstand: 0.67ohms
- Induktivität: 11mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 110 x 110mm
- Körper Länge: 201mm
- Schaftdurchmesser: Φ19mm
- Schaftlänge: 55.37mm
- Keilnutlänge: 35mm
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 12.5kg
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Ressourcen
Vollständiges Datenblatt: 42HS79-8004S.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 3000 |
| Haltemoment (oz.in) | 4248 |
| Induktivität(mH) | 11 |
| Phasenwiderstand(ohm) | 0.67 |
| Nennstrom (A) | 8 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 201 |
| Rahmengröße(mm) | 110x110 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | Keilnut |
| Schaftdurchmesser(mm) | 19 |
| Schaftlänge(mm) | 55.37 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
| Gewicht(g) | 11700 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
