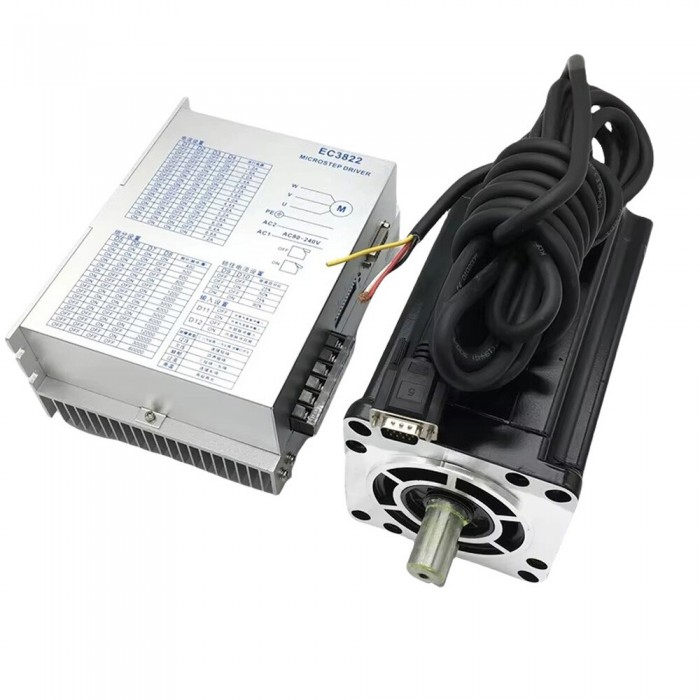

Nema 42 3-Phasen Schrittmotor und Treiber Kit 12/16/20 Nm 1,2°110 x 110 mm Keilwellenprofil

Nema 42 3-Phasen Schrittmotor und Treiber Kit 12/16/20 Nm 1,2°110 x 110 mm Keilwellenprofil

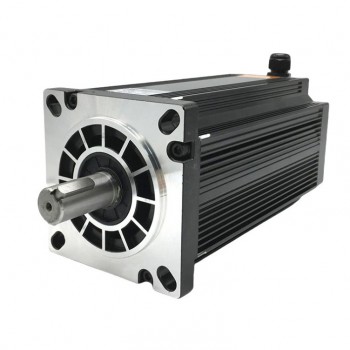

Dieser 3-Phasen-Schrittmotor verfügt über eine Phasenspeicherfunktion, die es ihm ermöglicht, nach einer Stromwiederherstellung die Position wieder aufzunehmen. Der Motor hat ein Gehäuse aus Gusseisen und eine 19 mm Welle mit Nut.


Spezifikationen:

Phasen: 3-Phasen

Schrittwinkel: 1,2°

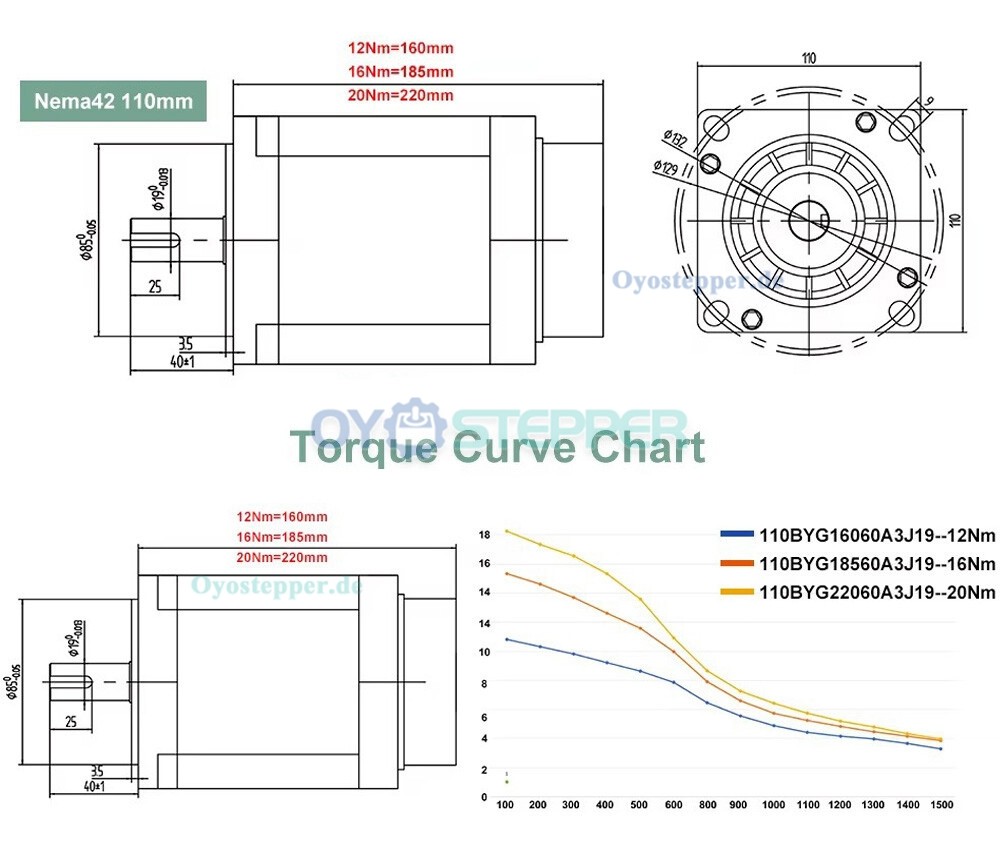

Haltemoment: 12/16/20 N·m

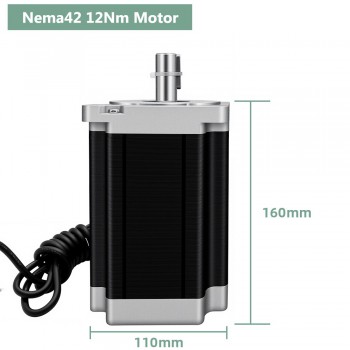

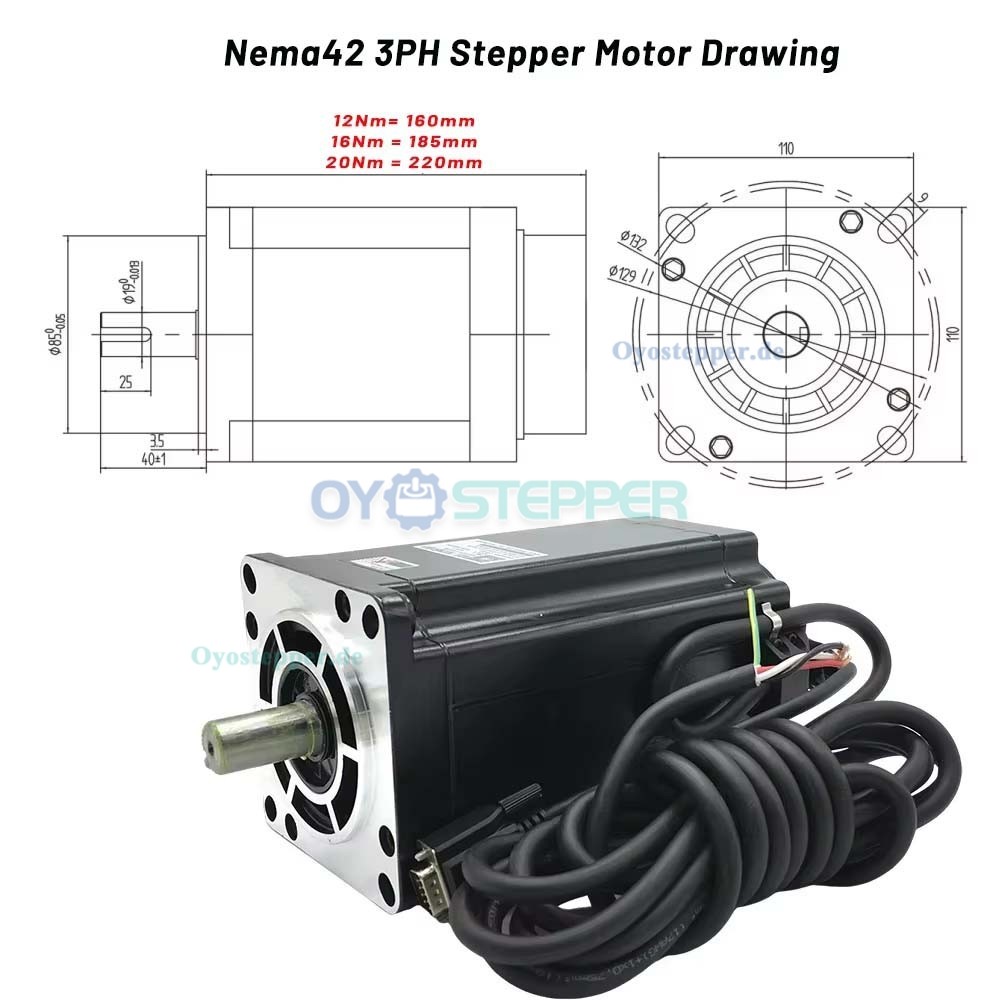

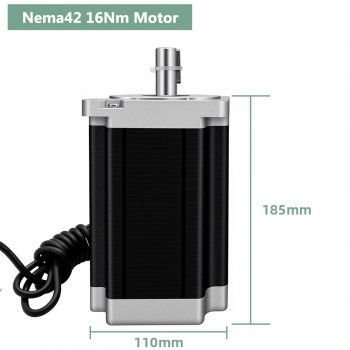

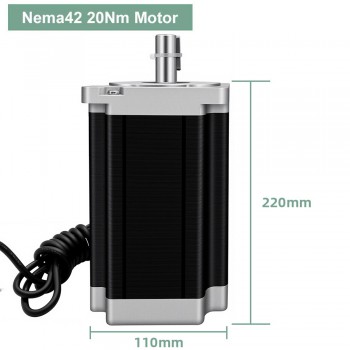

Körperlänge: 160/185/220 mm

Nennstrom: 6 A

Anzahl der Anschlüsse: 3

Wellen-Durchmesser: 19 mm (mit Nut)

Phasenwiderstand: 1,5 Ω

Phaseninduktivität: 20 mH

Rotorträgheit: 19600 g·cm²

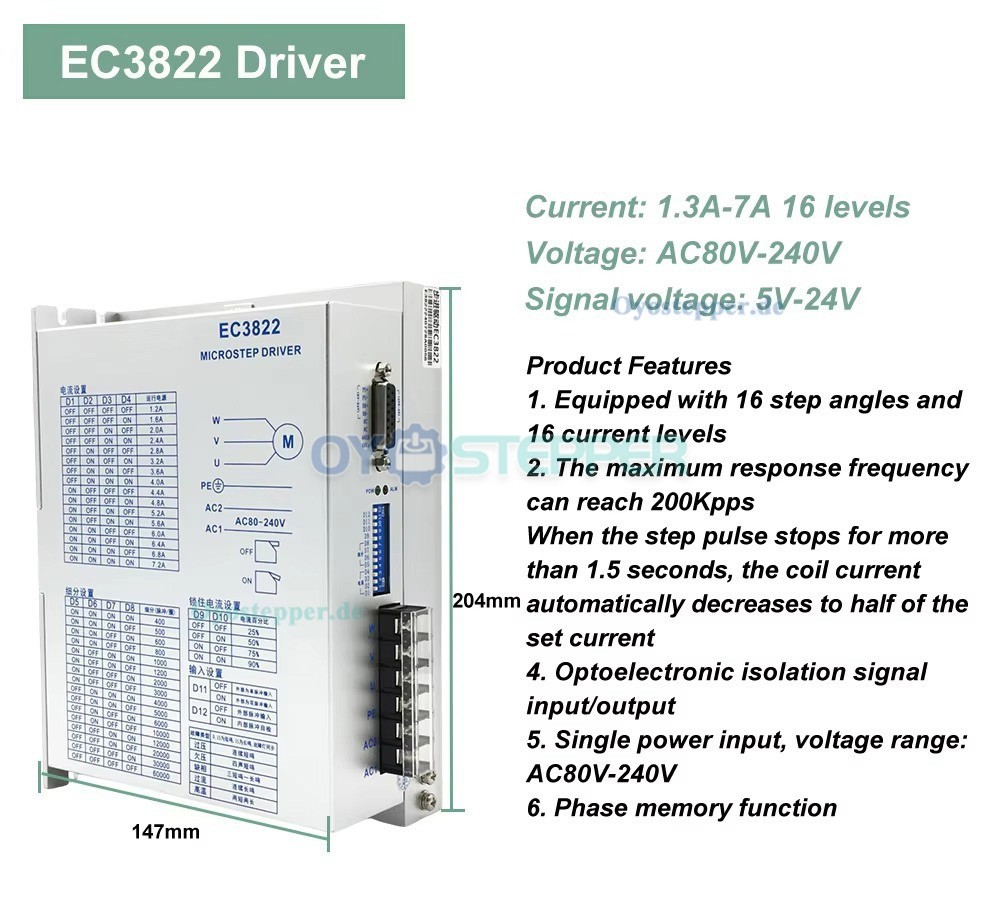

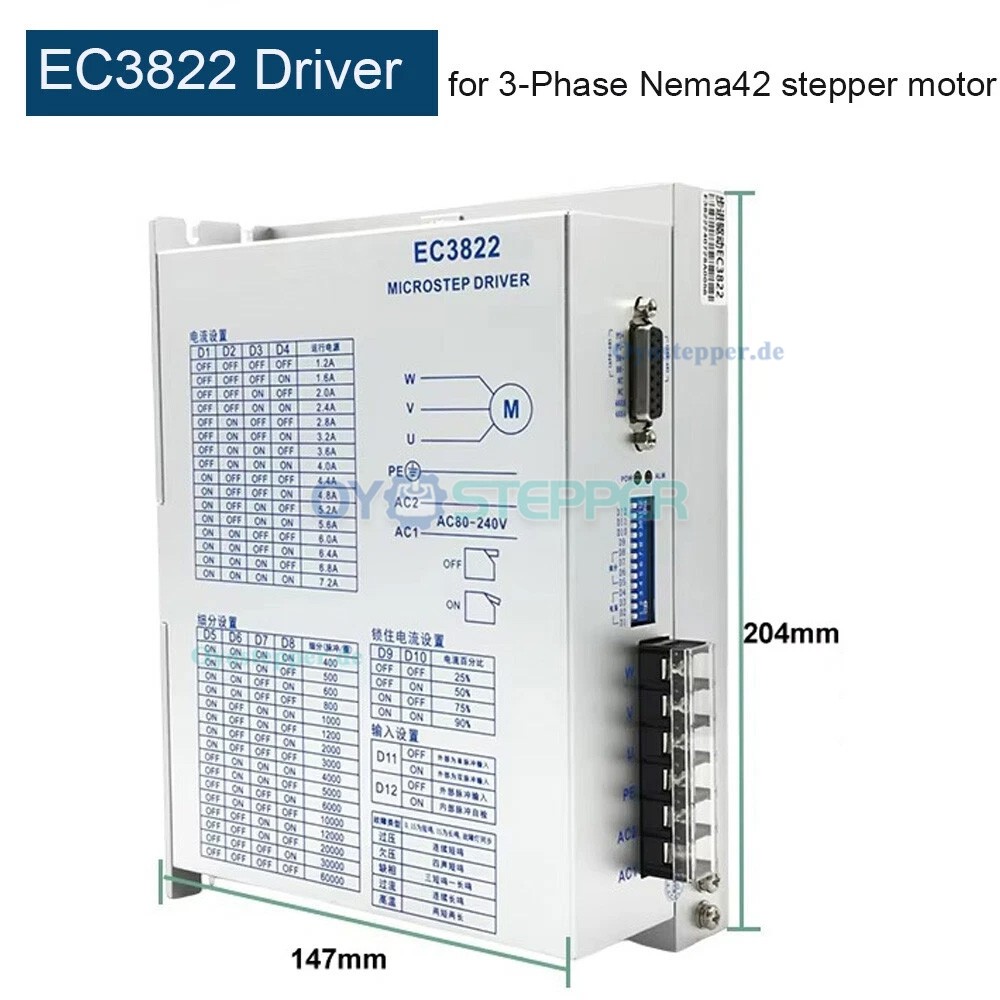

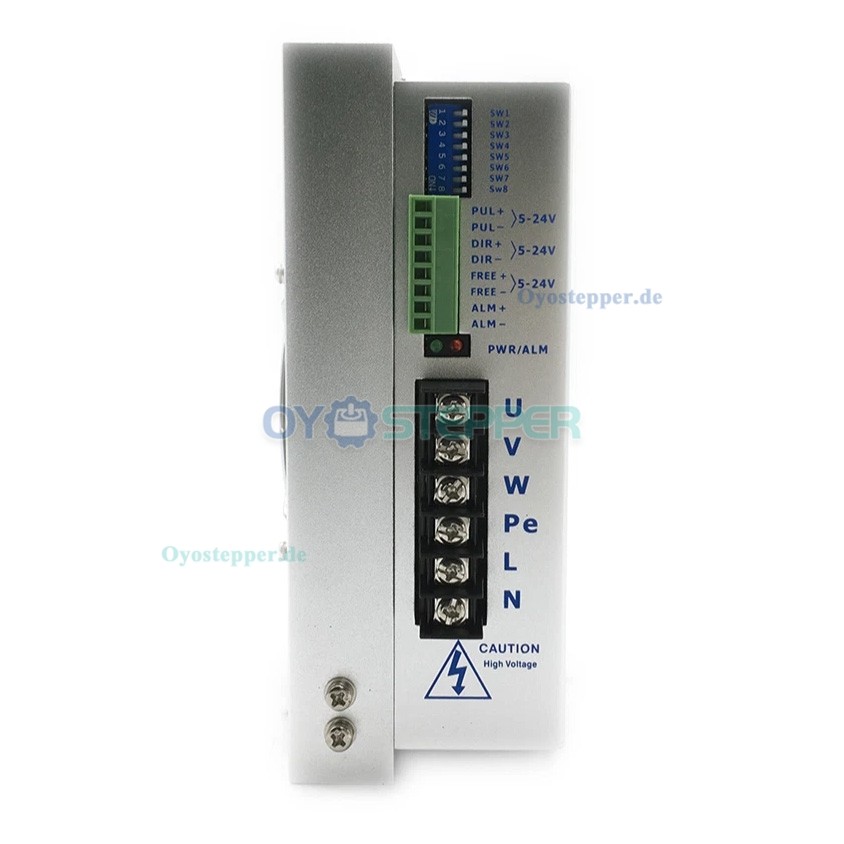

EC3822 Spezifikation:
3-Phasen-Schrittmotor-Treiber basierend auf DSP-Steuerung;
Eingangsspannungsbereich: AC 80–240 V, Einzelnetzanschluss;
Bietet 16 Mikrostep-Winkel-Einstellungen und 16 Strom-Einstellungen
Maximale Eingangs-Pulsantwortfrequenz: 200 kpps;
Reduziert den Spulenstrom auf 50 % des eingestellten Wertes, wenn Schrittimpulse länger als 1,5 Sekunden ausbleiben;
Optisch isolierte Steuerungssignal-Eingabe und -Ausgabe;
Geeignet für die Verwendung mit 3-Phasen 86 mm / 110 mm Open Loop Schrittmotoren mit Phasenstrom < 6 A;
Unterstützt den direkten Anschluss an das AC 110–220 V Netz, ohne dass ein externes Schaltnetzteil erforderlich ist;

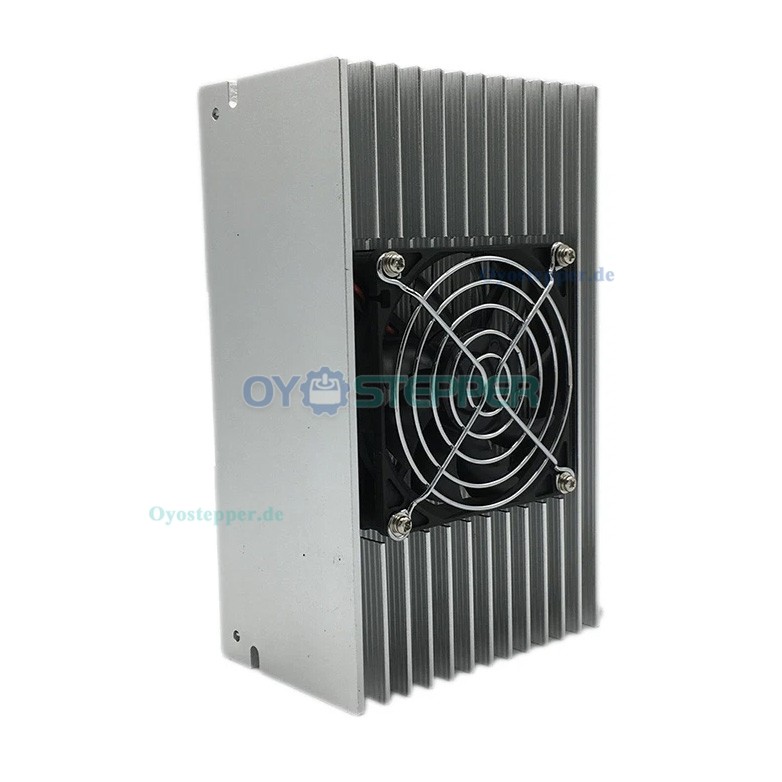

Metallgehäuse-Struktur.
