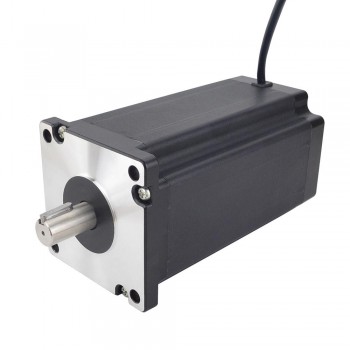

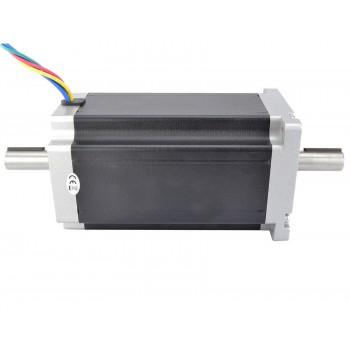

Doppelwelle Nema 42 Schrittmotor 30Nm 8A 5.36V 110x201mm 4 Drähte CNC Schrittmotor mit 4 Anschlüssen

Doppelwelle Nema 42 Schrittmotor 30Nm 8A 5.36V 110x201mm 4 Drähte CNC Schrittmotor mit 4 Anschlüssen
Artikelnummer:42HS79-8004D
Rezension schreiben
Preis:€197.48
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
2 €187.61 5%
5 €183.66 7%
10 €177.74 10%
50 €167.87 15%
In den Warenkorb legen

 Doppelwelle Nema 42 Schrittmotor 30Nm 8A 5.36V 110x201mm 4 Drähte CNC Schrittmotor mit 4 Anschlüssen



Dies ist der größte cnc-Schrittmotor, den wir haben, mit der Größe 110x110x201mm. Es hat 4 Drähte, Jede Phase zieht 8A und ermöglicht so ein enormes Drehmoment von bis zu 30Nm (4248oz.in). Ein Hinten-Schaft kann Encoder, Handrad oder Gleiches montieren.
Für alle Nema 42 Schrittmotoren empfehlen wir einen speziellen Treiber: DM2282T.
Der Antrieb kann direkt an eine 180 - 240 VAC Stromversorgung angeschlossen werden, sodass Sie kein zusätzliches Schaltnetzteil benötige;



Elektrische Spezifikation

  • Hersteller #: 42HS79-8004D
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 30Nm(4248oz.in)
  • Strom: 8.0A
  • Stromspannung: 5.36V
  • Phasenwiderstand: 0.67ohms
  • Induktivität: 11mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 110 x 110mm
  • Körper Länge: 201mm
  • Schaftdurchmesser: Φ19mm
  • Schaftlänge: 55.37mm
  • Keilnutlänge: 35mm
  • Anzahl Leiter: 4
  • Leitungslänge: 310mm
  • Gewicht: 12.5kg

Verbindung

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau



Ressourcen

Vollständiges Datenblatt: 42HS79-8004D.pdf

Précédent: Nema 42 Schrittmotor Bipolar 1.8 Grad 30Nm 8A 5.36V 4 Drähte CNC Schrittmotor
Suivant: Nema 14 Schrittmotor Hohlwelle Bipolar 1,8 Grad 18Ncm 0.8A 5.4V Nema14 Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 3000
Haltemoment (oz.in) 4248
Induktivität(mH) 11
Phasenwiderstand(ohm) 0.67
Nennstrom (A) 8
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 201
Rahmengröße(mm) 110x110
Einzelne Welle/Doppelwelle Doppelwelle
Abtriebswellentyp Keilnut
Schaftdurchmesser(mm) 19
Schaftlänge(mm) 55.37
Anzahl der Leiter 4
Leitungslänge(mm) 300
Gewicht(g) 12000
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
