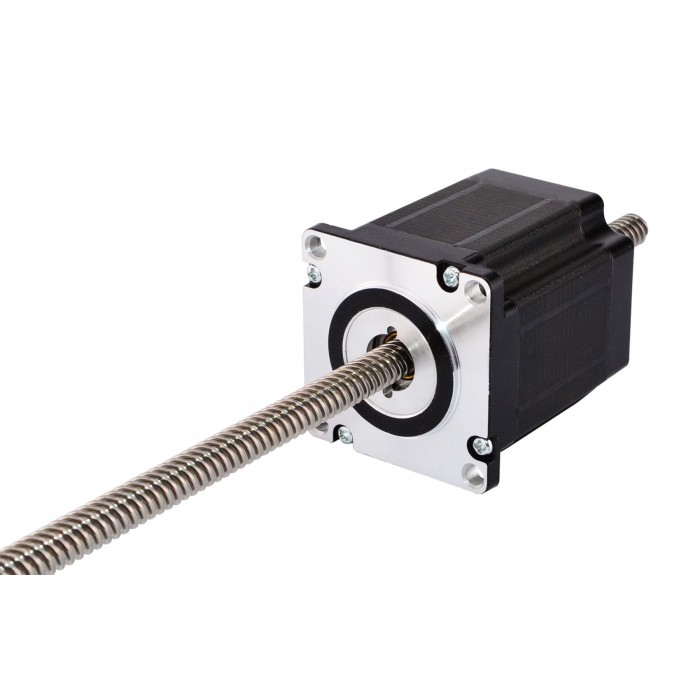

Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 1.5875mm/0.0625" Länge 250mm

Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 1.5875mm/0.0625" Länge 250mm
Artikelnummer:23LS26-2504A-250N
Rezension schreiben
Preis:€144.26
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
2 €137.06 5%
5 €134.17 7%
10 €129.84 10%
50 €122.63 15%
In den Warenkorb legen

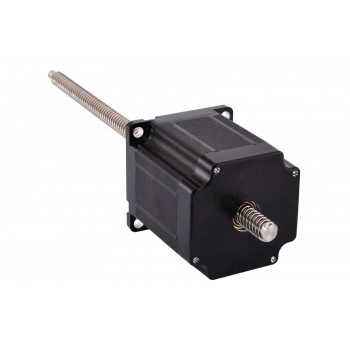

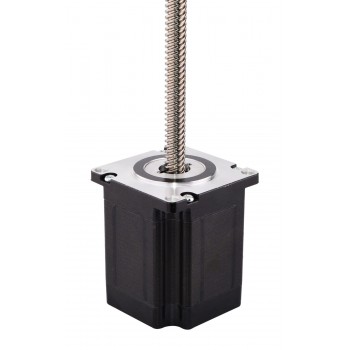

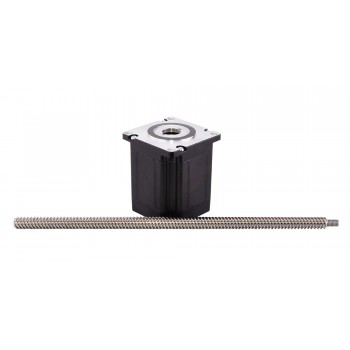

Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 1.5875mm/0.0625" Länge 250mm



Der Motorteil ist ein 66mm Körper 1,8 Grad 2,5A NEMA 23 Schrittmotor, und er arbeitet mit einer 9,53mm (0,3752 ") Durchmesser 250mm (9.8425") Länge Gewindespindel, der lineare Hub beträgt 1,5875mm (0,0625 ") pro Revolution.



Elektrische Spezifikation

  • Hersteller #: 23LS26-2504A-250N
  • Motorentyp: Non-captive Linear Stepper
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 750N (300pps)
  • Strom: 2.5A
  • Phasenwiderstand: 2ohms
  • Stromspannung: 5V
  • Induktivität: 7.6mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 66mm
  • Leitspindellänge: 250mm(9.8425")

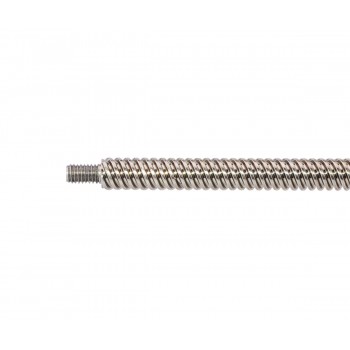

  • Leitspindeldurchmesser: Φ9.53mm(0.3752")
  • Führen/Schritt: 0.0079375mm(0.0003125" )
  • Führungsweg/Umdrehung: 1.5875mm(0.0625")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 958g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 23LS26-2504A-250N.pdf

Précédent: Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 10.16mm/0.4" Länge 150mm
Suivant: Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 2.54mm/0.1" Länge 250mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 8.2
Min. Schubkraft(N) 750
Motorentyp Nicht gefangen
Phasenwiderstand(ohm) 2.1
Nennstrom (A) 2.5
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 66
Rahmengröße(mm) 57x57
Leitspindeldurchmesser(mm) 9.53
Leitspindellänge(mm) 250
Spindelsteigung(mm) 1.5875
Leitspindelhub/Schrittlänge(mm) 0.0079375
Anzahl der Leiter 4
Leitungslänge(mm) 300
