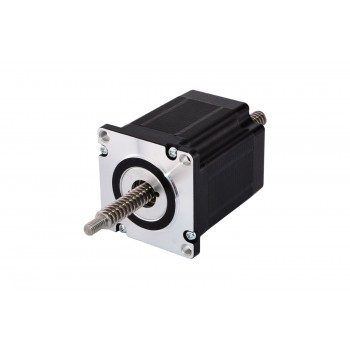

Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 10.16mm/0.4" Länge 150mm
Nema 23 Non-captive Schrittmotor Linearaktuator 66mm Stapel 2.5A Leitung 10.16mm/0.4" Länge 150mm
Das Motorteil ist ein 66mm Körper 1,8 Grad 2.5A NEMA 23 Schrittmotor, und es arbeitet mit einem 9,53 mm (0,3752 ") Durchmesser 150 mm (5,9055") Länge Gewindespindel, der lineare Hub beträgt 10,16 mm (0,4 ") pro Revolution.
Elektrische Spezifikation
- Hersteller #: 23LS26-25042-150N
- Motorentyp: Non-captive Linear Stepper
- Schrittwinkel: 1.8°
- Min. Schubkraft: 220N (300pps)
- Strom: 2.5A
- Phasenwiderstand: 2ohms
- Stromspannung: 5V
- Induktivität: 7.6mH±20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Körper Länge: 66mm
- Leitspindellänge: 150mm(5.9055")
- Leitspindeldurchmesser: Φ9.53mm(0.3752")
- Führen/Schritt: 0.0508mm(0.002" )
- Führungsweg/Umdrehung: 10.16mm(0.4")
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 958g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
Ressourcen
Vollständiges Datenblatt: 23LS26-25042-150N.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 8.2 |
| Min. Schubkraft(N) | 220 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 2.1 |
| Nennstrom (A) | 2.5 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 66 |
| Rahmengröße(mm) | 57x57 |
| Leitspindeldurchmesser(mm) | 9.53 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 10.16 |
| Leitspindelhub/Schrittlänge(mm) | 0.0508 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
