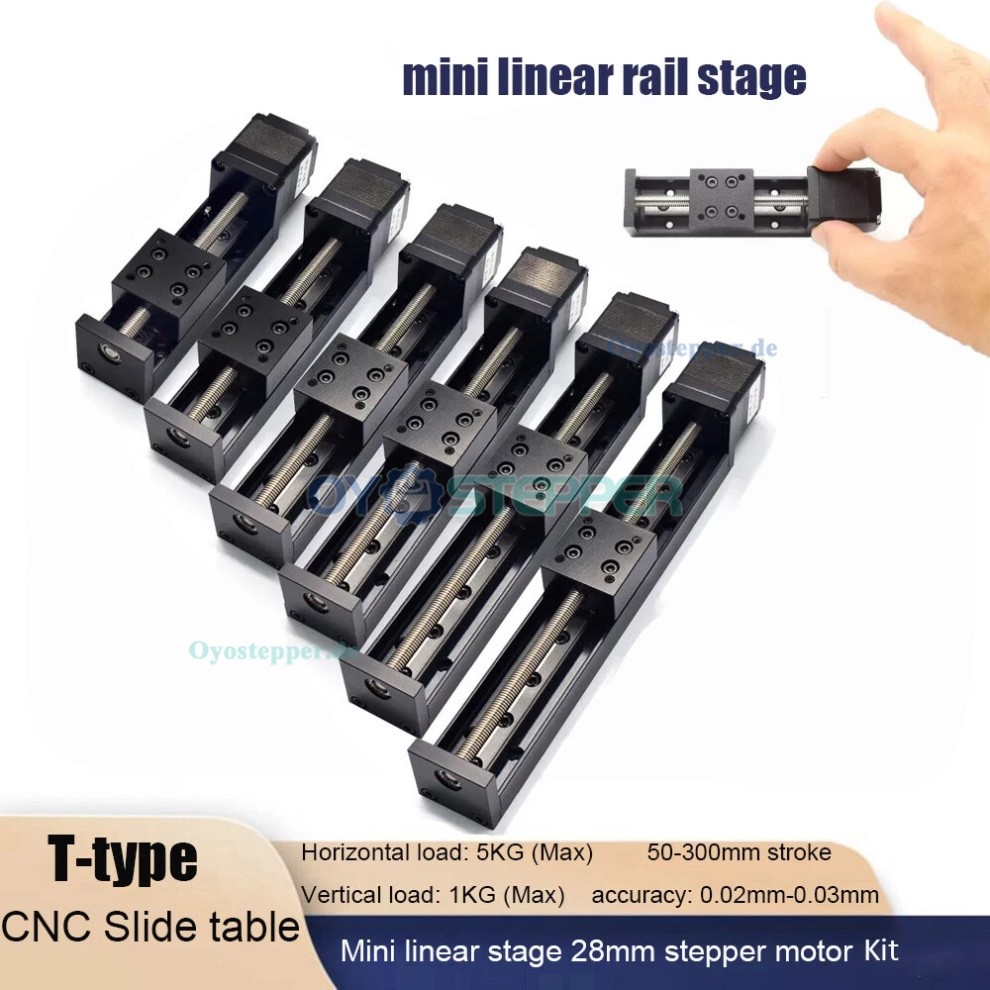

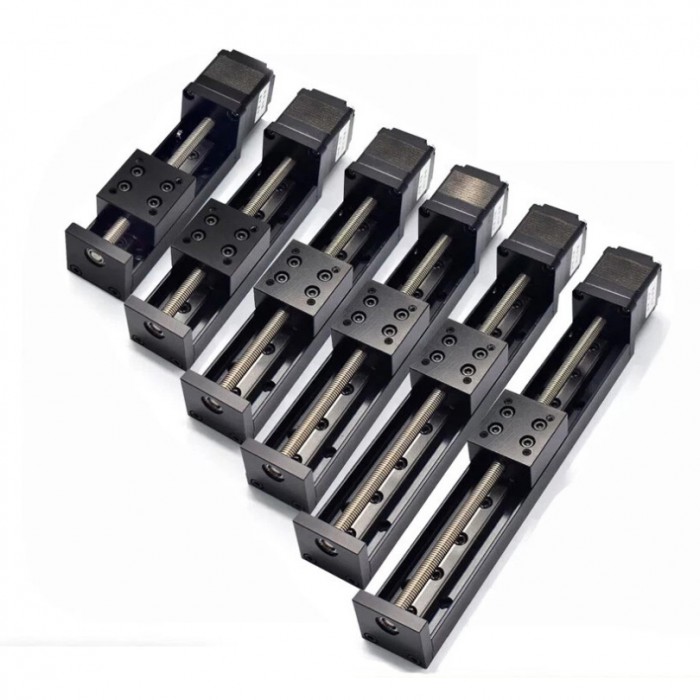

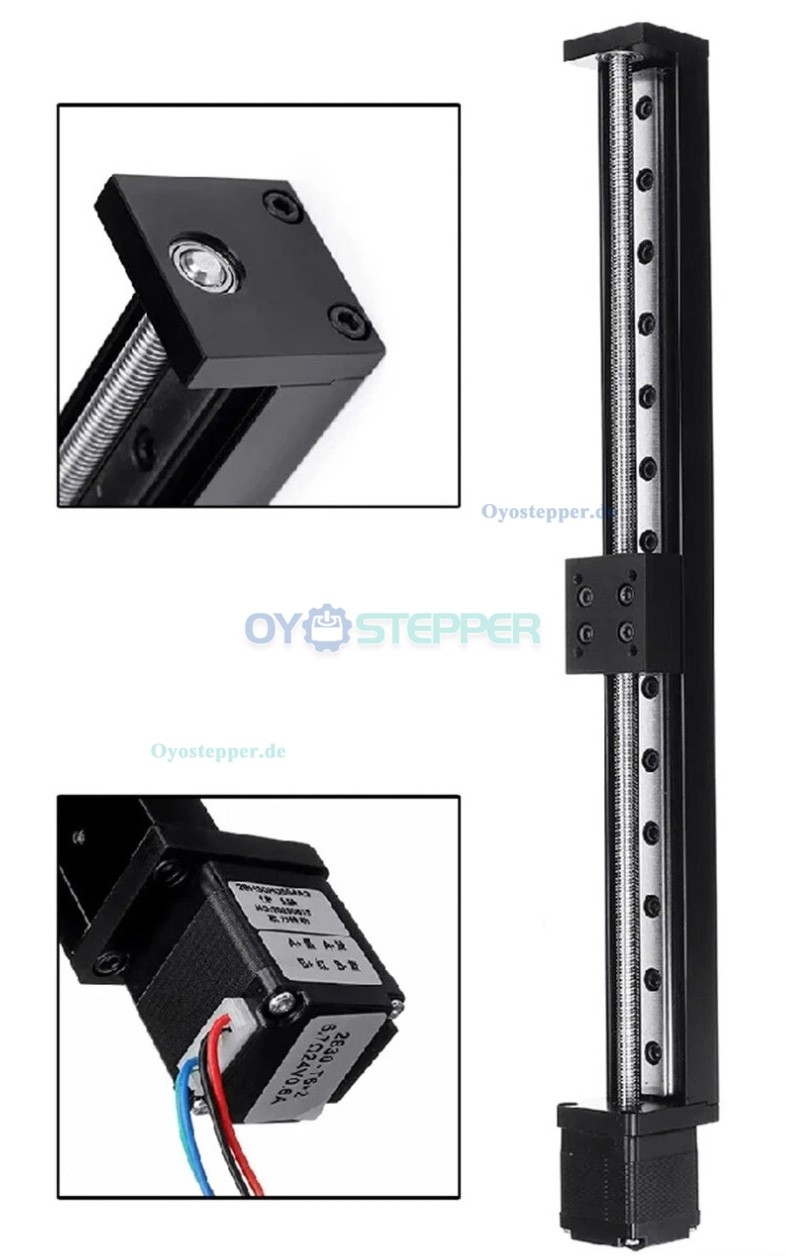

CNC-Lineartisch, Linearführungsschiene, Mini-Motorisierter Lineartisch, Hub 5 bis 300 mm mit NEMA 11 Motor kit

CNC-Lineartisch, Linearführungsschiene, Mini-Motorisierter Lineartisch, Hub 5 bis 300 mm mit NEMA 11 Motor kit


Merkmale:

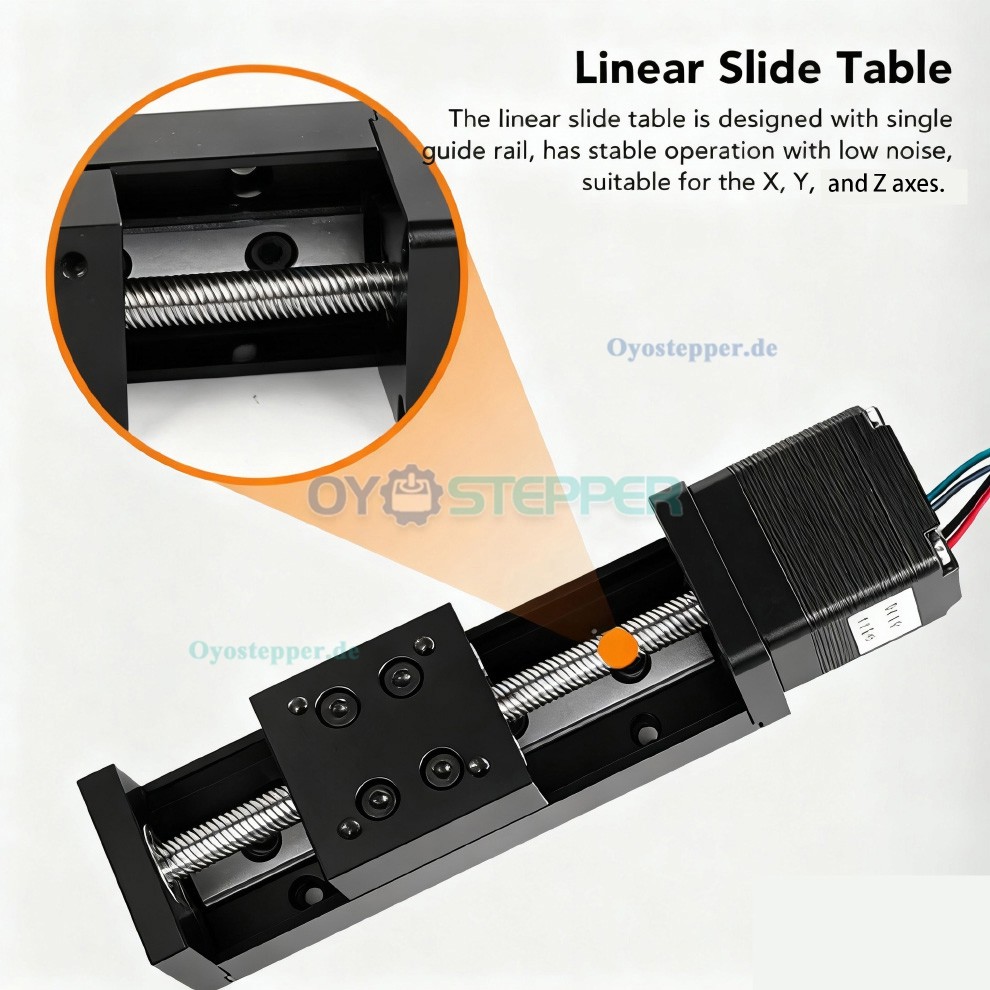

Kompaktes Linearführungsmodul mit mikro-integriertem Design (30 mm Breite).

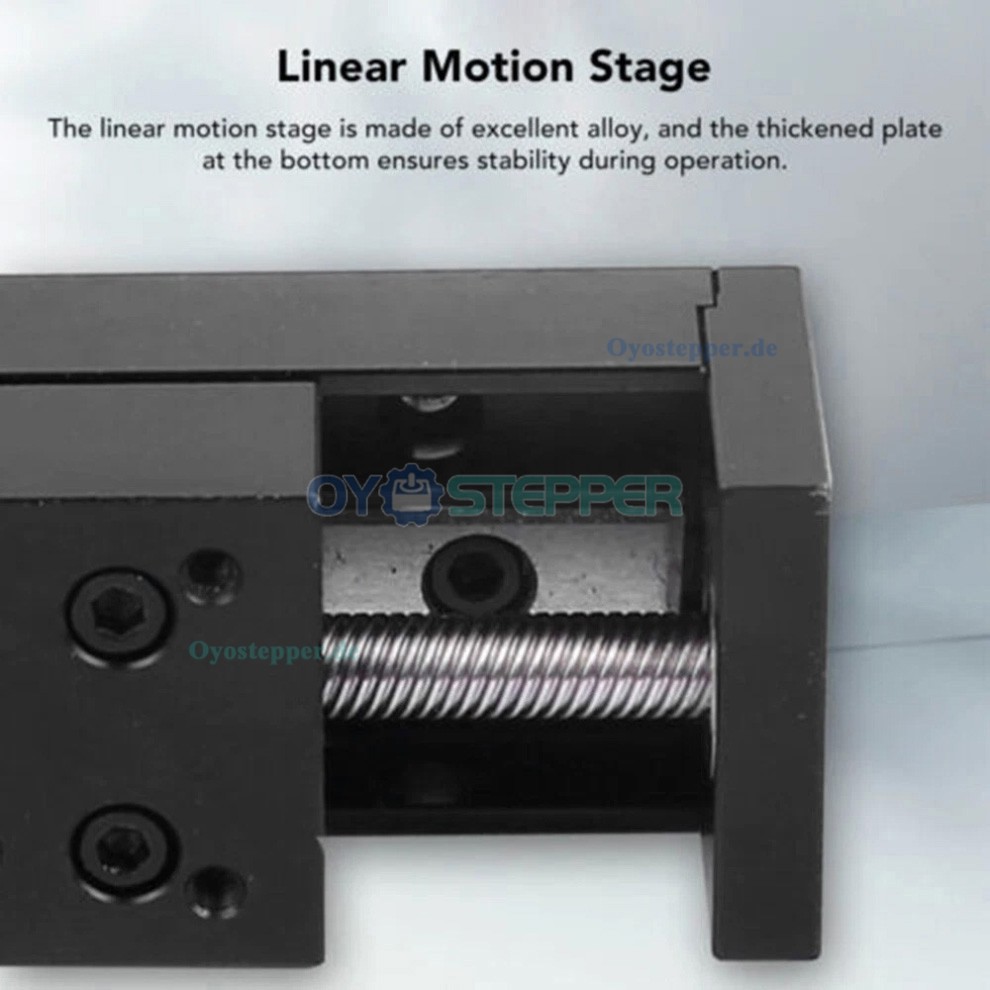

Aluminiumlegierungsgrundplatte mit Doppelkernführung aus Wälzlagerstahl-Schienen. Horizontale Belastbarkeit: 5 kg; Vertikale Belastbarkeit: 1 kg. Einstellbarer Hub: 50–300 mm.
Ausgestattet mit goldenem Handrad und Vorschubskala, kombiniert mit 6-mm-Trapezspindel (Steigungen 1 mm, 2 mm, 4 mm, 6 mm und 12 mm verfügbar). 1-mm- und 2-mm-Steigungen bieten vertikale Selbsthemmung gegen unbeabsichtigtes Bewegen im stromlosen Zustand.
Integrierter NEMA11-28-Schrittmotor (0,6 A Strom / 0,07 N·m Drehmoment) in platzsparender Monocoque-Bauweise für präzise Wegsteuerung.

Anwendung:

Geeignet für automatisierte Fertigungsszenarien wie 3D-Drucker, CNC-Maschinen, Laserschneider, automatische Schraubwerkzeuge, Lötgeräte und Dosiersysteme.

Lieferumfang:
1 × T06 Trapezspindel-Schiebetisch
1 × NEMA11-28-mm-Schrittmotor;

Schiebetisch-Spezifikationen:

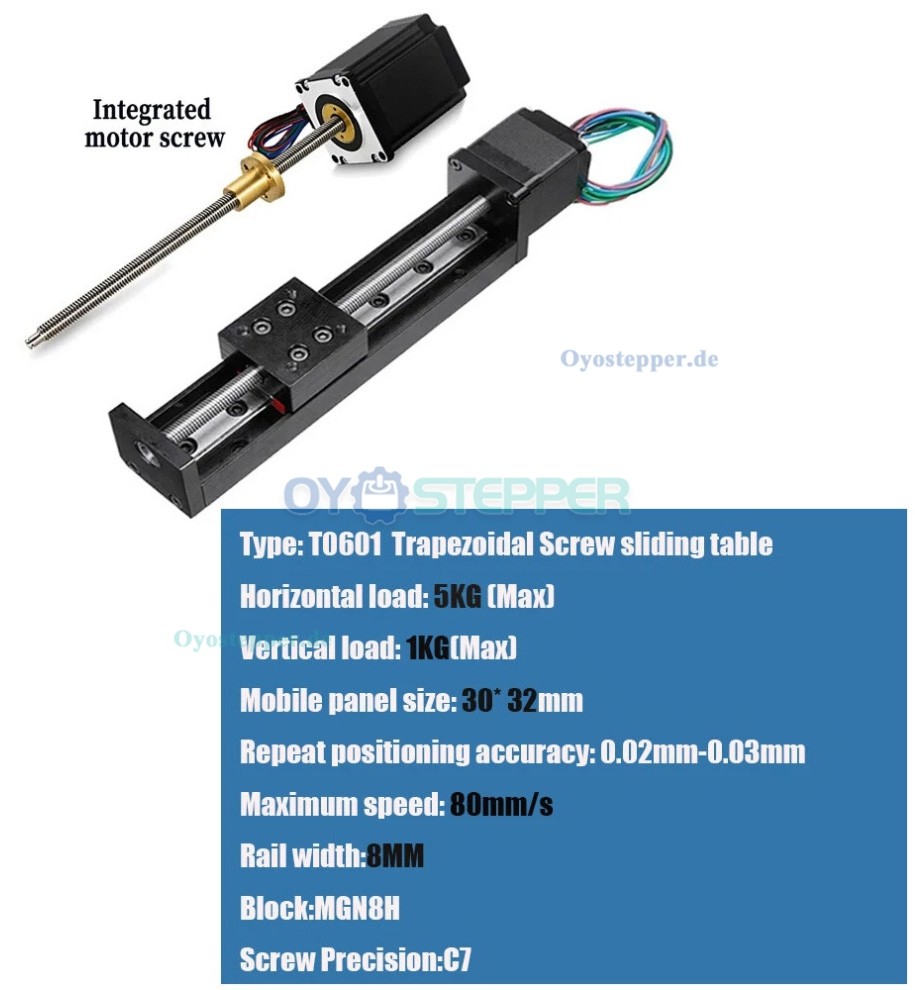

Modell: T06
Schiebetyp: Trapezspindel-Schiebetisch
Horizontale Belastung: 5 kg (maximal)
Vertikale Belastung: 1 kg (maximal)
Effektiver Hub: 50–300 mm

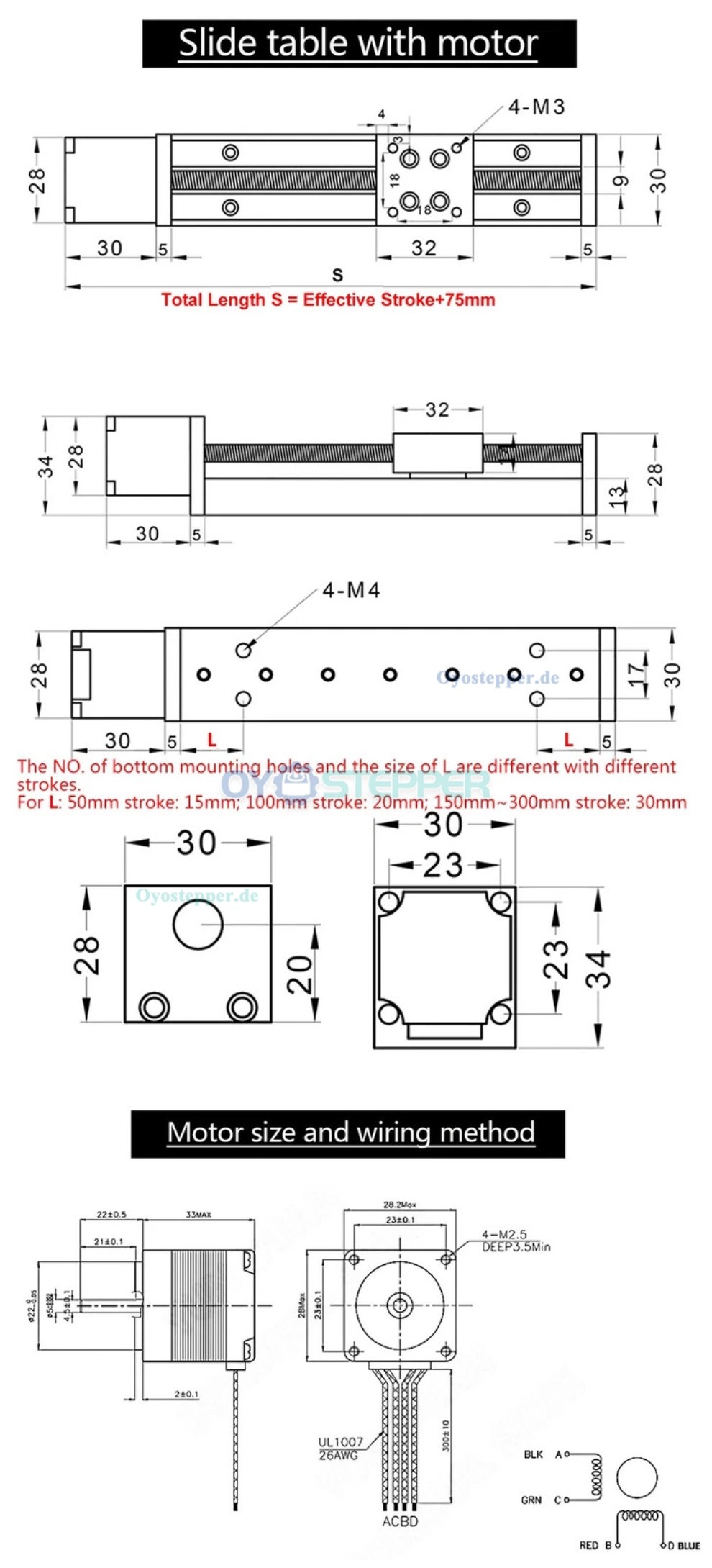

Gesamtlänge: Effektiver Hub + 75 mm
Größe der beweglichen Platte: 30 mm × 32 mm
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Maximale Geschwindigkeit: 80 mm/s
Schienenbreite: 6 mm
Schlitten: MGN8H
Spindelgenauigkeit: C7

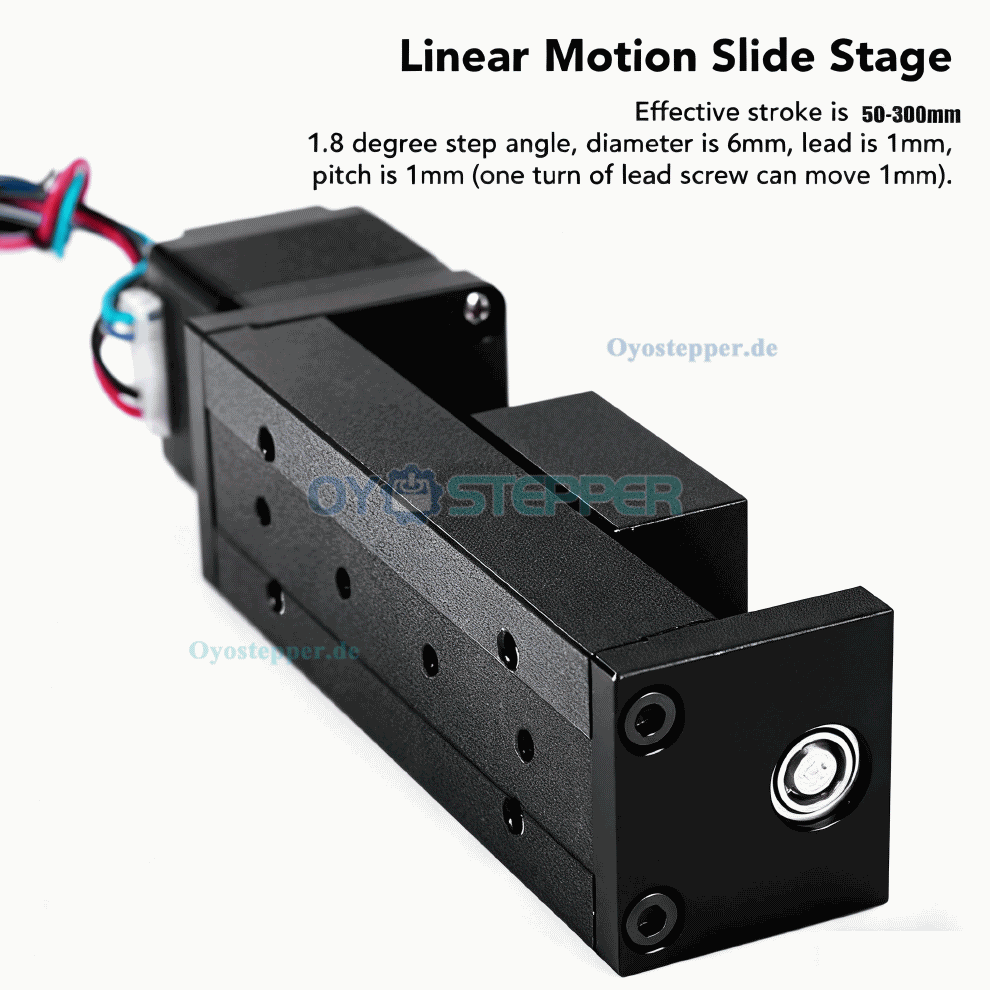

Steigung: 1 mm, 2 mm, 4 mm, 6 mm, 12 mm (z.B. Steigung 1 mm: 1 Motorumdrehung = 1 mm Vorschub);

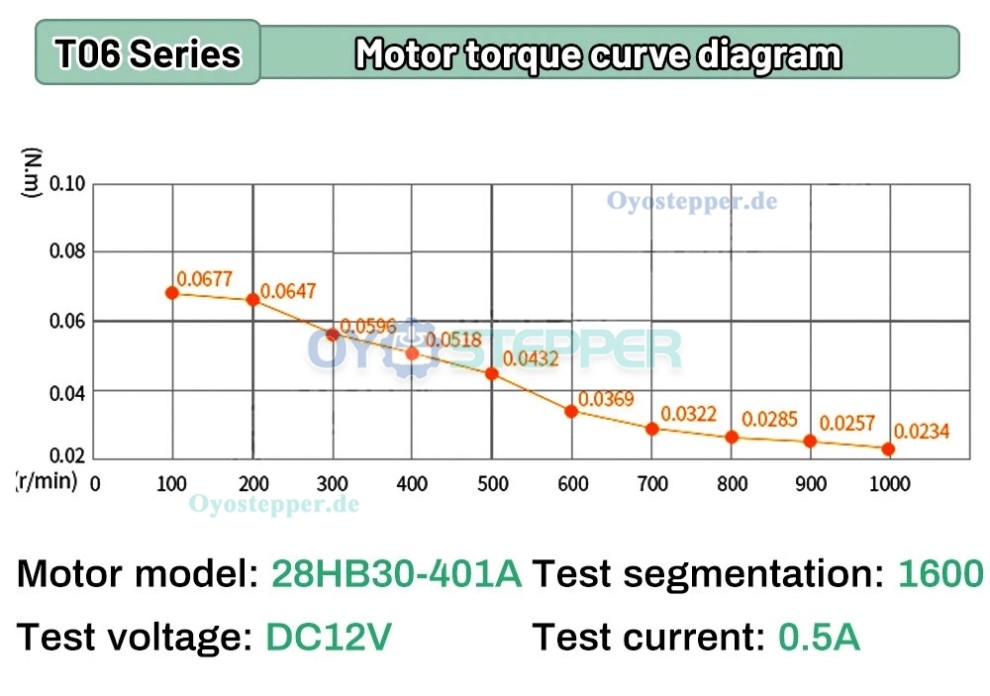

Schrittmotor-Spezifikation:
Modell: 28HB30-401A
Motorflanschgröße: NEMA 11 (28 mm)
Haltemoment: 0,07 N·m
Bauformlänge: 30 mm
Wellendurchmesser: 5 mm
Typ: Hybridmotor
Phase: 2-phasig
Strom: 0,6 A
Zertifizierungen: CCC, CE, ISO
Schrittwinkel: 1,8 Grad
