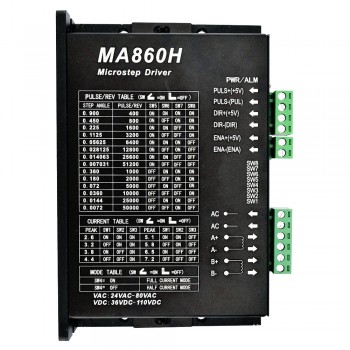

Kühlung und thermische Auslegung von Schrittmotor Treibern

Bei der Auslegung von Schrittmotor Treibern wird die thermische Seite häufig später betrachtet als Strom, Mikroschrittauflösung oder Versorgungsspannung. In der Praxis entscheidet jedoch gerade die Wärmeabfuhr darüber, ob ein Antrieb dauerhaft zuverlässig arbeitet oder schon nach kurzer Betriebszeit in die Strombegrenzung, Abschaltung oder Alterung läuft. Ein Schrittmotor Treiber ist kein idealer Stromregler. Jede Endstufe erzeugt Verluste, vor allem in den MOSFETs, in den Freilaufpfaden, in Shunt-Widerständen und im Treiber-IC selbst.

Die wichtigste Größe ist die Verlustleistung. Sie entsteht im Wesentlichen aus Leitverlusten und Schaltverlusten. Bei niedrigen Drehzahlen dominiert meist der Effektivstrom durch die Wicklungen, weil der Treiber lange hohe Phasenströme bereitstellt. Bei höheren Drehzahlen steigen zusätzlich die Schaltverluste, da die Endstufe häufiger umlädt und gegen die Wicklungsinduktivität arbeitet. Auch die gewählte Versorgungsspannung spielt eine Rolle: Eine höhere Spannung verbessert zwar das Stromanstiegsverhalten und damit die Dynamik, kann aber die thermische Belastung des Treibers erhöhen, wenn Layout, Kühlung und Bauteilauswahl nicht dazu passen.

Für eine belastbare thermische Auslegung reicht es nicht, nur den Maximalstrom aus dem Datenblatt zu übernehmen. Entscheidend sind Umgebungsbedingungen, Einbaulage, Luftbewegung, Leiterplattenaufbau und Betriebsprofil. Ein Treiber, der auf einem offenen Prüfstand bei 25 °C problemlos funktioniert, kann in einem geschlossenen Schaltschrank bei 50 °C Umgebungstemperatur schnell an seine Grenzen kommen. Deshalb sollte die zulässige Sperrschichttemperatur mit ausreichender Reserve betrachtet werden. Der thermische Widerstand vom Chip zur Umgebung bestimmt, wie stark sich das Bauteil bei gegebener Verlustleistung erwärmt.

Die Leiterplatte ist bei vielen kompakten Treibern der eigentliche Kühlkörper. Großzügige Kupferflächen, thermische Vias unter dem Power-Pad und mehrere Lagen mit guter Anbindung senken den Wärmewiderstand deutlich. Schmale Leiterbahnen, ungünstig platzierte Shunts oder unterbrochene Masseflächen führen dagegen zu lokalen Hotspots. Besonders kritisch sind Designs, bei denen der Treiber nahe an wärmeerzeugenden Bauteilen wie Spannungsreglern oder Bremswiderständen sitzt. Wärmequellen sollten räumlich getrennt und mit klaren thermischen Pfaden zur Umgebung versehen werden.

Bei höheren Strömen wird passive Kühlung oft unvermeidbar. Kleine Aluminiumkühlkörper können helfen, sofern sie sauber thermisch angebunden sind. Ein Kühlkörper ohne ausreichende Kontaktfläche oder mit schlechter Wärmeleitfolie bringt wenig. In geschlossenen Gehäusen ist zudem zu prüfen, wohin die Wärme anschließend abgeführt wird. Wird nur die Wärme vom IC ins Gehäuse verschoben, ohne dass das Gehäuse selbst Wärme abgeben kann, verbessert sich die Situation kaum. Aktive Luftführung ist wirksam, sollte aber nicht als Ersatz für ein schlechtes Layout dienen.

Auch die Parametrierung des Treibers beeinflusst die Temperatur. Ein zu hoch eingestellter Motorstrom erzeugt unnötige Verluste, besonders wenn das verfügbare Drehmoment gar nicht benötigt wird. Stromabsenkung im Stillstand, sinnvolle Chopper-Einstellungen und ein zum Motor passendes Stromregelverfahren können die Erwärmung erheblich reduzieren. Moderne Treiber bieten Schutzfunktionen wie Übertemperaturwarnung und thermische Abschaltung. Diese Funktionen sind hilfreich, ersetzen aber keine saubere Auslegung. Wenn die Abschaltung im Normalbetrieb erreicht wird, ist das System bereits falsch dimensioniert.

Eine professionelle thermische Auslegung verbindet Rechnung, Layoutregeln und Messung. Nach der ersten Abschätzung sollten Prototypen unter realistischen Lastzyklen geprüft werden. Thermokamera, Temperaturfühler an kritischen Punkten und Messung des Phasenstroms liefern ein deutlich besseres Bild als reine Datenblattwerte. Ziel ist nicht, den Treiber gerade noch unterhalb der Abschaltschwelle zu betreiben, sondern eine stabile thermische Reserve über Lebensdauer, Fertigungstoleranzen und Umgebungsschwankungen hinweg sicherzustellen. Nur dann arbeitet ein Schrittmotorantrieb präzise, langlebig und betriebssicher.
