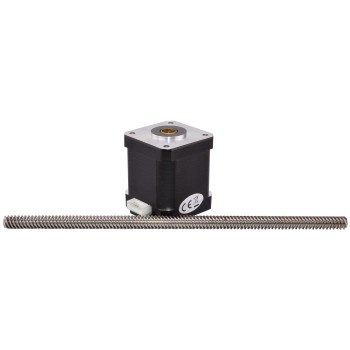

Nema 17 Non-captive Schrittmotor Linearaktuator 2.8V 1.8 Grad 44Ncm 48mm Stapel 1.68A Führen 2mm/0.07874" Länge 200mm
Nema 17 Non-captive Schrittmotor Linearaktuator 2.8V 1.8 Grad 44Ncm 48mm Stapel 1.68A Führen 2mm/0.07874" Länge 200mm
Dieses Modell ist linearer Schrittmotor der Wirtschaft, der Nema 17 non- captive linearen Auslöser nannte, es wurde von 48mm 1.8 Grad 0.4A Nema 17 Schrittmotor und 200mm Länge Tr6.35x2 lineare Schraube zusammengesetzt.
Elektrische Spezifikation
- Hersteller #: 17LS19-1684N-200D
- Motorentyp: Nicht-gefangener
- Schrittwinkel: 1.8 Grad
- Haltemoment: 44Ncm(62.3oz.in)
- Strom: 1.68A
- Phasenwiderstand: 1.65ohms
- Stromspannung: 2.8V
- Induktivität: 3mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Körper Länge: 48mm
- Leitspindellänge: 200mm（7.874"）
- Leitspindeldurchmesser: Φ6.35mm（0.025"）
- Führen/Schritt: 0.01mm(0.0003937" )
- Spindelsteigung: 2mm（0.0787"）
- Anzahl Leiter: 4
- Leitungslänge: 400mm
- Gewicht: 400g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grau
|
Gelb
|
Grün
|
Ressourcen
Vollständiges Datenblatt: 17LS19-1684N-200D.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 44 |
| Haltemoment (oz.in) | 62.3 |
| Induktivität(mH) | 2.8 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 1.65 |
| Nennstrom (A) | 1.68 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 42x42 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Leitspindellänge(mm) | 200 |
| Spindelsteigung(mm) | 2 |
| Leitspindelhub/Schrittlänge(mm) | 0.01 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 400 |
