Nema 17 Externer Linearer Schrittmotor 48mm Stapel 1.68A Führen 8mm/0.31496" Länge 300mm Schrittmotor Linearaktuator
Nema 17 Externer Linearer Schrittmotor 48mm Stapel 1.68A Führen 8mm/0.31496" Länge 300mm Schrittmotor Linearaktuator

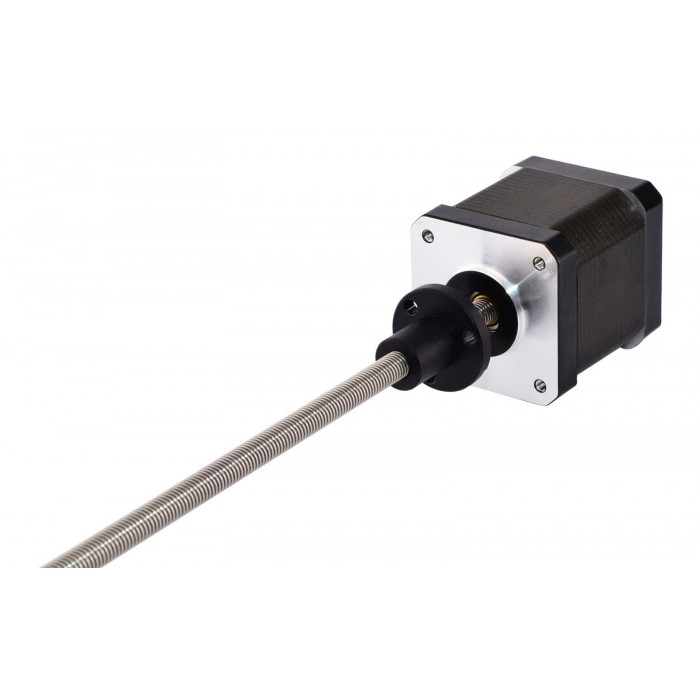

Dieses Modell ist ein linearer Schrittmotor der Wirtschaft, der Nema 17 external linearen Auslöser nannte, der Motorteil ist 48mm 1.8 Grad 1.68A Nema 17 Schrittmotor. Es wurde mit einer 300 mm Tr8x8 Gewindestange integriert und eine POM Schraubenmutter bewegt sich entlang der Gewindestange.
Elektrische Spezifikation
- Hersteller #: 17LS19-1684E-300G
- Motorentyp: Externer Linearmotor
- Schrittwinkel: 1.8 Grad
- Haltemoment: 44Ncm(62.3oz.in)
- Strom: 1.68A
- Phasenwiderstand: 1.65ohms
- Stromspannung: 2.8V
- Induktivität: 3mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Körper Länge: 48mm
- Leitspindellänge: 300mm（11.811"）
- Leitspindeldurchmesser: Φ8mm（0.315"）
- Führen/Schritt: 0.04mm(0.0015748" )
- Spindelsteigung: 8mm（0.315"）
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 400g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Grün
|
Ressourcen
Vollständiges Datenblatt: 17LS19-1684E-300G.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 44 |
| Haltemoment (oz.in) | 62.3 |
| Induktivität(mH) | 2.8 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 1.65 |
| Nennstrom (A) | 1.68 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 42x42 |
| Leitspindeldurchmesser(mm) | 8 |
| Leitspindellänge(mm) | 300 |
| Spindelsteigung(mm) | 8 |
| Leitspindelhub/Schrittlänge(mm) | 0.04 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
