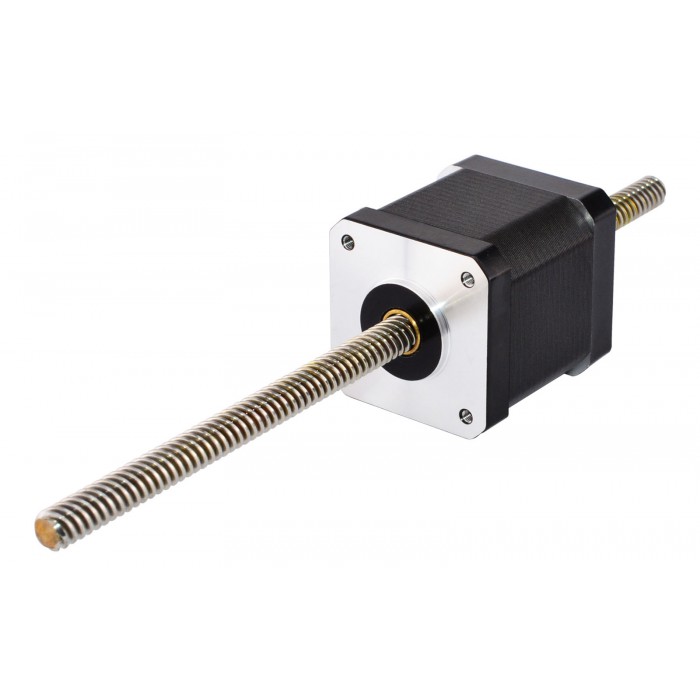

Nema 17 Non-captive Schrittmotor Linearaktuator 2.8V 1.8 Grad 48mm Stapel 1.68A Führen 8mm/0.31496" Länge 200mm
Nema 17 Non-captive Schrittmotor Linearaktuator 2.8V 1.8 Grad 48mm Stapel 1.68A Führen 8mm/0.31496" Länge 200mm
Dieses Modell ist linearer Schrittmotor der Wirtschaft, der Nema 17 non- captive linearen Auslöser nannte, es wurde von 48mm 1.8 Grad 0.4A Nema 17 Schrittmotor und 200mm Länge Tr8x8 lineare Schraube verfasst.
Elektrische Spezifikation
- Hersteller #: 17LS19-1684N-200G
- Motorentyp: Nicht-gefangener
- Schrittwinkel: 1.8 Grad
- Haltemoment: 44Ncm(62.3oz.in)
- Strom: 1.68A
- Phasenwiderstand: 1.65ohms
- Stromspannung: 2.8V
- Induktivität: 3mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Körper Länge: 48mm
- Leitspindellänge: 200mm(7.874")
- Leitspindeldurchmesser: Φ8mm(0.315")
- Führen/Schritt: 0.04mm(0.0015748" )
- Spindelsteigung: 8mm(0.315")
- Anzahl Leiter: 4
- Leitungslänge: 400mm
- Gewicht: 400g
Verbindung
A+
|
A-
|
B+
|
B-
|
Rot
|
Grau
|
Gelb
|
Grün
|
Ressourcen
Vollständiges Datenblatt: 17LS19-1684N-200G.pdf
Elektrische Spezifikation | |
---|---|
Bipolar/Unipolar | Bipolar |
Haltemoment (Ncm) | 44 |
Haltemoment (oz.in) | 62.3 |
Induktivität(mH) | 2.8 |
Motorentyp | Extern |
Phasenwiderstand(ohm) | 1.65 |
Nennstrom (A) | 1.68 |
Schrittwinkel(°) | 1.8 |
Physikalische Spezifikation | |
Körper Länge(mm) | 48 |
Rahmengröße(mm) | 42x42 |
Leitspindeldurchmesser(mm) | 8 |
Leitspindellänge(mm) | 200 |
Spindelsteigung(mm) | 8 |
Leitspindelhub/Schrittlänge(mm) | 0.04 |
Anzahl der Leiter | 4 |
Leitungslänge(mm) | 400 |
