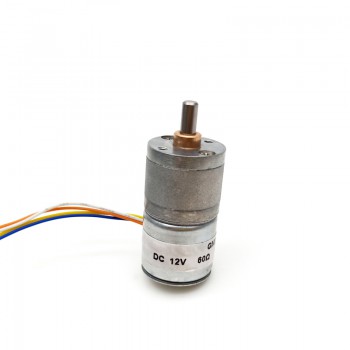

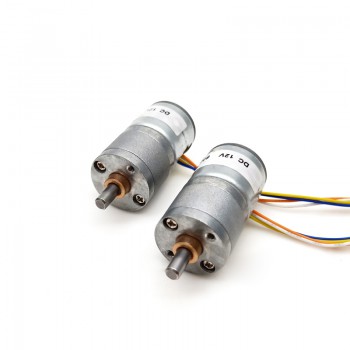

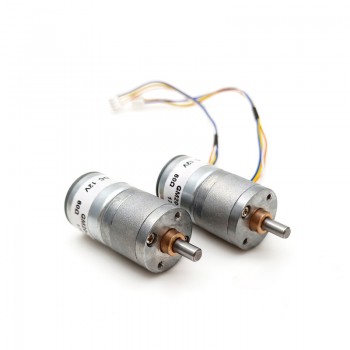

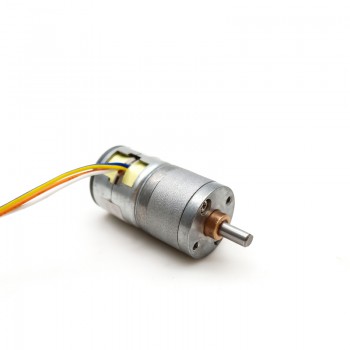

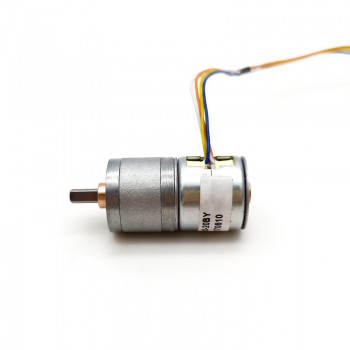

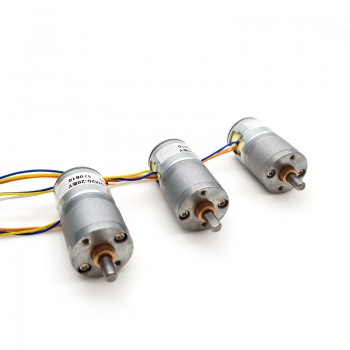

2 Stück 12V Schrittmotor mit Getriebe, 2 Phasen, 7,5°, 100–120 mA, Übersetzungsverhältnis 1:75, Permanentmagnet
- Handbücher und Dokumentation:
- 6% Rabatt auf den Gesamtbetrag
- Genießen Sie Rabatt an der Kasse
- Gutscheincode nicht erforderlich!
- Gültig bis 5. Januar 2026
- Hinweis: Kein Gutscheincode erforderlich, bitte direkt bestellen!
2 Stück 12V Schrittmotor mit Getriebe, 2 Phasen, 7,5°, 100–120 mA, Übersetzungsverhältnis 1:75, Permanentmagnet
Merkmale:
Zuverlässiges Drehmoment bei niedriger Drehzahl
Präzise Positionierung
Für vielseitige Anwendungen geeignet
Gleichmäßige synchrone Rotation bei niedriger Geschwindigkeit
Anwendungen:
3D-Druck
Plattformen für CNC-Kameras
Robotergestützte Prozessautomatisierung
Elektrische Spezifikationen:
Teilenummer: TQGM20-20BY
Nennspannung: 12 V
Nennstrom: 100–120 mA
Nenndrehmoment: 0,5 kg·cm
Haltemoment: 30 × 75 g·cm
Widerstand: 60 Ω
Schrittwinkel: 18°
Übersetzungsverhältnis: 1/75
Getriebeart: Stirnradgetriebe
Phasenzahl: 2
Motortyp: Permanentmagnet
Geräuschpegel: <40 dB bei 30 cm Abstand;

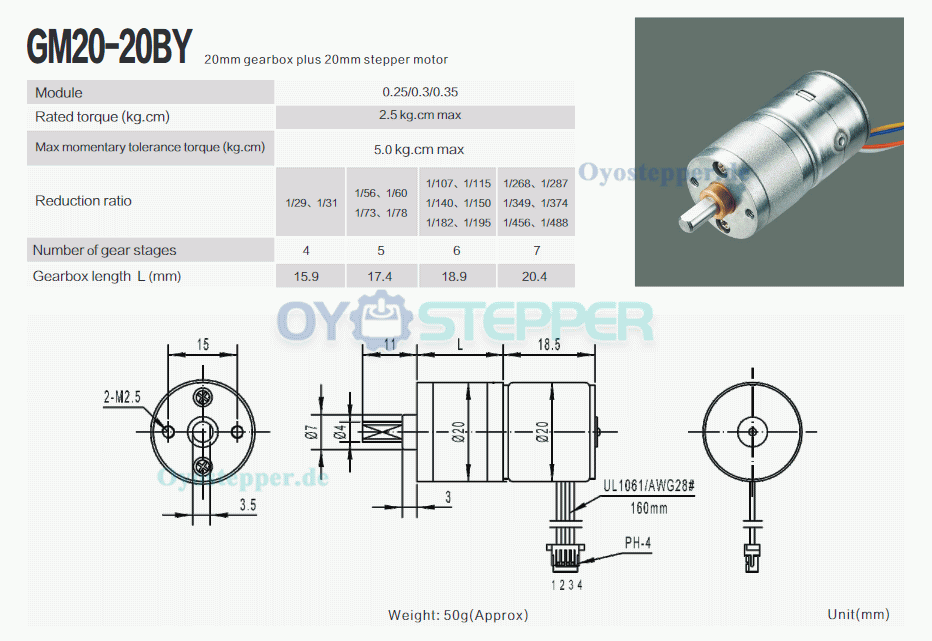

Mechanische Spezifikationen:
Motormaße: 20 × 20 mm
Motordurchmesser: 20 mm
Motorlänge: 20 mm
Wellenausführung: D-Flach
D-Flach-Durchmesser: 3,5 mm
D-Flach-Länge: 8 mm
Wellendurchmesser: 4 mm
Wellenlänge: 8 mm
Gewicht: 50 g
| Elektrische Spezifikation | |
|---|---|
| Phasenwiderstand(ohm) | 60 |
| Nennstrom (A) | 0.1-0.12 |
| Anzahl der Phasen | 2 |
| Eingangsspannung(V) | 12 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Haltemoment(mN.m) | 3*75 |
| Schrittwinkel(Grad) | 18° |
| Physikalische Spezifikation | |
| Rahmengröße(mm) | 20*20 |
| Gewicht(g) | 50 |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 8 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Körper Länge(mm) | 20 |
