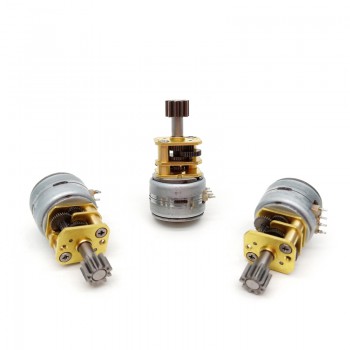

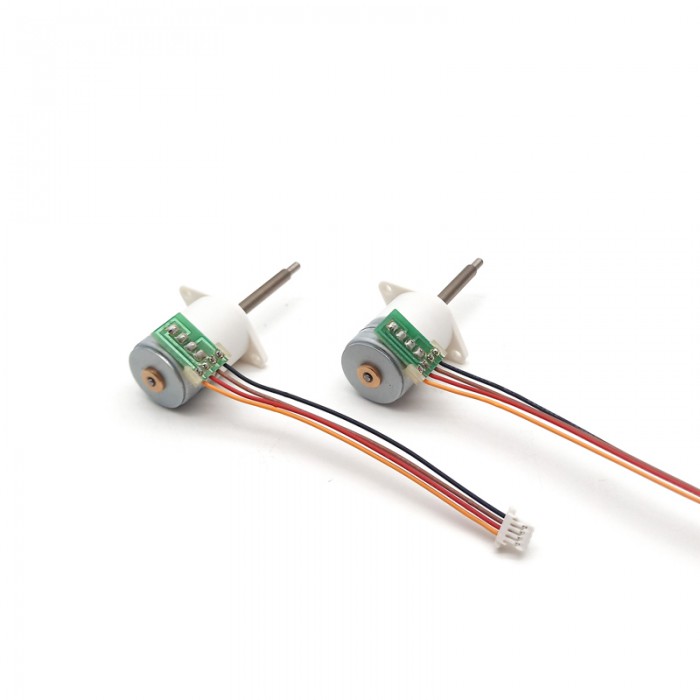

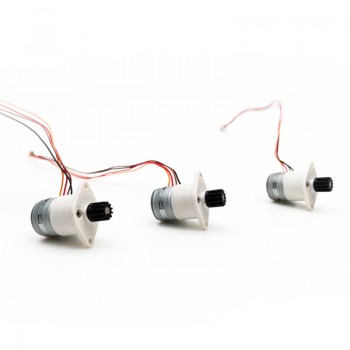

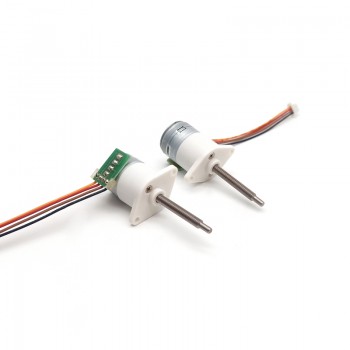

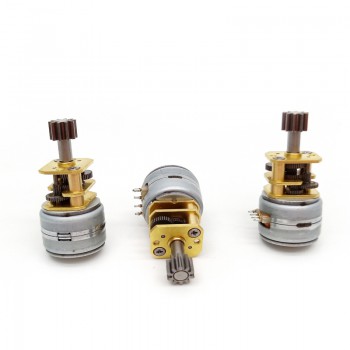

2 Stück 5V Mikro-Schrittmotor mit Getriebe, 18°, 2 Phasen, 500 mA, 700 g·cm, kompakter DC-Getriebemotor
- Handbücher und Dokumentation:
2 Stück 5V Mikro-Schrittmotor mit Getriebe, 18°, 2 Phasen, 500 mA, 700 g·cm, kompakter DC-Getriebemotor
Merkmale:
Drehmoment bei niedriger Drehzahl
Präzise Positionierung
Geeignet für eine längere Einsatzdauer
Anpassungsfähig für unterschiedliche Anwendungen
Synchrone Rotation bei niedriger Geschwindigkeit;
Anwendungen:
3D-Drucker
CNC-Maschinen
Kameraplattformen
Robotik
Prozessautomatisierung;

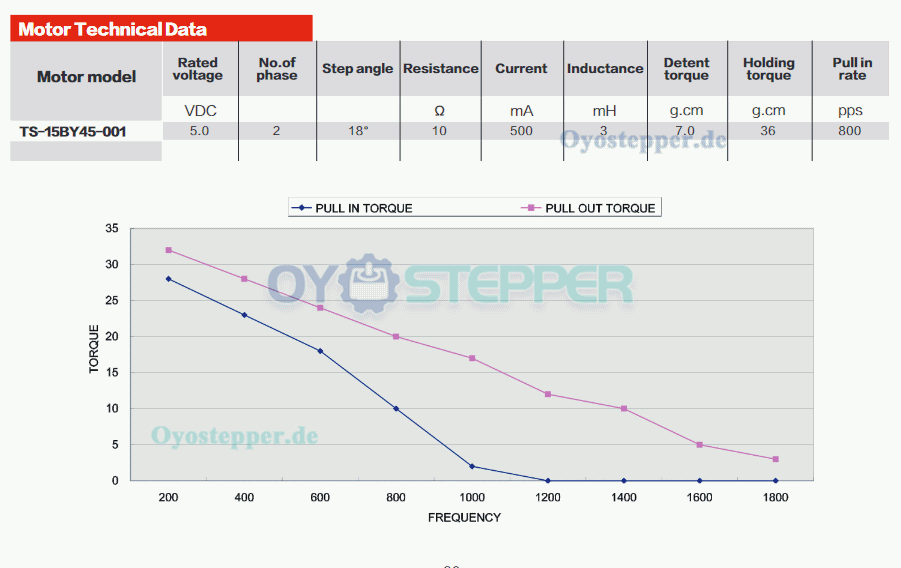

Elektrische Spezifikationen:
Teilenummer: TQGM12-15BY
Nennspannung: 5 V
Nennstrom: 500 mA
Nenndrehmoment: 700 g·cm
Haltemoment: 36 g·cm
Widerstand: 10 Ω
Schrittwinkel: 18°
Einschwingrate: 800 pps
Phasenzahl: 2
Motortyp: Permanentmagnet
Geräuschentwicklung: Geringer Geräuschpegel.

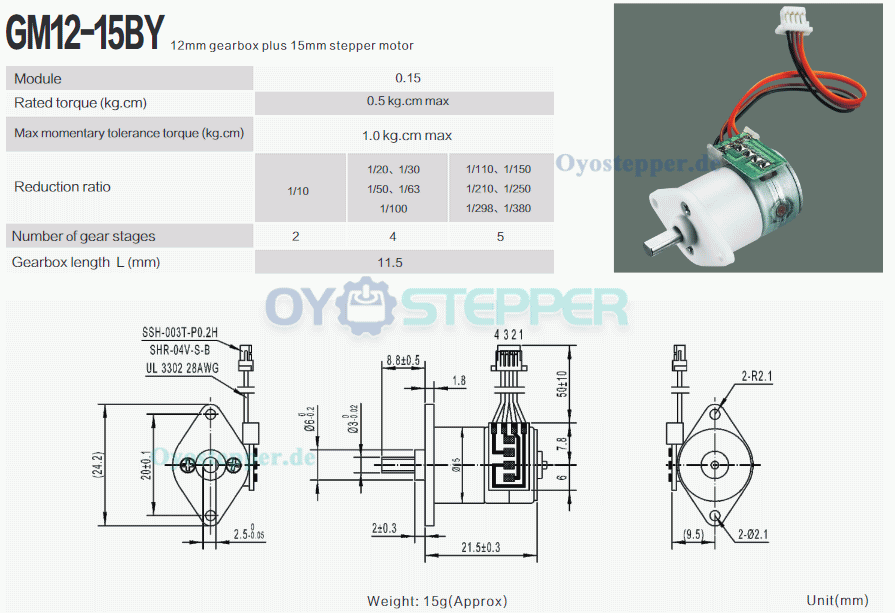

Mechanische Spezifikationen:
Motormaße: 12 × 21,5 mm
Wellenausführung: D-Flach
D-Flach-Durchmesser: 2,5 mm
D-Flach-Länge: 6,8 mm
Wellendurchmesser: 3 mm
Wellenlänge: 6,8 mm
Gewicht: 15 g
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 12*21.5 |
| Gewicht(g) | 15 |
| Körper Länge(mm) | 21.5 |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 6.8 |
| Abtriebswellentyp | D-Schnitt |
| Elektrische Spezifikation | |
| Eingangsspannung(V) | 5 |
| Strom(A) | 0.5 |
| Nenndrehmoment(kg.cm) | 0.7 |
| Phasenwiderstand(ohm) | 10 |
| Haltemoment(mN.m) | 3.6 |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 18° |
