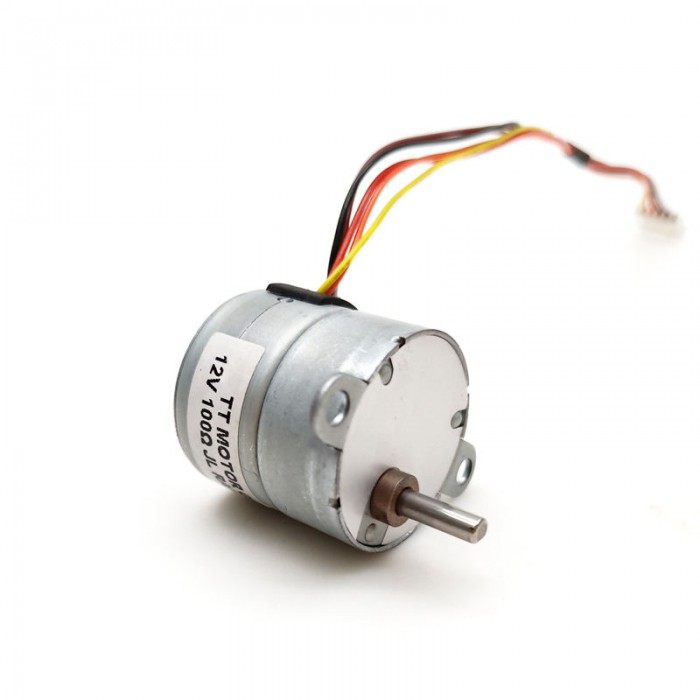

2 Stück 12V Schrittmotor mit Stirnradgetriebe, 4 Phasen, 7,5°, 120 mA, 0,5 kg·cm Drehmoment, 3 mm D-Welle
- Handbücher und Dokumentation:
2 Stück 12V Schrittmotor mit Stirnradgetriebe, 4 Phasen, 7,5°, 120 mA, 0,5 kg·cm Drehmoment, 3 mm D-Welle
Merkmale:
Unterstützt zuverlässiges Drehmoment bei niedriger Geschwindigkeit, präzise Positionierung und gleichmäßige synchrone Rotation. Die Konstruktion eignet sich für vielfältige Anwendungen und ist auf eine langfristige Nutzung ausgelegt.
Anwendungsbereiche:
3D-Drucktechnologie
CNC-Kameraplattformen
Automatisierte Robotiksysteme.

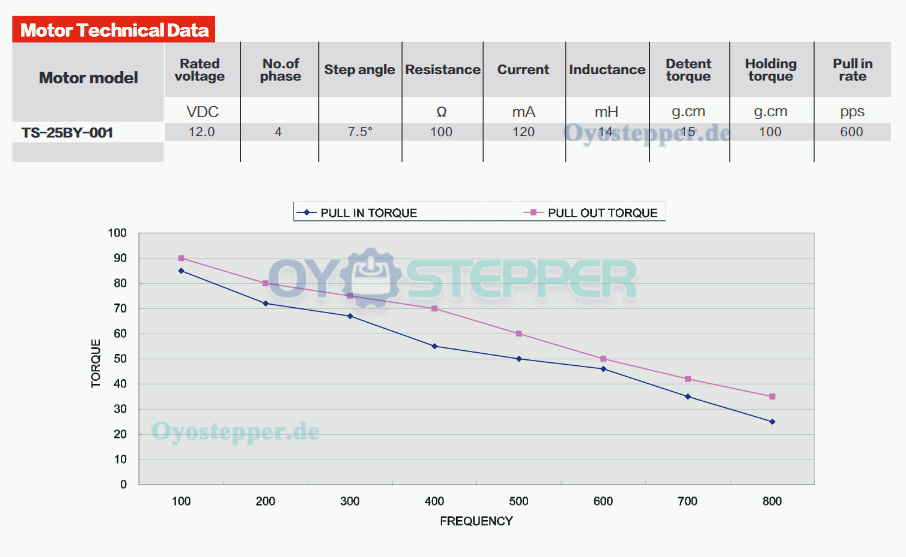

Elektrische Spezifikationen:
Artikelnummer: TQGM25-25BY
Nennspannung: 12 V
Nennstrom: 120 mA
Nennmoment: 0,5 kg·cm
Haltemoment: 100 g·cm
Leerlaufdrehzahl: 9000 U/min
Strom / Phase: 120 mA
Widerstand: 100 Ω
Schrittwinkel: 7,5°
Untersetzungsverhältnis: 1:10, 1:60, 1:100
Getriebeart: Stirnradgetriebe
Phasenzahl: 4
Schutzfunktion: Tropfwassergeschützt
Motortyp: Permanentmagnet
Geräuschpegel: < 40 dB (in 30 cm Abstand);

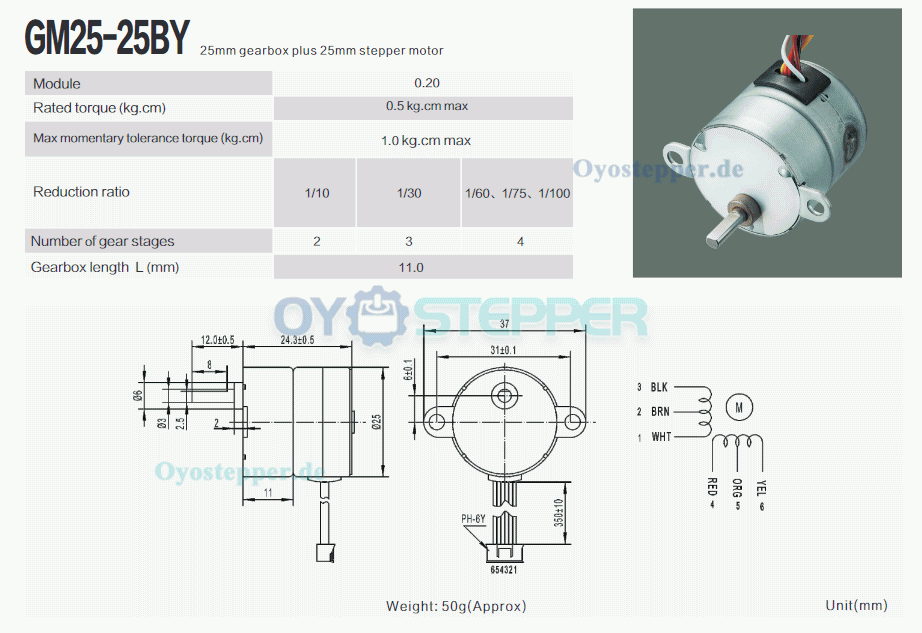

Mechanische Spezifikationen:
Motormaße: 25 × (11 + 18,5) mm
Motordurchmesser: 25 mm
Motorlänge: 25 mm
Wellentyp: D-Flach
D-Flach-Durchmesser: 2,5 mm
D-Flach-Länge: 8 mm
Wellendurchmesser: 3 mm
Wellenlänge: 10 mm
Gewicht: 50 g
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 11+18.5 |
| Schaftdurchmesser(mm) | 3 |
| Abtriebswellentyp | D-Schnitt |
| Schaftlänge(mm) | 10 |
| Getriebetyp | Stirnradgetriebe |
| Gewicht(g) | 50 |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Elektrische Spezifikation | |
| Haltemoment (Ncm) | 9.8 |
| Phasenwiderstand(ohm) | 100 |
| Nennspannung(V) | 12 |
| Strom(A) | 0.12 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Schrittwinkel(°) | 7.5° |
| Anzahl der Phasen | 4 |
