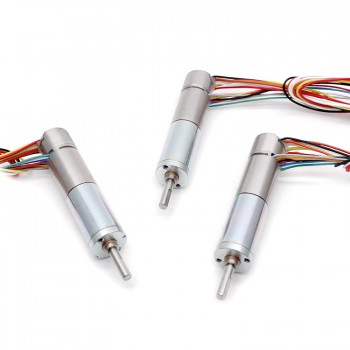

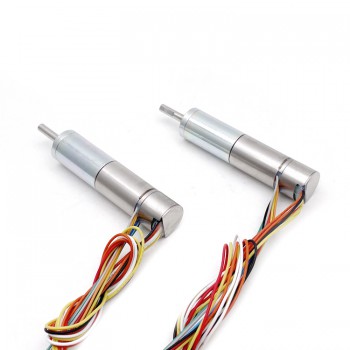

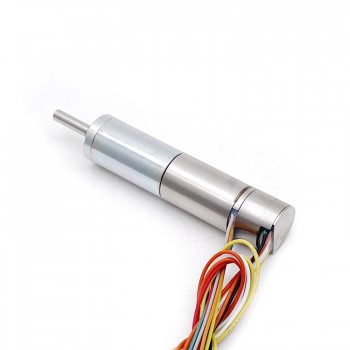

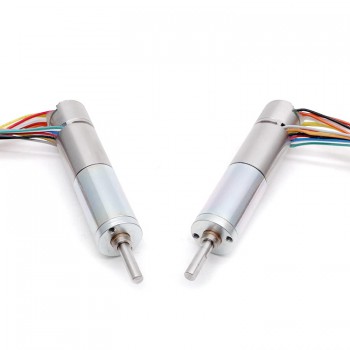

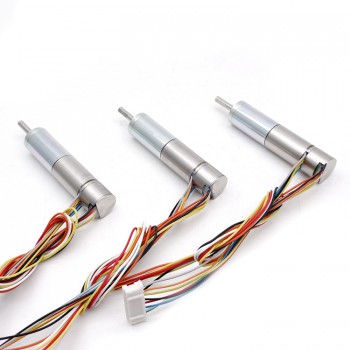

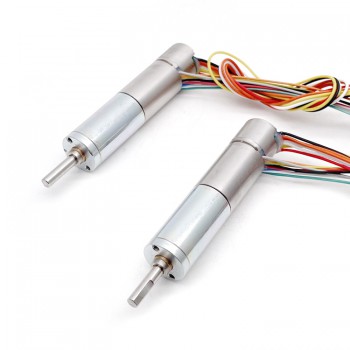

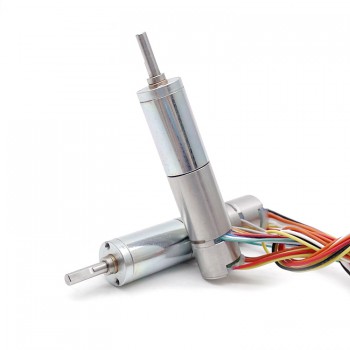

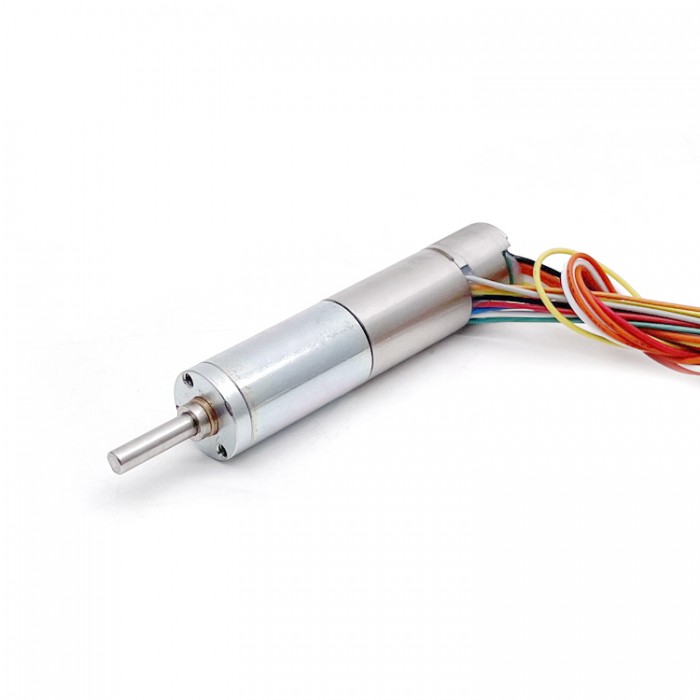

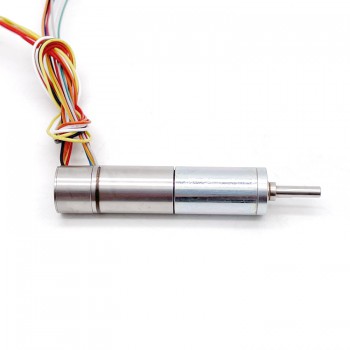

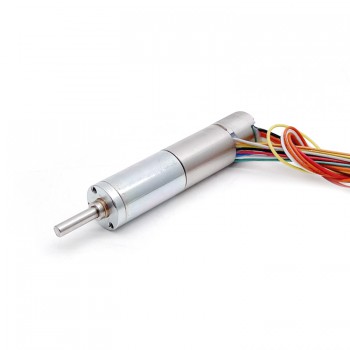

2 Stück 6V 12V kernloser bürstenloser Gleichstrommotor, bürstenloser Getriebemotor, Planetengetriebe, 12 mm

Merkmale:
Vorteile der TBC-Serie kernloser bürstenloser Gleichstrommotoren.

Flache Kennlinie; der Betrieb ist über den gesamten Drehzahlbereich unter Nennlastbedingungen möglich

Durch die Verwendung eines Permanentmagnetrotors wird eine hohe Leistungsdichte bei kompakter Baugröße unterstützt

Geringe Trägheit wirkt sich positiv auf das dynamische Verhalten aus

Keine spezielle Anlaufsteuerung erforderlich

Der Einsatz eines Controllers ist notwendig für den Dauerbetrieb; eine Drehzahlregelung kann darüber erfolgen

Die Frequenz der magnetischen Felder von Rotor und Stator ist gleich;

Untersetzungsverhältnis:4:1/16:1/64:1/256:1/1024:1/4096:1

Stufe: 4:1

Stufe: 16:1

Stufe: 64:1

Stufe: 256:1

Stufe: 1024:1

Stufe: 4096:1;


Anwendungsbereiche:
Boot, Auto, E-Bike, Lüfter, Haushaltsgeräte, Kosmetikinstrumente, Smart-Home-Geräte;

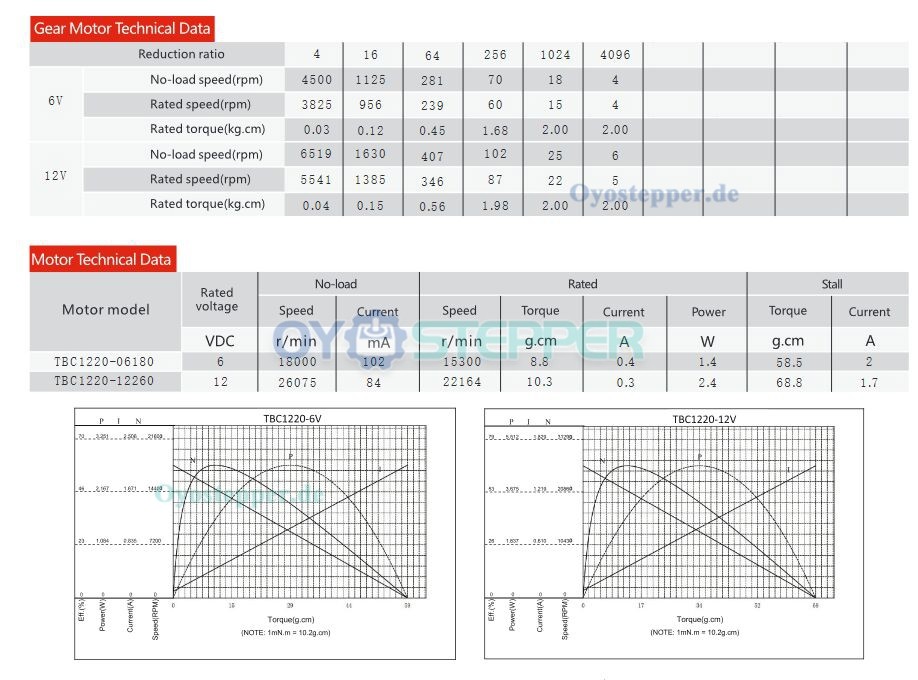

Elektrische Spezifikationen:

Teilenummer: GMP12-TBC1220

Nennspannung: 6 V / 12 V DC

Maximales Nenndrehmoment: 2,0 kg·cm

Maximal kurzzeitig toleriertes Drehmoment: 4,0 kg·cm

Nennstrom: 400 mA (6 V) / 300 mA (12 V)

Leerlaufdrehzahl ohne Getriebe: 18.000 U/min (6 V) / 26.000 U/min (12 V)

Nenndrehzahl ohne Getriebe: 15.300 U/min (6 V) / 22.100 U/min (12 V)

Leerlaufdrehzahl mit Getriebe: 4–6500 U/min

Nenndrehzahl mit Getriebe: 5–5540 U/min

Nennausgangsleistung: 1,4 W (6 V) / 2,4 W (12 V)

Getriebeart: Planetengetriebe

Motortyp: Kernloser bürstenloser DC-Motor

Geräuschpegel: 40–50 dB (gemessen bei 30 cm Abstand)

Effizienzklasse: ≤ Klasse 4

Encoder: 1–1024 Impulse pro Umdrehung;

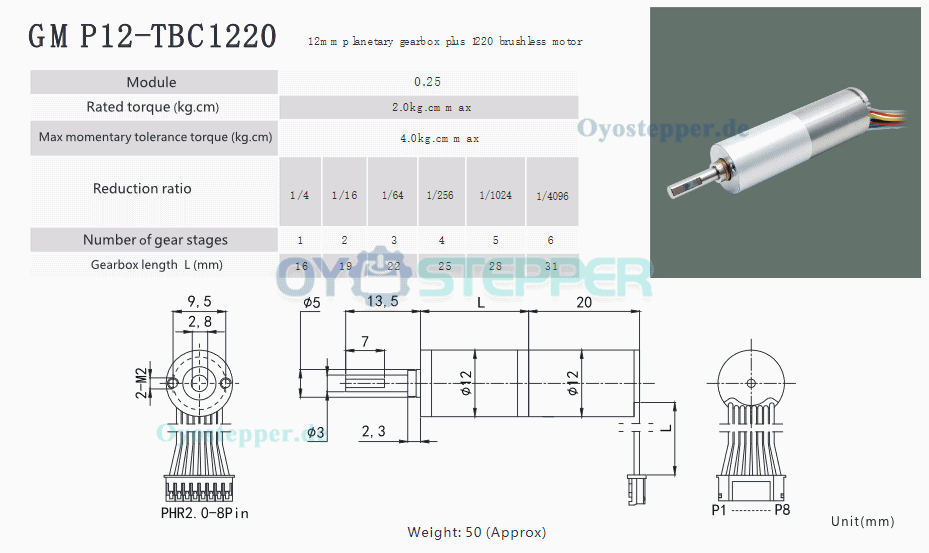

Physikalische Spezifikationen

Motormaße: Ø12,0 mm × 20,0 mm

Motordurchmesser: 12,0 mm

Getriebedurchmesser: Ø12 mm

Getriebelängen: 16 mm / 19 mm / 22 mm / 25 mm / 28 mm / 31 mm

Gesamtlänge: 20 mm + Getriebe

Wellentyp: D-Flachprofil

D-Flachdurchmesser: 2,8 mm

D-Flachlänge: 7 mm

Wellendurchmesser: 3 mm

Wellenlänge: 11,2 mm

Gewicht: 50 g
