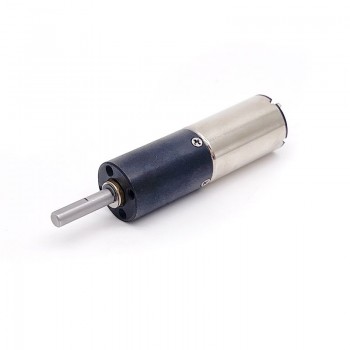

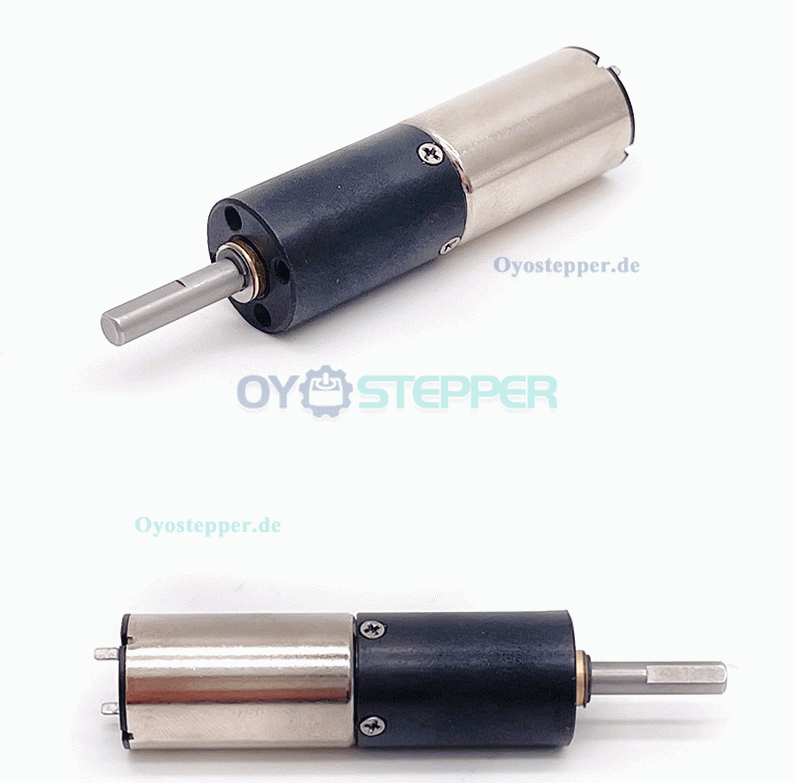

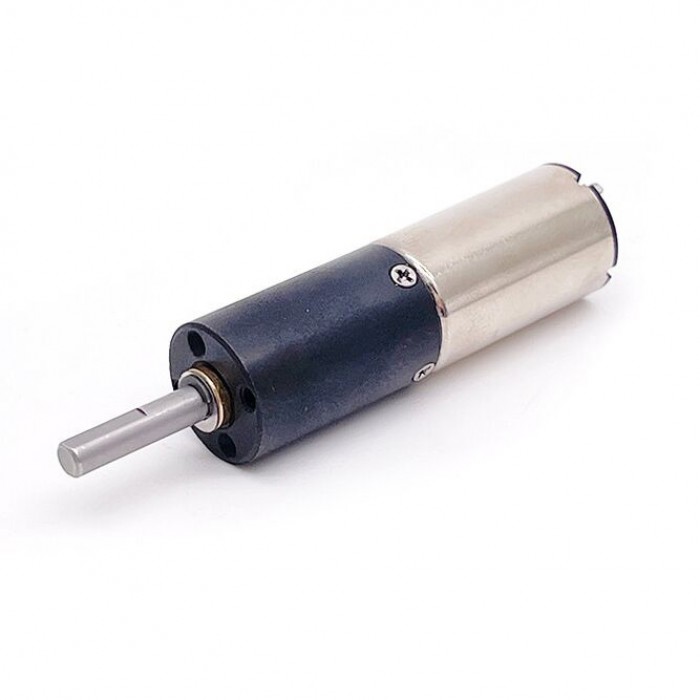

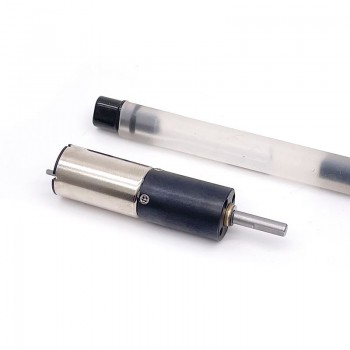

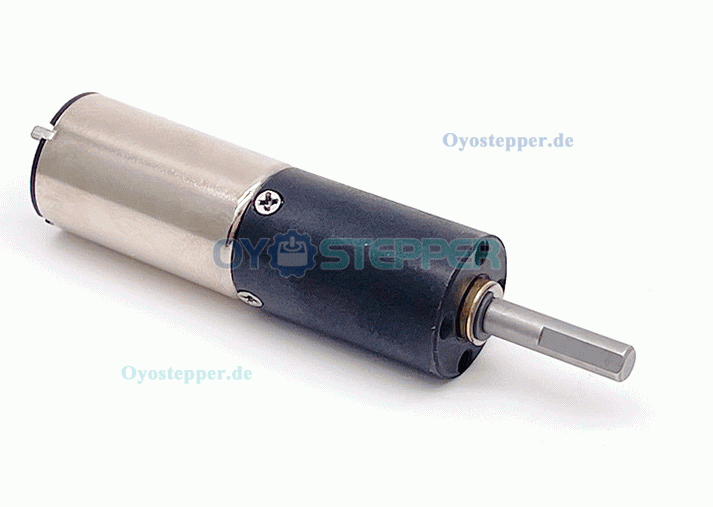

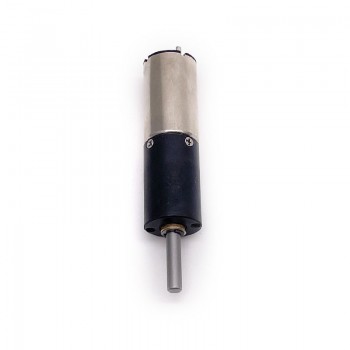

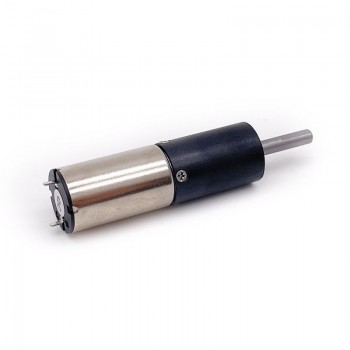

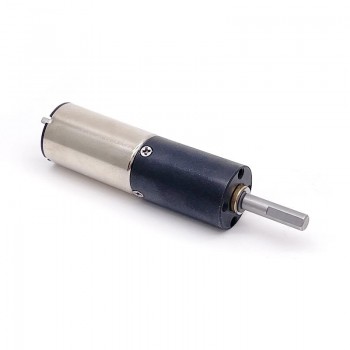

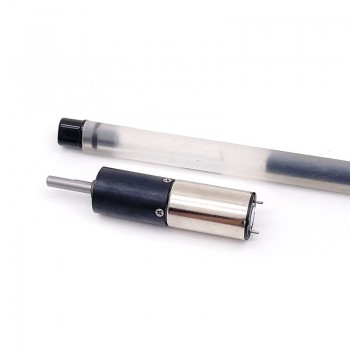

2 Stück Coreless DC-Planetengetriebemotor, 3,7V, 0,25A, 0,12 kg·cm, 1,5W, Ø12 mm, gebürstet
Merkmale
Vorteile der TBC-Serie bürstenloser Gleichstrommotoren mit kernloser Bauweise.
Flache Kennlinie; der Betrieb ist im gesamten Drehzahlbereich unter Nennlastbedingungen möglich
Durch den Einsatz eines Permanentmagnetrotors ist eine hohe Leistungsdichte bei kompakter Bauform erreichbar
Geringe Massenträgheit unterstützt dynamische Eigenschaften
Keine spezielle Startschaltung erforderlich
Ein Steuergerät wird für den Betrieb benötigt; dieses kann auch zur Drehzahlregelung verwendet werden
Die Frequenz der magnetischen Felder von Stator und Rotor ist gleich;
Anwendungsbereiche
Boot, Auto, E-Bike, Lüfter, Haushaltsgeräte, Kosmetikinstrumente, Smart-Home-Anwendungen;
Elektrische Spezifikationen
Teilenummer: GMP12-TDC1220
Ausgangsleistung: 1,5 W
Nennspannung: 3,7 V
Nennstrom: 0,25 A
Nenndrehmoment: 0,12 kg·cm
Leerlaufdrehzahl: 45 U/min
Effizienzklasse: ≤ Klasse 4
Encoder: 1–1024 Impulse pro Umdrehung
Magnetkonstruktion: Permanentmagnet
Getriebeart: Stirnrad-Getriebe (Metallausführung)
Geräuschpegel: 40–50 dB (gemessen bei 30 cm Abstand);

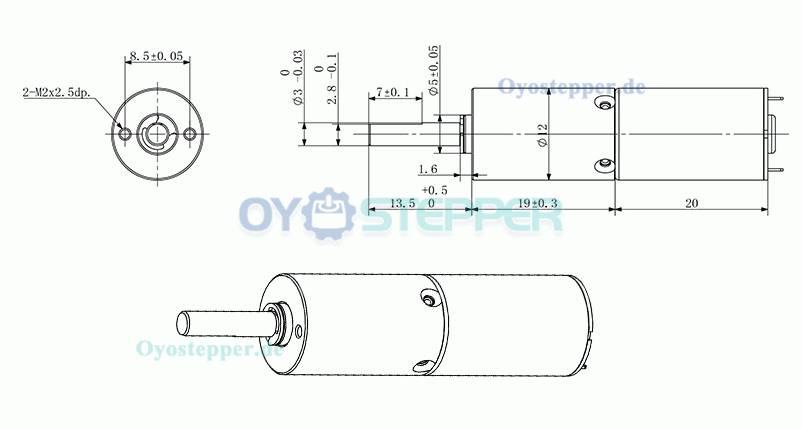

Physikalische Spezifikationen
Motormaße: 12 × 20 mm
Durchmesser: 12 mm
Getriebelänge: 19 mm
Wellenlänge: 11,9 mm
D-Flachlänge: 7 mm
D-Flachdurchmesser: 2,8 mm
Wellendurchmesser: 3 mm
Gewicht: 50 g
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 20+Getriebe |
| Rahmengröße(mm) | Φ12 |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 13.5 |
| Gewicht(g) | 50 |
| Länge des Getriebes(mm) | 19 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Stirnradgetriebe |
| Produktart | Kernloser Bürstenmotor |
| Elektrische Spezifikation | |
| Nennstrom (A) | 0.25 |
| Nennleistung(W) | 1.5 |
| Nennspannung(V) | 3.7 |
| Nenndrehmoment(kg.cm) | 0.12 |
