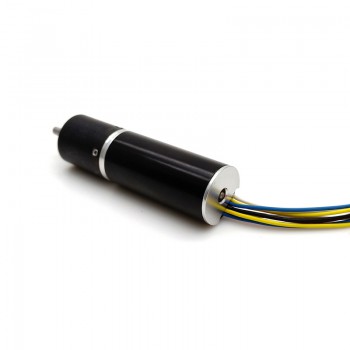

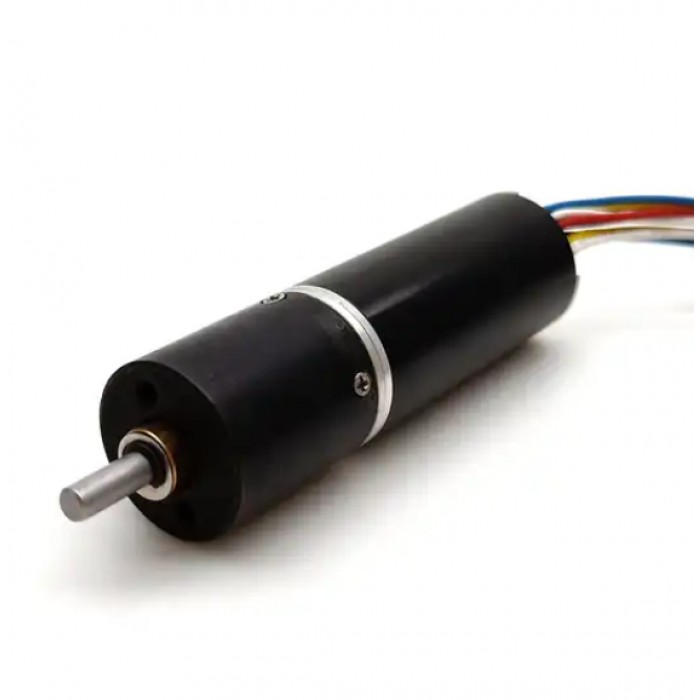

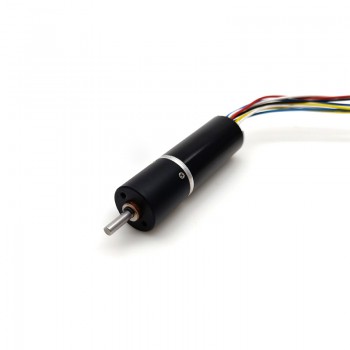

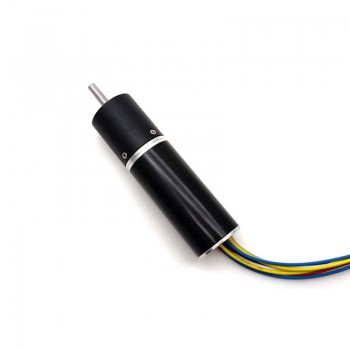

2 Stück 12V 24V kernloser bürstenloser Gleichstrommotor, Planetengetriebe, 3 kg/cm, 9–2700 U/min
- Handbücher und Dokumentation:
Merkmale
Flache Kennlinie, Betrieb über den gesamten Drehzahlbereich unter Lastbedingungen möglich
Durch den Einsatz eines Permanentmagnetrotors wird eine hohe Leistungsdichte bei kompakter Bauweise unterstützt
Geringe Trägheit unterstützt verbesserte dynamische Eigenschaften
Keine spezielle Startschaltung erforderlich

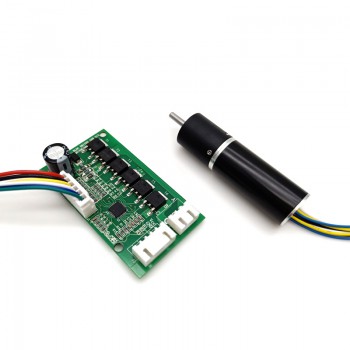

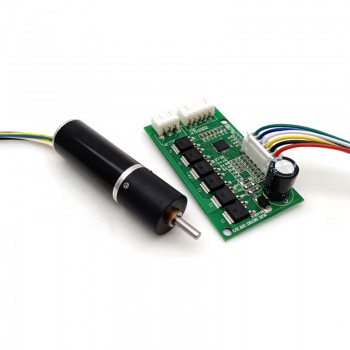

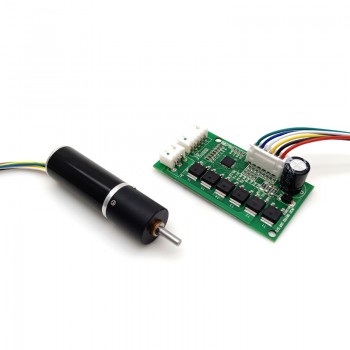

Der Betrieb erfordert stets eine Steuerung; diese kann auch zur Drehzahlregelung verwendet werden
Die Frequenzen der magnetischen Felder von Stator und Rotor sind gleich;
Anwendungsbereiche
BOOTE, Auto, E-Bike, Lüfter, Haushaltsgeräte, Kosmetikinstrumente, Smart-Home-Anwendungen, Robotik (DIY)
Untersetzungsverhältnis:4/16/22.6/64/107/256/361/1024
1 Stufe: 4:1
2 Stufe: 16:1/22.6:1
3 Stufe: 64:1/107:1
4 Stufe: 256:1/361:1
5 Stufe: 1024:1
Elektrische Daten:
Artikelnummer: GMP16T-TEC1636
Nennspannung: 12 V/24 VDC
Nenndrehmoment: max. 3,0 kg/cm
Max. Momentan zulässiges Drehmoment: 5,0 kg/cm
Nennstrom: 390 mA (12 V)/180 mA (24 V)
Leerlaufdrehzahl (ohne Getriebe): 12000 U/min
Nenndrehzahl (ohne Getriebe): 10000 U/min (12 V)/10100 U/min (24 V)
Leerlaufdrehzahl (mit Getriebe): 10–2700 U/min
Nenndrehzahl (mit Getriebe): 9–2200 U/min
Nennleistung: 3,3 W (12 V)/3,4 W (24 V)
Getriebeart: Planetengetriebe
Typ: Bürstenlose DC-Motoren
Effizienz: LE 3
Encoder: 1–1024 Impulse/min
Drehrichtung Rotation: Rechts-/Linkslauf
Konstruktion: Permanentmagnet
Lärm: Niedriges Geräuschniveau;

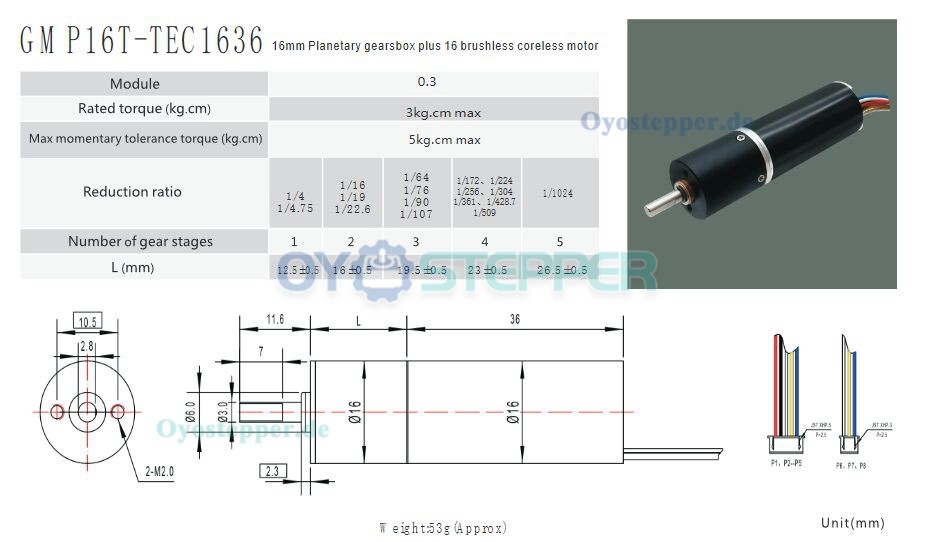

Technische Daten:
Motorgröße: Φ16,0 mm x 36,0 mm
Motordurchmesser: 16,0 mm
Getriebedurchmesser: Φ16
Getriebelänge: 12,5 mm/16 mm/19,5 mm/23 mm/26,5 mm
Länge: 36 mm + Planetengetriebe
Wellentyp: D-förmig
D-förmiger Durchmesser: 2,8 mm
D-förmiger Länge: 7 mm
Wellendurchmesser: 3 mm
Wellenlänge: 9,3 mm
Gewicht: 53 g
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | Φ16 |
| Produktart | DC Coreless Brushless Motors |
| Körper Länge(mm) | 36+Getriebe |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 9.3 |
| Gewicht(g) | 53 |
| Länge des Getriebes(mm) | 12.5 / 16 / 19.5 / 23 / 26.5 |
| Getriebetyp | Planetengetriebe |
| Übersetzungsverhältnis | 4:1 / 16:1 / 22.6:1 / 64:1 / 107:1 / 256:1 / 361:1 / 1024:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Elektrische Spezifikation | |
| Nennleistung(W) | 3.3 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 3 |
| Nenndrehzahl (U/min) | 9-2200 |
| Nennstrom (A) | 0.39 / 0.18 |
