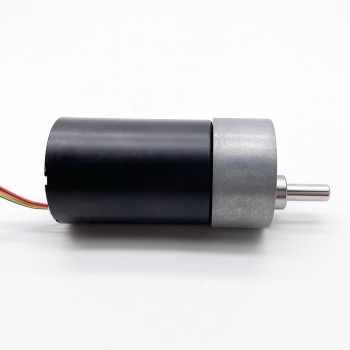

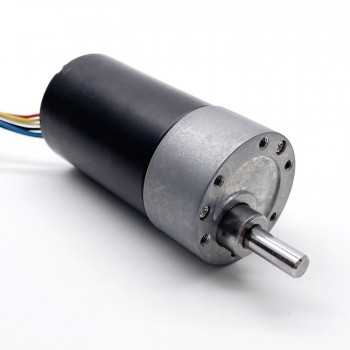

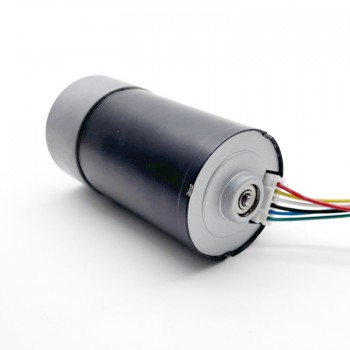

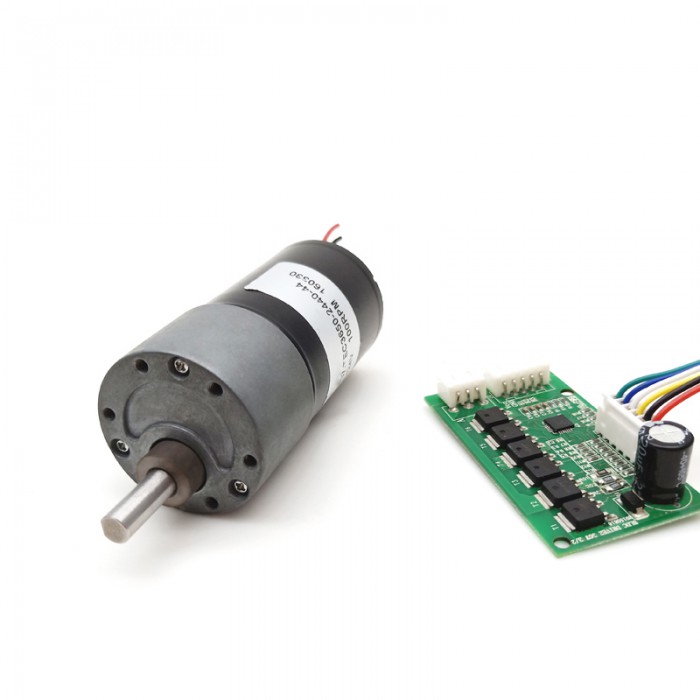

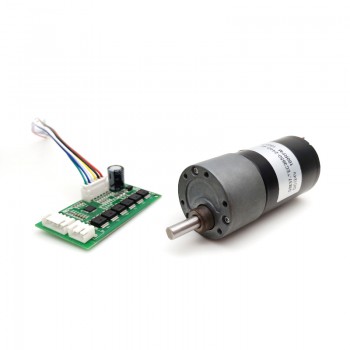

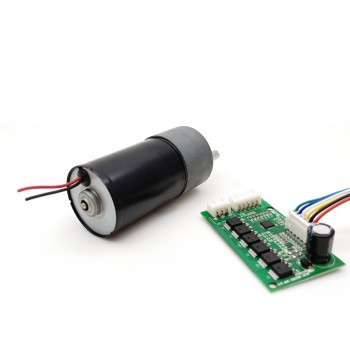

2 Stück Bürstenlose DC-Motor 12V / 24V, mit Stirnradgetriebe, 4–850 U/min, 0,7–10 kg·cm,Gleichstrommotor

Eigenschaften:

Kompakter bürstenloser Gleichstrommotor mit niedriger Drehzahl und anwendungsspezifischem Drehmoment.

Geeignet für Anwendungen mit geringem Durchmesser, niedrigem Geräuschpegel und höherem Drehmomentbedarf.

Ausgestattet mit Planetengetriebe: platzsparende Bauweise, geräuscharm;

Außendurchmesser ab 12 mm

Nenndrehzahl ab 4 U/min

Drehmoment bis zu 6000 mNm

Für anspruchsvolle Umgebungsbedingungen geeignet

Übersetzungsverhältnisse:

2-stufig: 6:1 / 10:1

3-stufig: 30:1

4-stufig: 44:1 / 56:1 / 90:1

5-stufig: 169:1 / 270:1

6-stufig: 506:1 / 810:1;

Anwendungsbereiche:

Geeignet für Anwendungen wie z. B.:

Roboter, elektronische Schlösser, automatische Jalousien, USB-Ventilatoren, Spielautomaten, Banknotenprüfer, Münzrückgabesysteme, Zählgeräte, Handtuchspender, automatische Türen, Peritonealgeräte, TV-Halterungen, Büro- und Haushaltsgeräte usw.

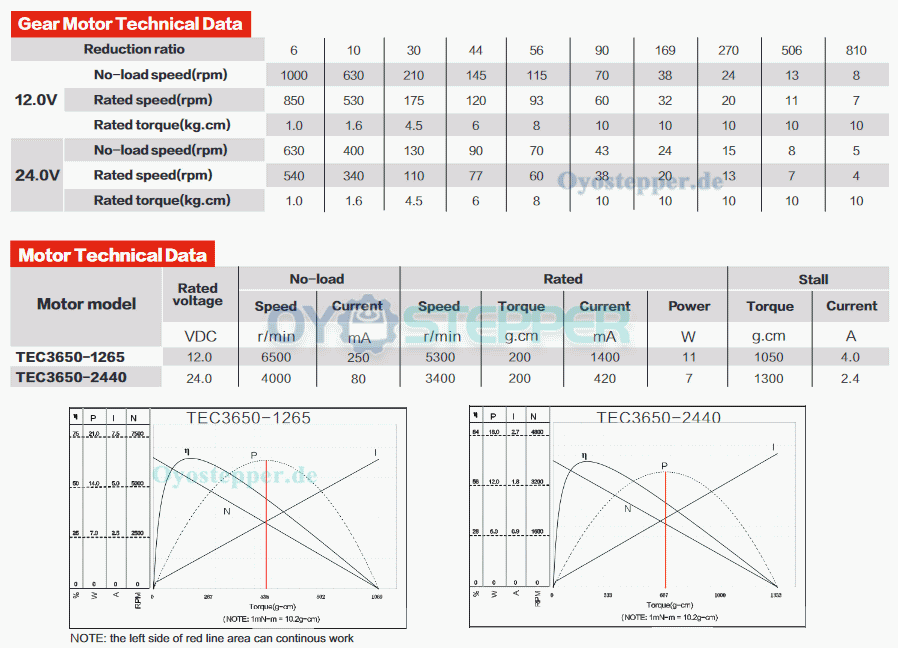

Elektrische Spezifikationen:

Teilenummer: GM37-TEC3650

Nennspannung: 12 V / 24 V DC

Nennmoment: bis zu 8,0 kg·cm

Kurzzeit-Toleranzmoment: max. 15,0 kg·cm

Nennstrom: 1400 mA (12 V) / 420 mA (24 V)

Leerlaufdrehzahl ohne Getriebe: 6500 U/min (12 V) / 4000 U/min (24 V)

Nenndrehzahl ohne Getriebe: 5300 U/min (12 V) / 3400 U/min (24 V)

Leerlaufdrehzahl mit Getriebe: 5–1000 U/min

Nenndrehzahl mit Getriebe: 4–850 U/min

Nennleistung: 11 W (12 V) / 7 W (24 V)

Getriebeart: Stirnradgetriebe

Motortyp: DC-Getriebemotor

Geräuschpegel: 40–50 dB (gemessen aus 30 cm Entfernung).

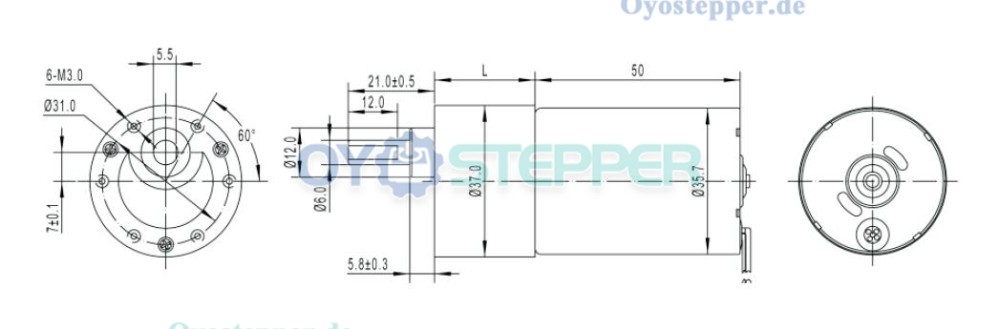

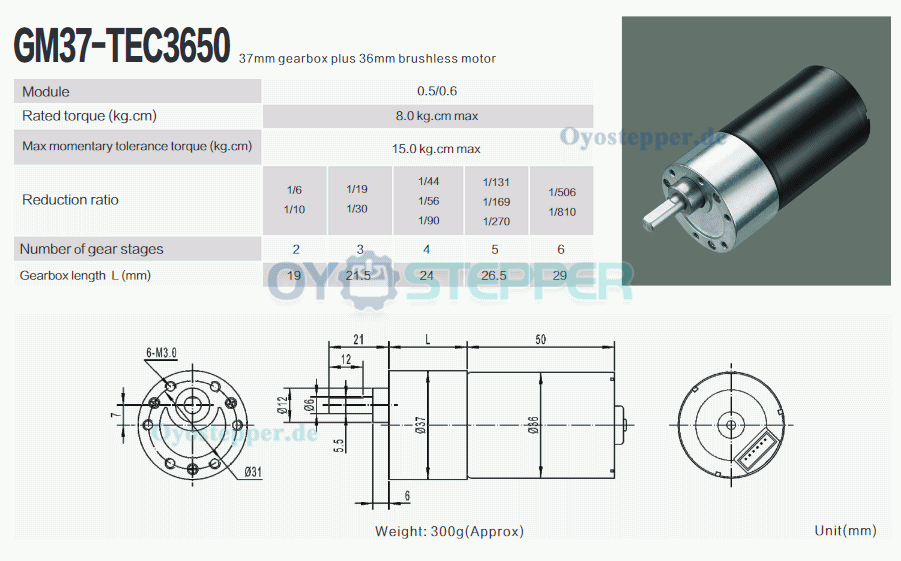

Physikalische Spezifikationen:

Motordurchmesser: Ø35,7 mm

Motorlänge: 50,0 mm

Getriebedurchmesser: Ø37 mm

Getriebelänge: 19 / 21,5 / 24 / 26,5 / 29 mm

Gesamtlänge: 30,8 mm + Getriebe

Wellenform: D-Flach

D-Schnitt-Durchmesser: 5,5 mm

D-Schnitt-Länge: 12 mm

Wellendurchmesser: 6 mm

Wellenlänge: 15 mm

Gewicht: ca. 300 g
