2 Stück BLDC-Getriebemotor 12V / 24V, mit Stirnradgetriebe, 0,2–5 kg·cm, Bürstenlose DC-Motor

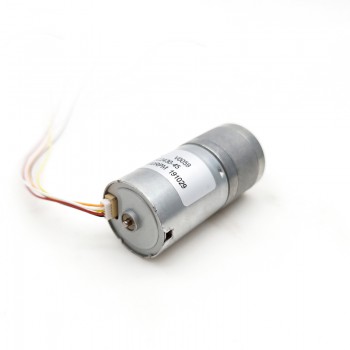

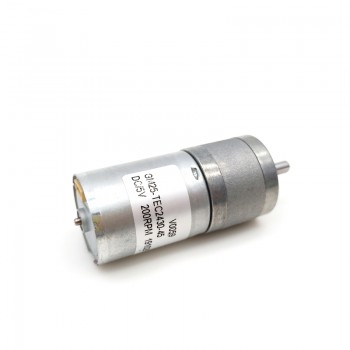

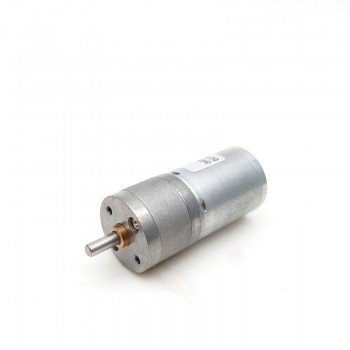

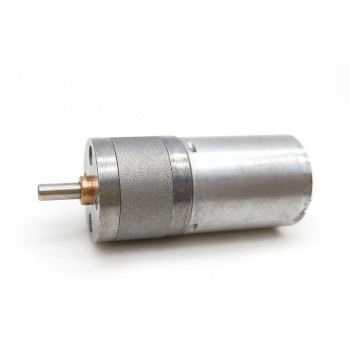

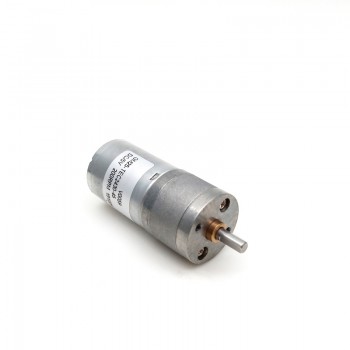

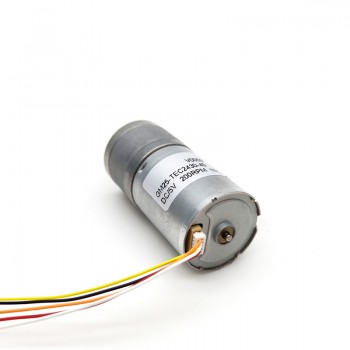

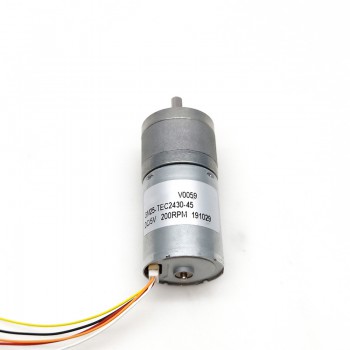

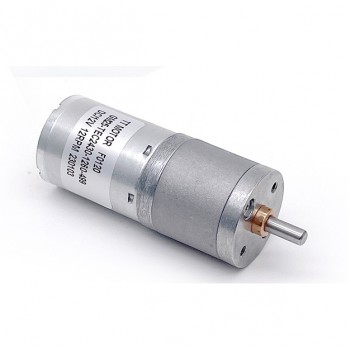

Der bürstenlose Gleichstrommotor GM25-TEC2430 ist für Anwendungen mit begrenztem Bauraum und erhöhtem Drehmomentbedarf ausgelegt. Er eignet sich für Einsatzszenarien mit kleinem Durchmesser und niedrigem Geräuschpegel. Der Motor kann mit einem Planetengetriebe kombiniert werden, das bei kompaktem Aufbau eine Nenndrehzahl ab 4 U/min und ein Drehmoment von bis zu 6000 mNm ermöglicht. Der Betrieb ist auch unter anspruchsvollen Umgebungsbedingungen möglich.
Verfügbare Übersetzungsverhältnisse:
2-stufig: 4:1
3-stufig: 10:1
4-stufig: 21:1
5-stufig: 34:1, 47:1
6-stufig: 78:1, 103:1
7-stufig: 130:1, 227:1
8-stufig: 499:1

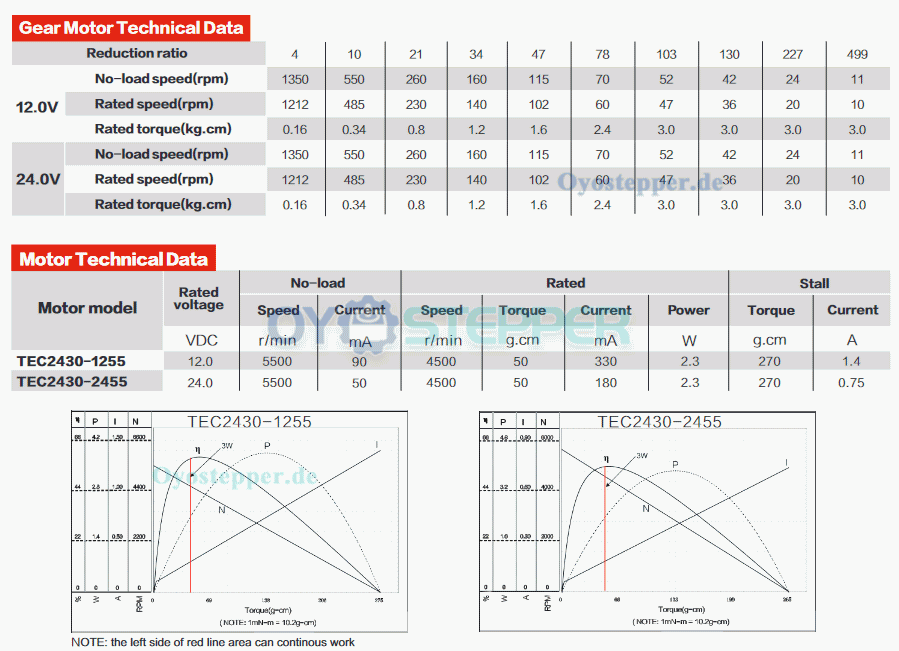

Elektrische Daten:
Nennspannung: 12 V / 24 V DC
Nennmoment: bis zu 3,0 kg·cm
Max. kurzzeitiges Drehmoment: 6,0 kg·cm
Nennstrom: 330 mA (12 V) / 180 mA (24 V)
Leerlaufdrehzahl ohne Getriebe: 5500 U/min
Nenndrehzahl ohne Getriebe: 4500 U/min
Leerlaufdrehzahl mit Getriebe: 11–1350 U/min
Nenndrehzahl mit Getriebe: 10–1212 U/min
Nennleistung: 2,3 W
Getriebetyp: Stirnradgetriebe
Motortyp: DC-Getriebemotor
Wirkungsgrad: ca. 65 %
Geräuschpegel: 40–50 dB (gemessen aus 30 cm Entfernung)

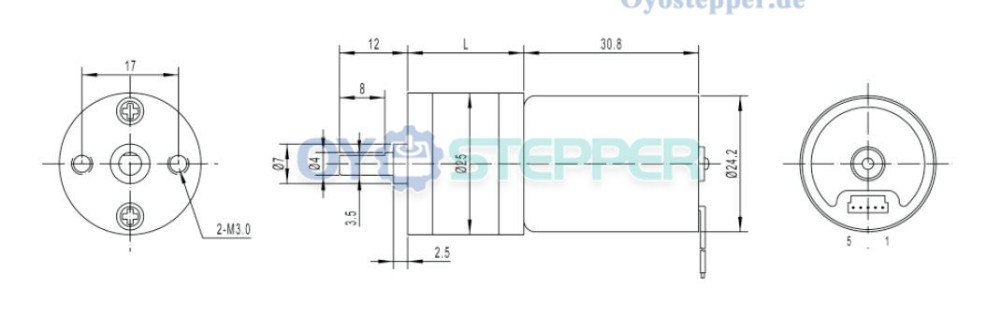

Physikalische Daten:
Motordurchmesser: 24,2 mm
Motorlänge: 30,8 mm
Getriebedurchmesser: 25 mm
Getriebelänge: 17–27 mm (modellabhängig)
Gesamtlänge: 30,8 mm + Getriebe
Wellenform: D-Flach
D-Schnitt-Durchmesser: 3,5 mm
D-Schnitt-Länge: 8 mm
Wellendurchmesser: 4 mm
Wellenlänge: 9,5 mm
Gewicht: ca. 100 g

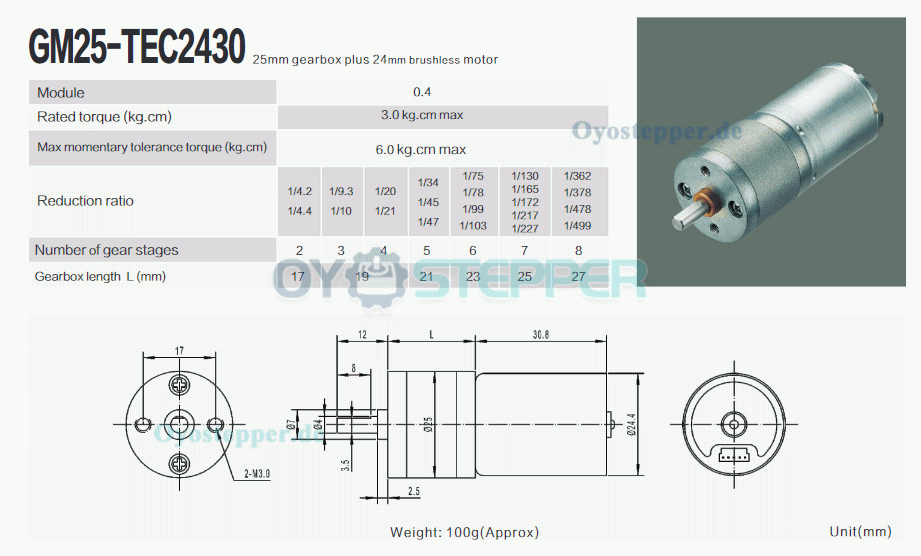

| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 30.8+Getriebe |
| Rahmengröße(mm) | Φ24.2 |
| Schaftdurchmesser(mm) | 3.5 |
| Schaftlänge(mm) | 8 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 100 |
| Länge des Getriebes(mm) | 17 / 19 / 21 / 23 / 25 / 27 |
| Getriebetyp | Stirnradgetriebe |
| Übersetzungsverhältnis | 4:1 / 10:1 / 21:1 / 34:1 / 47:1 / 78:1 / 103:1 / 130:1 / 227:1 / 499:1 |
| Produktart | Gleichstrom-Stirnradgetriebemotor |
| Elektrische Spezifikation | |
| Nennstrom (A) | 0.33 / 0.18 |
| Nennleistung(W) | 2.3 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 3 |
| Nenndrehzahl (U/min) | 10-1212 |
