Nema 14 Schrittmotor Hohlwelle Bipolar 1,8 Grad 18Ncm 0.8A 5.4V Nema14 Schrittmotor
Nema 14 Schrittmotor Hohlwelle Bipolar 1,8 Grad 18Ncm 0.8A 5.4V Nema14 Schrittmotor

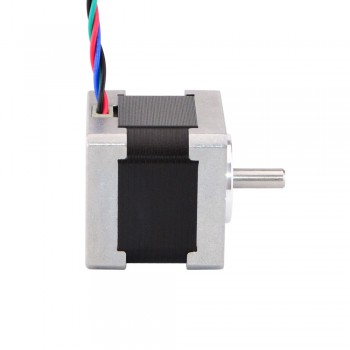

Dieser bipolae Nema 14 Schrittmotor mit einer Hohlwelle. Die Welle mit 5mm Außendurchmesser und 3mm Innendurchmesser, hat 4 Drähte, jede Phase zeichnet 0,8A bei 5,4V, mit einem Haltemoment von 18Ncm (25.5oz.in).
Elektrische Spezifikation
- Hersteller #: 14HS13-0804SH
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 18Ncm(25.5oz.in)
- Strom: 0.8A
- Stromspannung: 5.4V
- Phasenwiderstand: 6.8ohms
- Induktivität: 10mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 35 x 35mm
- Körper Länge: 34mm
- Shaft OD: Φ5mm
- Shaft ID: Φ3mm
- Schaftlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 400mm
- Gewicht: 190g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 18 |
| Haltemoment (oz.in) | 25.5 |
| Induktivität(mH) | 10 |
| Phasenwiderstand(ohm) | 6.8 |
| Nennstrom (A) | 0.8 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | 35x35 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | Hohlwellen |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 15 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 400 |
| Gewicht(g) | 170 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
