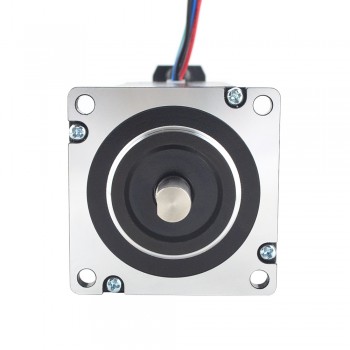

P-Serie Nema 24 Schrittmotor 1.8 Grad 3 Nm 5,0A 2 Phasen mit Elektromagnetischer Bremse
P-Serie Nema 24 Schrittmotor 1.8 Grad 3 Nm 5,0A 2 Phasen mit Elektromagnetischer Bremse
Elektrische Spezifikation
- Hersteller #: 24BK20-30
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 3 Nm(424.92 oz.in)
- Strom: 5.0 A
- Phasenwiderstand: 0.43 ohms
- Induktivität: 1.8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 60 x 60 mm
- Körper Länge: 85 mm
- Schaftdurchmesser: Φ10 mm
- Schaftlänge: 21 mm
- D-cut Wellenlänge: 15 mm
- Anzahl Leiter: 4
- Leitungslänge: 500 mm
- Gewicht: 1.3 kg
Bremsanschlüsse
- Rot--24V+
- Rot--24V-
- 2.0Nm
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 24BK20-30.pdf
- Drehmomentkurve: 24BK20-30 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 424.92 |
| Induktivität(mH) | 1.8 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 24 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 0.43 |
| Nennstrom (A) | 5.0 |
| Schaftdurchmesser(mm) | 10 |
| Schaftlänge(mm) | 21 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| Bremsspezifikation | |
| Antriebsspannung(V) | 24 |
| Statisches Reibungsmoment(oz.in) | 283.28 |
