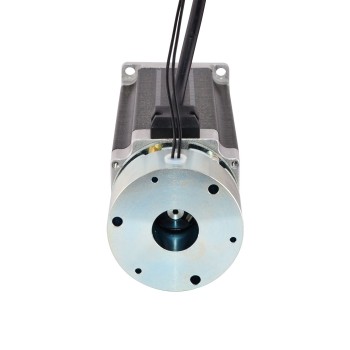

Nema 23 Schrittmotor Bipolar 3 Nm 1,8 Grad mit Bremsreibmoment 2,0 Nm
Nema 23 Schrittmotor Bipolar 3 Nm 1,8 Grad mit Bremsreibmoment 2,0 Nm
Spezifikation
- Hersteller #: 23HS45-4204D
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 3Nm(425oz.in)
- Strom: 4.2A
- Stromspannung: 3.78V
- Phasenwiderstand: 0.9ohms
- Induktivität: 3.8mH ± 20%(1KHz)
- Rahmengröße: 57 x 57mm
- Körper Länge: 113mm
- Schaftdurchmesser: Φ8mm
- Schaftlänge: 21mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 1.6kg
Bremsspezifikation
- Bremstyp: Keine Anregung
- Statisches Reibungsmoment: 2Nm(283.2oz.in)
- Trägheitsmoment: 3.8x10-6 kg.cm2
- Stromspannung: 24V
- Leistung: 11.5W
- Hitzebeständigkeitsklasse: F
- Max. Geschwindigkeit: 5000rpm
- Gewicht: 0.4kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
Ressourcen
- Motordatenblatt: 23HS45-4204D-B200.pdf
- Bremsendatenblatt: SWB-03.pdf
| Spezifikation | |
|---|---|
| Schrittwinkel(°) | 1.8 |
| Körper Länge(mm) | 113 |
| Haltemoment (Ncm) | 280 |
| Haltemoment (oz.in) | 396.5 |
| Induktivität(mH) | 3.8 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 23 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 0.9 |
| Nennstrom (A) | 4.2 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 21 |
| Bipolar/Unipolar | Bipolar |
| Bremsspezifikation | |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit(rpm) | 5000 |
| Trägheitsmoment(kg.cm2) | 3.8x10-6 |
| Leistung(W) | 11.5 |
| Statisches Reibungsmoment(Nm) | 2 |
| Statisches Reibungsmoment(oz.in) | 283 |
| Antriebsspannung(V) | 24 |
