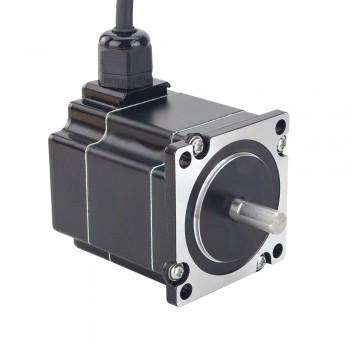

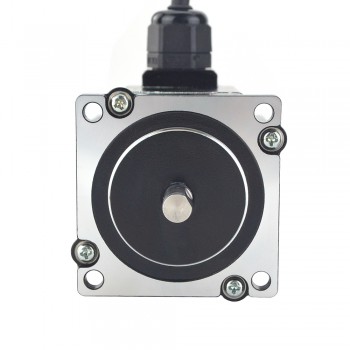

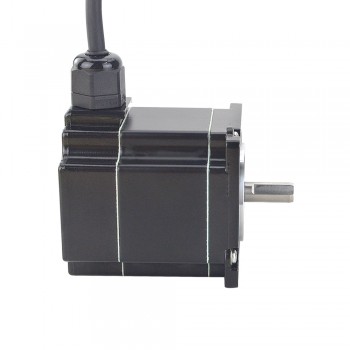

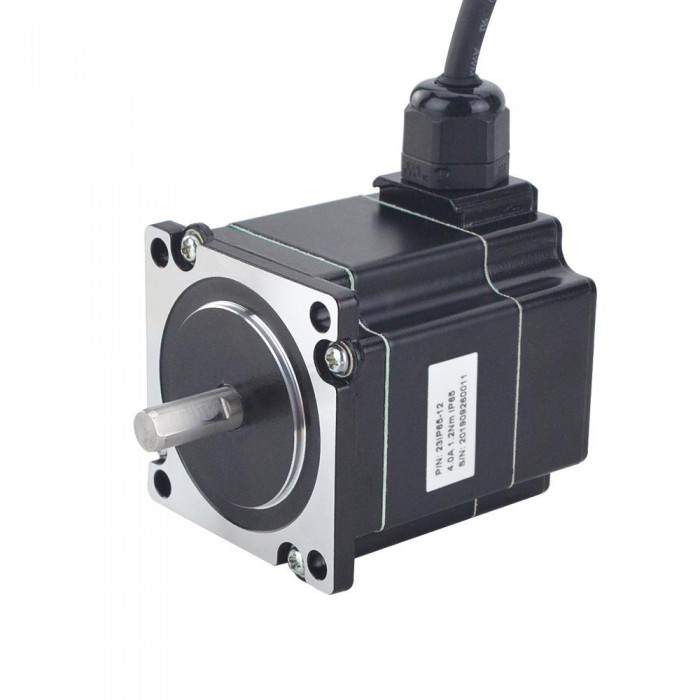

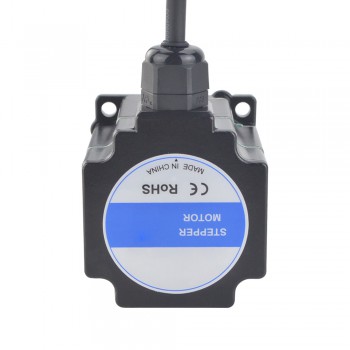

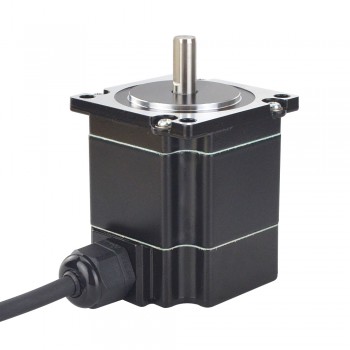

P Serie IP65 Nema 23 Wasserdichter Schrittmotor 1.8 Grad 4.0A 1.2Nm 2 Phasen Nema23 Schrittmotor
P Serie IP65 Nema 23 Wasserdichter Schrittmotor 1.8 Grad 4.0A 1.2Nm 2 Phasen Nema23 Schrittmotor
Elektrische Spezifikation
- Hersteller #: 23IP65-12
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 1.2 Nm(169.97 oz.in)
- Strom: 4.0 A
- Phasenwiderstand: 0.47 ohms
- Induktivität: 1.4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57 mm
- Körper Länge: 65 mm
- Schaftdurchmesser: Φ8 mm
- Schaftlänge: 21 mm
- D-cut Wellenlänge: 15 mm
- Leitungslänge: 1000 mm
- Gewicht: 0.8 kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 23IP65-12.pdf
Drehmomentkurve: 23IP65-12 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 120 |
| Haltemoment (oz.in) | 169.97 |
| Induktivität(mH) | 1.4 |
| Leitungslänge(mm) | 1000 |
| Nema Größe | Nema 23 |
| Phasenwiderstand(ohm) | 0.47 |
| Nennstrom (A) | 4 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 21 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| IP-Schutz | IP65 |
| Luftfahrtstecker | PG9 |
