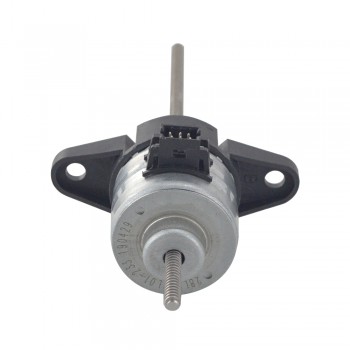

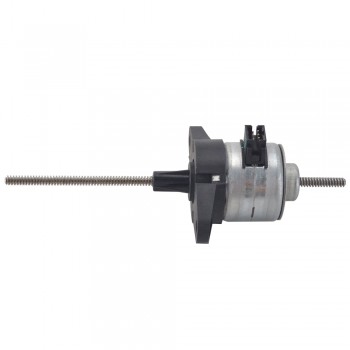

Linearer PM-Schrittmotor 2 Phasen 0,46 A Leitung 1 mm/0,039" Länge 120 mm

Linearer PM-Schrittmotor 2 Phasen 0,46 A Leitung 1 mm/0,039" Länge 120 mm
Artikelnummer:28LN24L01-233
Rezension schreiben
Preis:€14.39
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €13.67 5%
30 €13.38 7%
50 €12.96 10%
100 €12.23 15%
In den Warenkorb legen

Linearer PM-Schrittmotor 2 Phasen 0,46 A Leitung 1 mm/0,039" Länge 120 mm



Elektrische Spezifikation

  • Hersteller #: 28LN24L01-233
  • Motorentyp: PM Non-Captive Linear Stepper
  • Anzahl der Phasen: 2
  • Schrittwinkel: 15 Grad
  • Strom: 0.46 A
  • Schub: 40 N(100 Hz)
  • Phasenwiderstand: 10.8 ± 7% ohms(20 ℃)
  • Induktivität: 6 mH ± 20%
  • IP-Schutz: IP40
  • Lebensdauer: 1500000 cycles

Physikalische Spezifikation

  • Rahmengröße: Φ27 mm
  • Körper Länge: 30.8 mm
  • Leitspindellänge: 120 mm(4.724")
  • Leitspindeldurchmesser: Φ3.5 mm(0.138")
  • Spindelsteigung: 1 mm(0.039")
  • Führen/Schritt: 0.0417 mm(0.00164")
  • Anzahl Leiter: 4
  • Gewicht: 73.8 g

Verbindung

A+
A-
B+
B-
3
1
4
6



Ressourcen

Vollständiges Datenblatt: 28LN24L01-233.pdf

Précédent: Externer PM Linearschrittmotor 0,143 A Leitung 1,22 mm/0,047" Länge 174 mm
Suivant: Externer PM-Linearschrittmotor 0,28 A Leitung 0,5 mm/0,0197" Länge 21,5 mm
Elektrische Spezifikation
Induktivität(mH) 6
Phasenwiderstand(ohm) 10.8
Schrittwinkel(°) 15
Motorentyp Nicht gefangen
Anzahl der Phasen 2
Physikalische Spezifikation
Körper Länge(mm) 30.8
Rahmengröße(mm) Φ27
Leitungslänge(mm) 0.46
Leitspindeldurchmesser(mm) Φ3.5
Leitspindellänge(mm) 120
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 1
Leitspindelhub/Schrittlänge(mm) 0.0417
