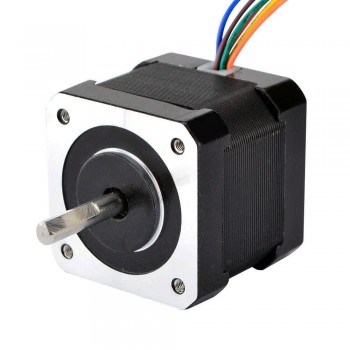

Nema 17 Schrittmotor Unipolar 0,9 Grad 26Ncm 0,4A 12V 6 Drähte Hybrid-Schrittmotor
Dieser Unipolar Nema 17 Schrittmotor mit Schrittwinkel 0,9Grad und Größe 42x42x39mm. Es hat 6 Drähte, jede Phase zieht Strom 0.4A bei 12V, mit Haltemoment 26Ncm (36.8oz.in).
Elektrische Spezifikation
Hersteller #: 17HM15-0406S
Motorentyp: Unipolarer Schrittmotor
Schrittwinkel: 0.9 Grad
Haltemoment: 26Ncm(36.8oz.in)
Strom: 0.4A
Stromspannung: 12V
Phasenwiderstand: 30ohms
Induktivität: 30mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 39mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 6
Leitungslänge: 500mm
Gewicht: 300g
Verbindung
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
Orange
|
GRN
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36.8 |
| Induktivität(mH) | 30 |
| Phasenwiderstand(ohm) | 30 |
| Nennstrom (A) | 0.4 |
| Schrittwinkel(°) | 0.9 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 39 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Anzahl der Leiter | 6 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 280 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
