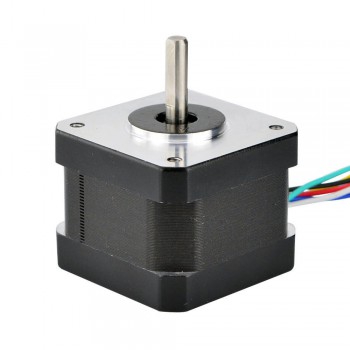

Nema 17 Schrittmotor Unipolar 12 Volt 0,9 Grad 16Ncm 0,3A 12V 6 Drähte Hybrid-Schrittmotor

Nema 17 Schrittmotor Unipolar 12 Volt 0,9 Grad 16Ncm 0,3A 12V 6 Drähte Hybrid-Schrittmotor
Artikelnummer:17HM13-0316S
Rezension schreiben
Preis:€13.88
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €13.19 5%
30 €12.91 7%
50 €12.49 10%
100 €11.80 15%
In den Warenkorb legen

Nema 17 Schrittmotor Unipolar 12 Volt 0,9 Grad 16Ncm 0,3A 12V 6 Drähte Hybrid-Schrittmotor



Dieser unipolare Nema 17-Schrittmotor mit einem Schrittwinkel von 0,9 Grad und einer Größe von 42 x 42 x 34 mm. Es hat 6 Drähte, jede Phase zieht Strom 0,31,0 A bei 12 V, mit einem Haltemoment von 16 Ncm (22,7 oz.in).



Elektrische Spezifikation

  • Hersteller #: 17HM13-0316S
  • Motorentyp: Unipolar Stepper
  • Schrittwinkel: 0.9 Grad
  • Haltemoment: 16Ncm(22.7oz.in)/23Ncm(31.8oz.in)
  • Strom: 0.31A/0.22A
  • Stromspannung: 12V
  • Phasenwiderstand: 38.5ohms/77.0ohms
  • Induktivität: 36mH ± 20%(1KHz)/144mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 34mm
  • Schaftdurchmesser: Φ5mm
  • Schaftlänge: 20mm
  • Double D-Schnittlänge: 15mm
  • Anzahl Leiter: 6
  • Leitungslänge: 500mm
  • Gewicht: 300g

Verbindung

A+
O+
A-
B+
O-
B-
Schwarz
Gelb
GRN
Rot
Weiss
Blau



Ressourcen

Précédent: Nema 17 Schrittmotor Bipolar 0.9 deg 11Ncm 1.2A 3.6V 4 Drähte Hybrid-Schrittmotor
Suivant: Doppelwellen Nema17 Schrittmotor Unipolar 0,9 Grad 16 Ncm 0,3A 12V 42 x 34 mm 6 Drähte Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Unipolar
Haltemoment (Ncm) 16
Haltemoment (oz.in) 22.7
Induktivität(mH) 36
Phasenwiderstand(ohm) 35.8
Nennstrom (A) 0.31
Schrittwinkel(°) 0.9
Physikalische Spezifikation
Körper Länge(mm) 34
Rahmengröße(mm) 42x42
Einzelne Welle/Doppelwelle Einzelne Welle
Abtriebswellentyp D-Cut
Schaftdurchmesser(mm) 5
Schaftlänge(mm) 20
Anzahl der Leiter 6
Leitungslänge(mm) 500
Gewicht(g) 280
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
