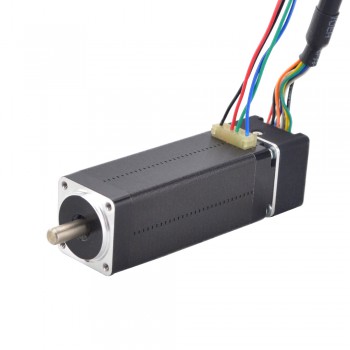

Nema 8 Closed Loop Schrittmotor 1.8 Grad 0.8 A 0,054 Nm 5V Encoder 1000CPR 2 Phasen Schrittmotor

Nema 8 Closed Loop Schrittmotor 1.8 Grad 0.8 A 0,054 Nm 5V Encoder 1000CPR 2 Phasen Schrittmotor
Artikelnummer:8HS22-0804D-E1000
Rezension schreiben
Preis:€83.63
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €79.45 5%
10 €77.77 7%
50 €75.27 10%
100 €71.08 15%
In den Warenkorb legen

Nema 8 Closed Loop Schrittmotor 1.8 Grad 0.8 A 0,054 Nm 5V Encoder 1000CPR 2 Phasen Schrittmotor



Elektrische Spezifikation

  • Hersteller #: 8HS22-0804D-E1000
  • Anzahl der Phasen: 2
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 0.054 Nm(7.65oz.in)
  • Strom: 0.8 A
  • Phasenwiderstand: 8.5 ohms± 10%
  • Induktivität: 5.6 mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 20 x 20 mm
  • Körper Länge: 55 mm
  • Schaftdurchmesser: Φ4 mm
  • Schaftlänge: 10 mm
  • Leitungslänge: 300 mm
  • Gewicht:123g

Encoder Spezifikation

  • Antriebsspannung: 5V
  • Ausgangsstrom: 55mA
  • Auflösung: 1000ppr
  • Ausgangssignal: 2 Channels
  • Bohrungsdurchmesser: Φ8mm
  • Ausgangsfrequenz: ≤1MHz
  • Laufgeschwindigkeit: ≤5000rpm
  • IP-Schutz: IP20

Verbindung

A+
A-
B+
B-
Schwarz
GRN
Rot
Blau



Ressourcen

Précédent: Nema 14 Closed-Loop Getriebeschrittmotor 14:1 mit Encoder 300CPR 3 Phasen 1.8 Grad 0.4Nm Bipolar Getriebe Schrittmotor
Suivant: Nema 11 Closed-Loop-Schrittmotor 0,1 Nm 2 Phasen mit Encoder 1000CPR 2 Phasen
Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 5.4
Haltemoment (oz.in) 7.65
Induktivität(mH) 5.6
Leitungslänge(mm) 300
Nema Größe Nema 8
Anzahl der Leiter 4
Phasenwiderstand(ohm) 8.5
Nennstrom (A) 0.8
Schaftdurchmesser(mm) 4
Schaftlänge(mm) 10
Schrittwinkel(°) 1.8
Encoder Spezifikation
Ausgangsstrom(mA) 55
Ausgangsfrequenz ≤1MHz
Nennspannung(V) 5
Auflösung(CPR) 1000
Ausgangssignalkanäle 3
