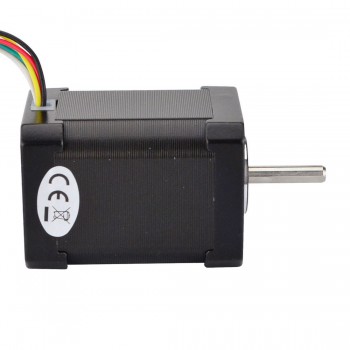

Nema 17 Schrittmotor Unipolar 1,8 Grad 65Ncm 1,2A 7,2V 42x42x60mm 6 Drähte Hybrid-Schrittmotor
Nema 17 Schrittmotor Unipolar 1,8 Grad 65Ncm 1,2A 7,2V 42x42x60mm 6 Drähte Hybrid-Schrittmotor
Dieser Unipolar Nema 17 Schrittmotor mit Schrittwinkel 1.8deg und Gräße 42x42x48mm. Es hat 6 Drähte, jede Phase zeichnet 1.2.0A, mit Haltemoment bis zu 65Ncm (92oz.in).
Elektrische Spezifikation
- Hersteller #: 17HS24-1206S
- Motorentyp: Unipolar Stepper
- Schrittwinkel: 1.8 Grad
- Haltemoment: 65Ncm(92oz.in)
- Strom: 1.2A
- Stromspannung: 7.2V
- Phasenwiderstand: 6.0ohms
- Induktivität: 7.0mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Körper Länge: 60mm
- Schaftdurchmesser: Φ5mm
- Schaftlänge: 24mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 6
- Leitungslänge: 500mm
- Gewicht: 500g
Verbindung
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Schwarz
|
Gelb
|
GRN
|
Rot
|
Weiss
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 17HS24-1206S.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 65 |
| Haltemoment (oz.in) | 92 |
| Induktivität(mH) | 7 |
| Phasenwiderstand(ohm) | 6 |
| Nennstrom (A) | 1.2 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 60 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Cut |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 20 |
| Anzahl der Leiter | 6 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 500 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
