Doppelwelle Nema 17 Schrittmotor Bipolar 12 Volt 1,8 Grad 26Ncm 0.4A 12V 42x34mm 4 Drähte Hybrid-Schrittmotor
Doppelwelle Nema 17 Schrittmotor Bipolar 12 Volt 1,8 Grad 26Ncm 0.4A 12V 42x34mm 4 Drähte Hybrid-Schrittmotor

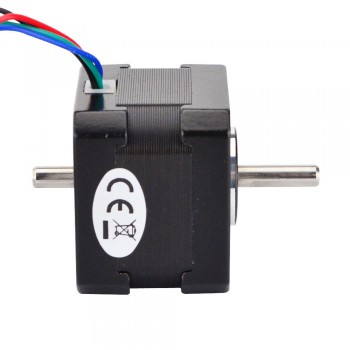

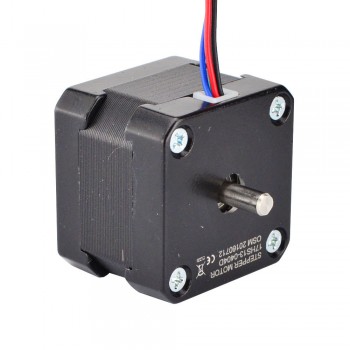

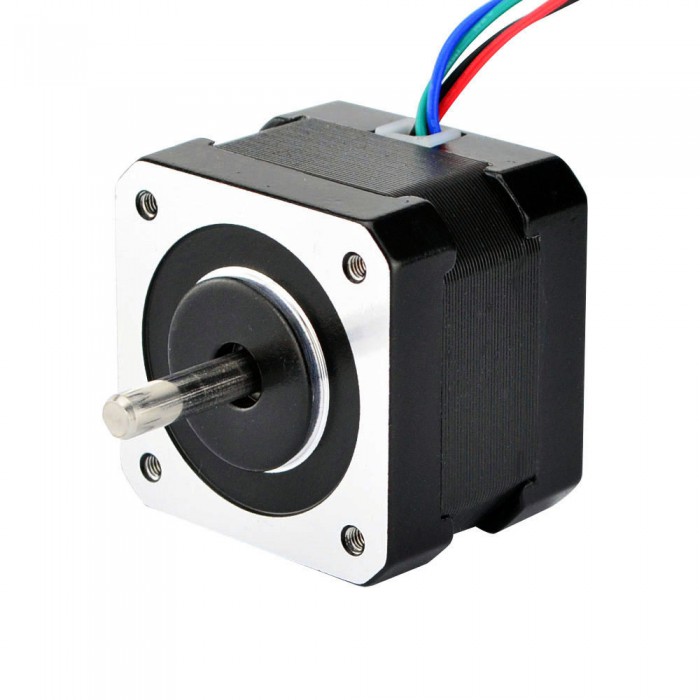

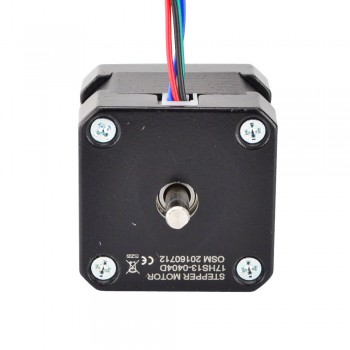

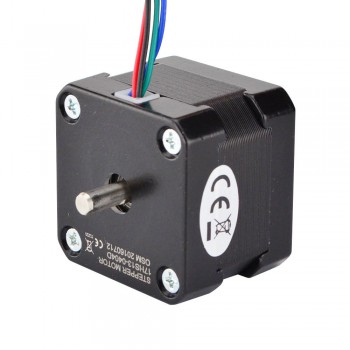

Dieser Bipolar Nema 17 Schrittmotor mit Schrittwinkel 1.8deg und Größe 42x42x34mm. Es hat 4 Drähte, jede Phase zieht Strom 0.4A bei 12V, mit Haltemoment 26Ncm (36.8oz.in). Ein Hinten-Schaft ist verfügbar.
Elektrische Spezifikation
- Hersteller #: 17HS13-0404D
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 26Ncm(36.8oz.in)
- Strom: 0.4A
- Stromspannung: 12V
- Phasenwiderstand: 30ohms
- Induktivität: 37mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Körper Länge: 34mm
- Schaftdurchmesser: Φ5mm
- Länge desVorderen Schafts: 20mm
- Hintere Schaftlänge: 10mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 400mm
- Gewicht: 230g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 17HS13-0404D.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36.8 |
| Induktivität(mH) | 37 |
| Phasenwiderstand(ohm) | 30 |
| Nennstrom (A) | 0.4 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Abtriebswellentyp | D-Cut |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 20 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 280 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
