Nema 17 Non-captive Schrittmotor Linearaktuator 34mm Stapel 0.7A Führen 2.4384mm/0.096" Länge 150mm

Nema 17 Non-captive Schrittmotor Linearaktuator 34mm Stapel 0.7A Führen 2.4384mm/0.096" Länge 150mm
Artikelnummer:17LS13-0704J-150N
Rezension schreiben
Preis:€71.48
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €67.91 5%
10 €66.48 7%
50 €64.34 10%
100 €60.76 15%
In den Warenkorb legen

Nema 17 Non-captive Schrittmotor Linearaktuator 34mm Stapel 0.7A Führen 2.4384mm/0.096" Länge 150mm

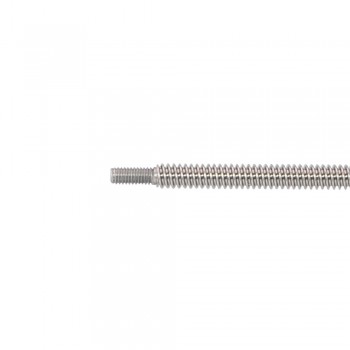

Der Motorteil ist 34mm Körper 1.8 Grad 0.7A Nema 17 Schrittmotor, und es arbeitet mit einer 5.54mm (0.2181 ") Durchmesser 150mm (5.9055") Länge Gewindespindel, der lineare Weg ist 2.438mm (0.096 ") pro Revolution.



Elektrische Spezifikation

  • Hersteller #: 17LS13-0704J-150N
  • Motorentyp: Non-captive Linear Stepper
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 196N (300pps)
  • Strom: 0.7A
  • Phasenwiderstand: 7.2ohms
  • Stromspannung: 5V
  • Induktivität: 10.6mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 34mm
  • Leitspindellänge: 150mm(5.9055")
  • Leitspindeldurchmesser: Φ5.54mm(0.2181")
  • Führen/Schritt: 0.012192mm(0.00048" )
  • Führungsweg/Umdrehung: 2.438mm(0.096")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 241g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 17LS13-0704J-150N.pdf

Précédent: Nema 17 Non-captive Schrittmotor Linearaktuator 34mm Stapel 0.7A Führen 1.27mm/0.05" Länge 150mm
Suivant: Nema 17 Non-captive Schrittmotor Linearaktuator 34mm Stapel 0.7A Führen 4.877mm/0.192" Länge 150mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 10.6
Min. Schubkraft(N) 196
Motorentyp Nicht gefangen
Phasenwiderstand(ohm) 7.2
Nennstrom (A) 0.7
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 33.8
Rahmengröße(mm) 42x42
Leitspindeldurchmesser(mm) 5.54
Leitspindellänge(mm) 150
Spindelsteigung(mm) 2.4384
Leitspindelhub/Schrittlänge(mm) 0.012192
Anzahl der Leiter 4
Leitungslänge(mm) 300
