CASUN NEMA17 Wasserdichter koaxialer Schrittmotor in Mehrlagenbauweise IP67 400mNm 1,8° 12V 1,68A 2 Phasen

2-Phasen-Schrittmotor F42SHD4229-24BQH mit 1,8° Schrittwinkel, 12V Nennspannung und 1,68A Nennstrom. Das Haltemoment beträgt 400mN·m. Das Flanschmaß beträgt 42×42mm.

Elektrische Kenndaten:
Modell: F42SHD4229-24BQH
Schrittwinkel: 1,8°
Nennspannung: 12V
Phasenanzahl: 2 Phasen
Nennstrom: 1,68A
Widerstand pro Wicklung: 6,5Ω ±10%
Induktivität pro Wicklung: 3,2mH ±20%
Haltemoment: 400mN·m
Rastmoment: 15mN·m
Rotorträgheitsmoment: 9,5g·cm²
Isolationswiderstand: mindestens 100MΩ bei 500VDC
Isolationsklasse: Klasse B (130°C)

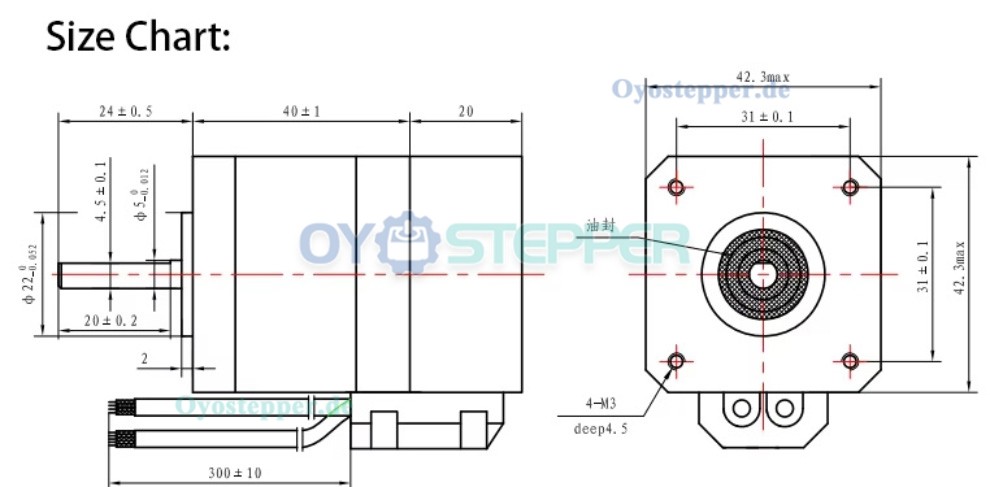

Mechanische Daten:
Flanschmaß: 42×42mm
Gehäuselänge: 40mm
Wellendurchmesser: Ø5mm
Wellenlänge: 24mm
Länge der D-Wellen-Abflachung: 20mm
Anzahl der Anschlussleitungen: 4
Gewicht: 0,4kg

CASUN NEMA17 Wasserdichter koaxialer Schrittmotor in Mehrlagenbauweise IP67 400mNm 1,8° 12V 1,68A 2 Phasen

Précédent: CASUN NEMA23 Hybrid Wasserdichter Schrittmotor IP67 2Nm 1,8° 2,85V 3A 2 Phasen
Suivant: OUKEDA NEMA17 Pancake Schrittmotor 13Ncm 3,5V 1,0A 2 Phasen 42×42mm mit 4 Anschlussleitungen

Spezifikation
Bipolar/Unipolar	Bipolar
Körper Länge(mm)	40
Haltemoment (Ncm)	40
Motorlänge(mm)	40
Nema Größe	Nema 17
Anzahl der Leiter	4
Phasenwiderstand(ohm)	6.5
Nennstrom (A)	1.68
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	24
Schrittwinkel(°)	1.8
Anzahl der Phasen	2
IP-Schutz	IP67
Abtriebswellentyp	D-Schnitt
Einzelne Welle/Doppelwelle	Einzelne Welle
