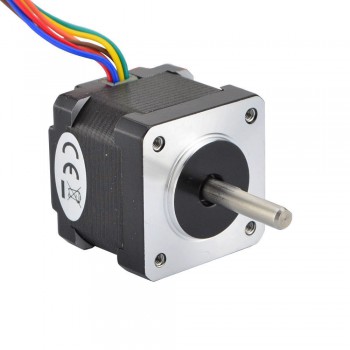

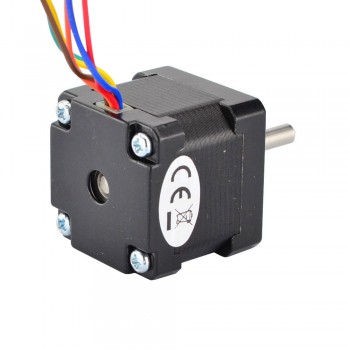

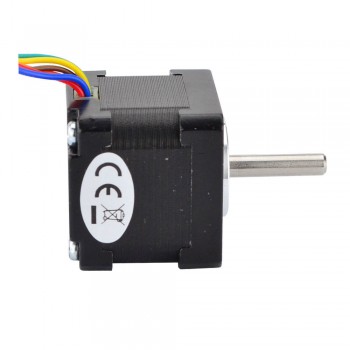

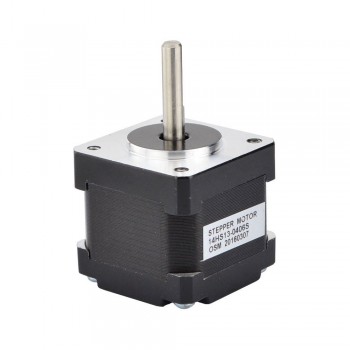

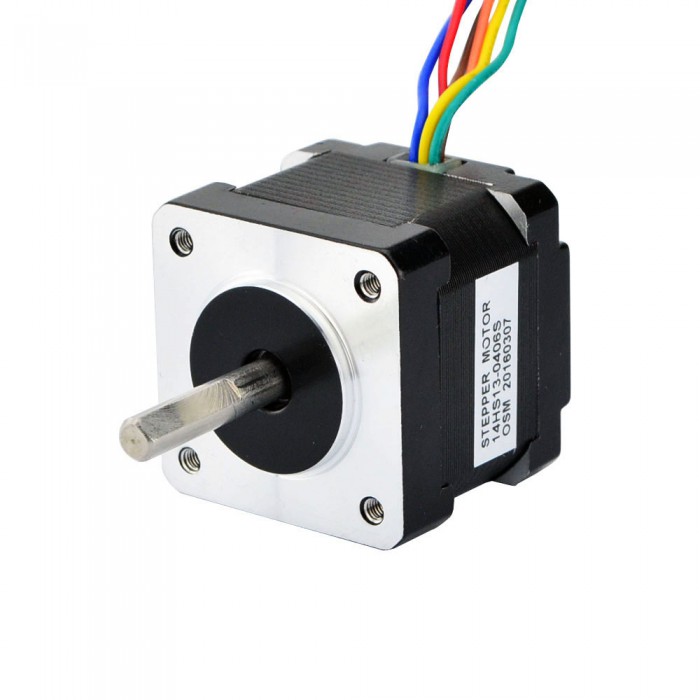

Nema 14 Schrittmotor 1,8 Grad 10Ncm 0.4A 10V 6 Drähte Unipolar Kleiner Hybrid-Schrittmotor
- Handbücher und Dokumentation: Motordatenblatt:
Preis:€11.67
Das könnte Sie auch interessieren
Nema 14 Schrittmotor 1,8 Grad 10Ncm 0.4A 10V 6 Drähte Unipolar Kleiner Hybrid-Schrittmotor
Dieser Unipolar Nema 14 Schrittmotor mit Schrittwinkel 1,8Grad und Größe 35x35x34mm. Es hat 6 Drähte, jede Phase zieht 0,4A bei 10V, mit Haltemoment 10Ncm (14.2oz.in).
Elektrische Spezifikation
Hersteller #: 14HS13-0406S
Motorentyp: Unipolarer Schrittmotor
Schrittwinkel: 1.8 Grad
Haltemoment: 0.1Nm(14.2oz.in)
Strom: 0.4A
Stromspannung: 10V
Phasenwiderstand: 25ohms
Induktivität: 17mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 35 x 35mm
Körper Länge: 34mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 6
Leitungslänge: 300mm
Gewicht(g): 170;
Verbindung
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Rot
|
BRW
|
Gelb
|
Blau
|
Orange
|
GRN
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 10 |
| Haltemoment (oz.in) | 14.2 |
| Induktivität(mH) | 17 |
| Phasenwiderstand(ohm) | 25 |
| Nennstrom (A) | 0.4 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | 35x35 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Anzahl der Leiter | 6 |
| Leitungslänge(mm) | 300 |
| Gewicht(g) | 170 |
