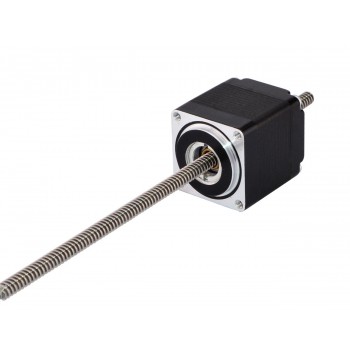

Nema 11 Non-captive Schrittmotor Linearaktuator 32mm Stapel 0.42A Leitung 0.635mm/0.025" Länge 150mm
Nema 11 Non-captive Schrittmotor Linearaktuator 32mm Stapel 0.42A Leitung 0.635mm/0.025" Länge 150mm
Dieses Modell ist fast genau das gleiche wie Haydon Kerk 28000 Serie Größe 11 non-Captive Schrittmotor Linearantrieb. Der Motorteil ist ein 32mm-Körper 1,8 Grad 0,42A Nema 11 Schrittmotor, und er arbeitet mit einer 4,76 mm (0,1874 ") Durchmesser 150 mm (5,9055") Länge Leitspindel, der lineare Weg ist 0,635 mm (0,025 ") pro Revolution.
Elektrische Spezifikation
- Hersteller #: 11N13S0424ED-150RS(11LS13-04247-150N)
- Motorentyp: Non-captive Linear Stepper
- Schrittwinkel: 1.8°
- Min. Schubkraft: 57N (300pps)
- Strom: 0.42A
- Phasenwiderstand: 11.9ohms
- Stromspannung: 5V
- Induktivität: 6.7mH±20%(1KHz)
Physikalische Spezifikation
- Rahmengröße:> 28 x 28mm
- Körper Länge: 32mm
- Leitspindellänge: 150mm(5.9055")
- Leitspindeldurchmesser: Φ4.76mm(0.1874")
- Führen/Schritt: 0.003175mm(0.000125" )
- Führungsweg/Umdrehung: 0.635mm(0.025")
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 119g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
Ressourcen
Vollständiges Datenblatt: 11LS13-04247-150N.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 6 |
| Min. Schubkraft(N) | 57 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 11.4 |
| Nennstrom (A) | 0.42 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 32.2 |
| Rahmengröße(mm) | 28x28 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Leitspindellänge(mm) | 150 |
| Spindelsteigung(mm) | 0.635 |
| Leitspindelhub/Schrittlänge(mm) | 0.003175 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
