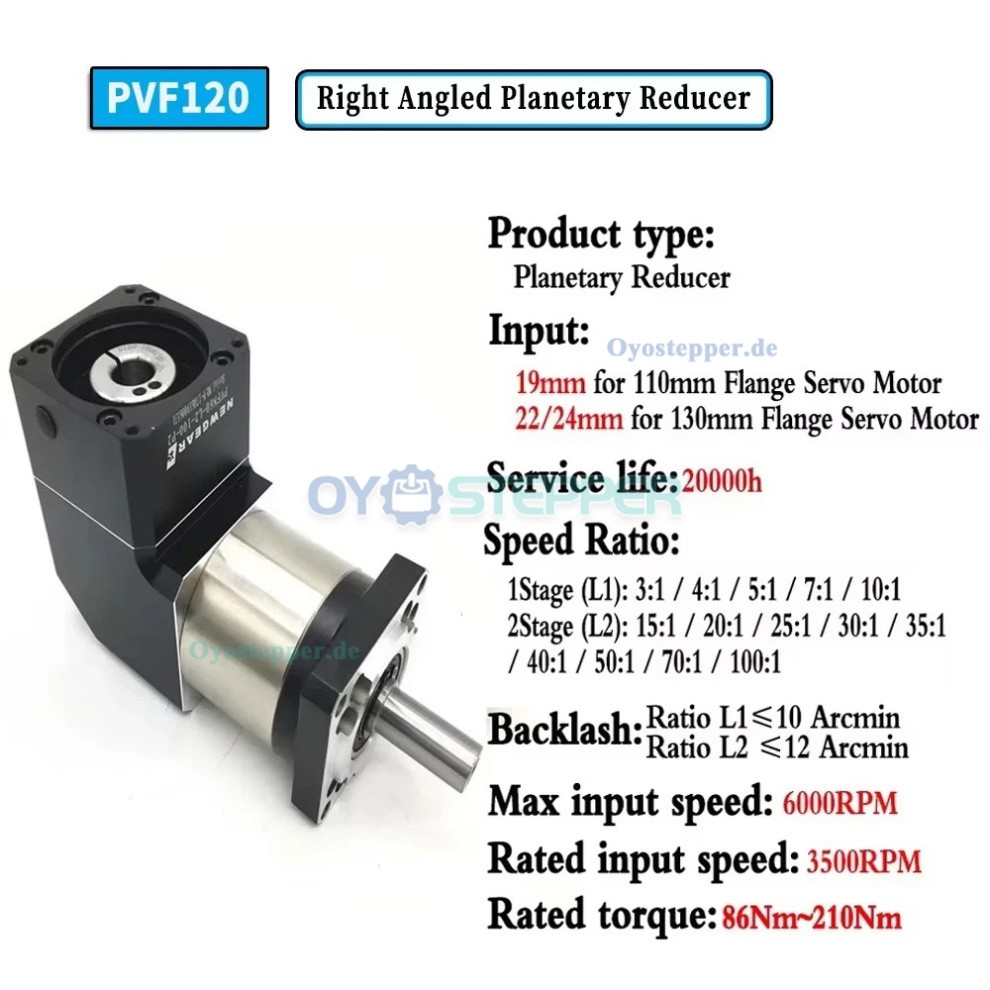

PVF120 Rechtwinkliges Planetengetriebe für Nema 42 Schrittmotoren / 100 bis 130 mm Servomotoren
Planetengetriebe-Untersetzer (35 mm Ausgangswelle):
Kompatibel mit NEMA-42-(110-mm)-Schrittmotor; 100/110/130-mm-750-W-AC-Servomotor.
Übersetzungen: 3:1, 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 30:1, 35:1, 40:1, 50:1, 70:1, 100:1
Positioniergenauigkeit: < 10 Bogenminuten.
Typische Anwendungen:
AGV-Antriebssysteme: Lenk- und Antriebsradintegration
Photovoltaik-Nachführsysteme: Häufiges Starten/Stoppen unter Windlast
Lebensmittelverpackungsmaschinen: IP65-Umgebungen, häufiges Starten/Stoppen, feuchtheiße Bedingungen.

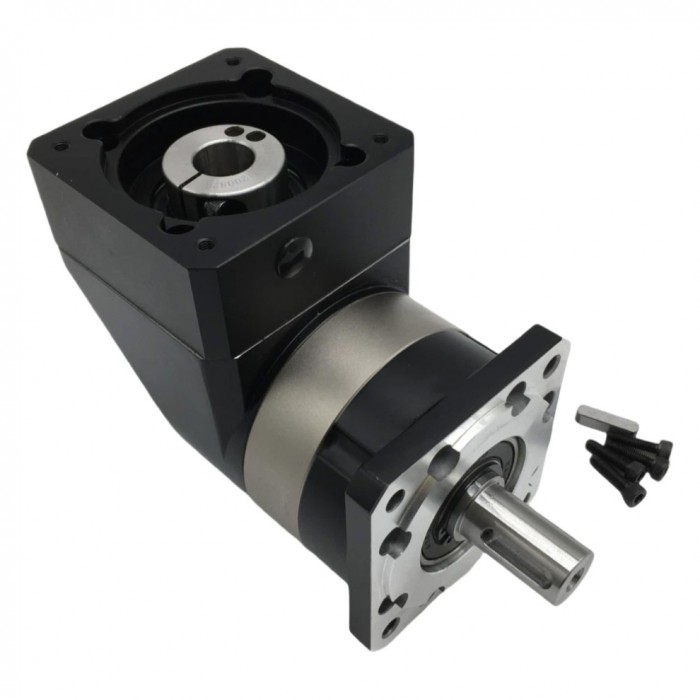

Lieferumfang:
1× Planetengetriebe
1× Passfeder
4× Montageschrauben
| PVF120 Gear Reducer Technical Parameters | ||
|---|---|---|
| Technischer Parameter | Einheit | Parameter |
| Maximales Radialdrehmoment | N | 1240 |
| Maximales axiales Drehmoment | N | 1100 |
| Torsionssteifigkeit | Nm/arcmin | 11 |
| Maximale Eingangsdrehzahl | rpm | 6000 |
| Nenn-Eingangsdrehzahl | rpm | 3500 |
| Lärm | dB | ≤65 |

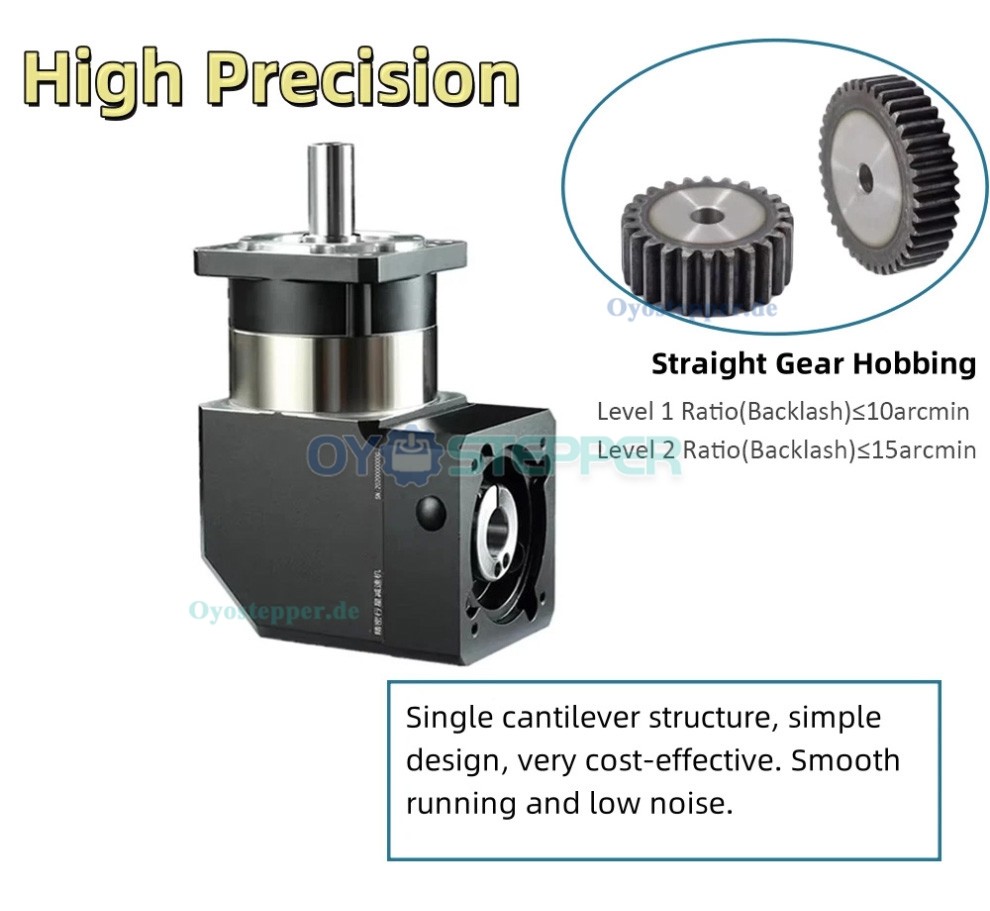

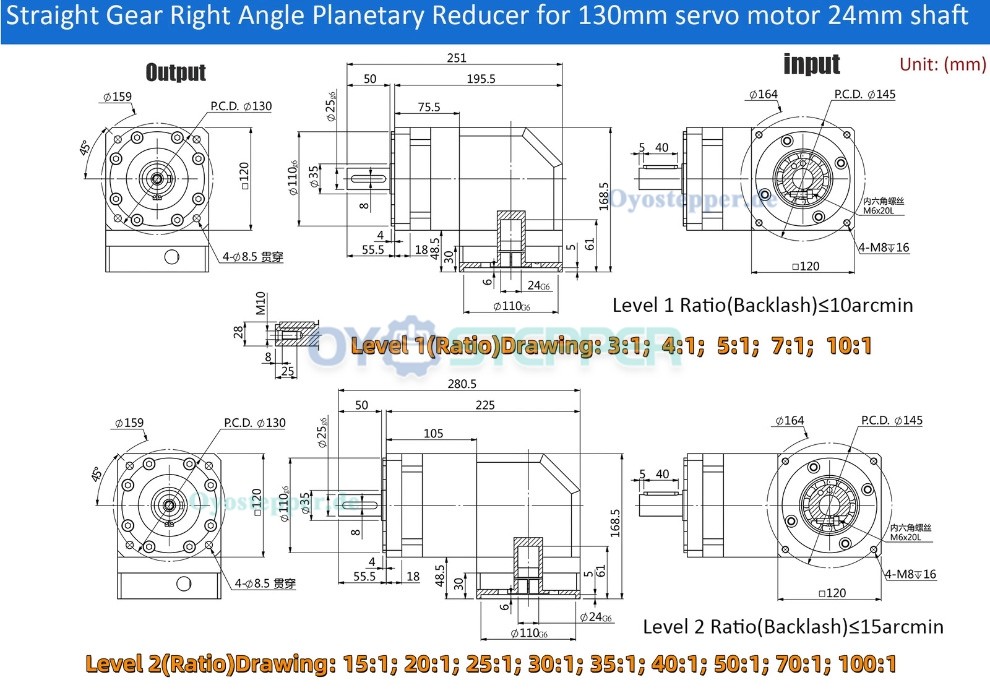

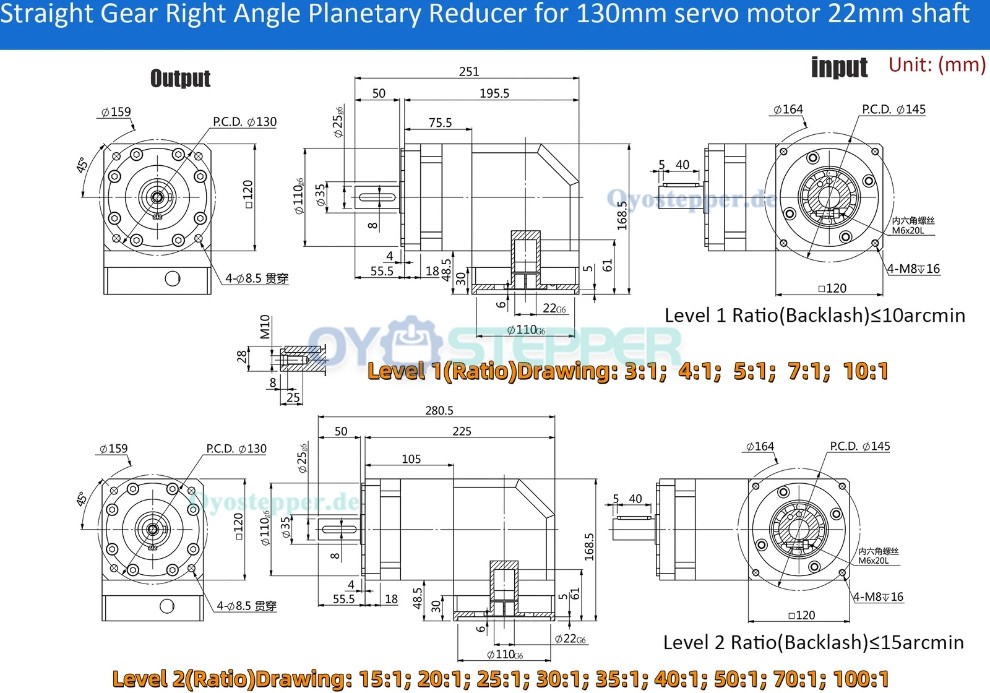

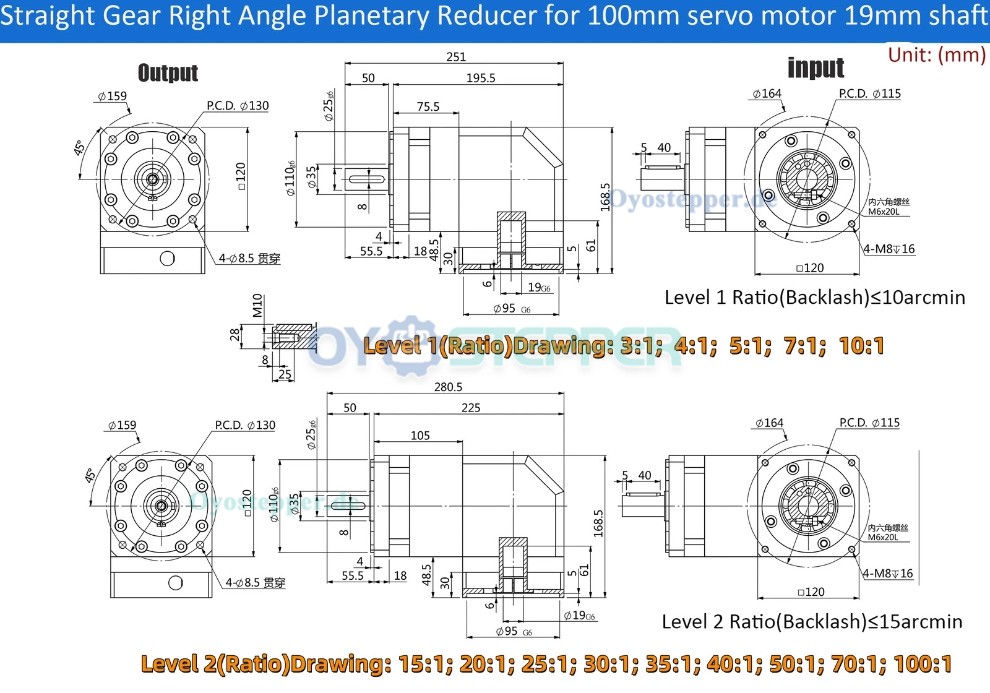

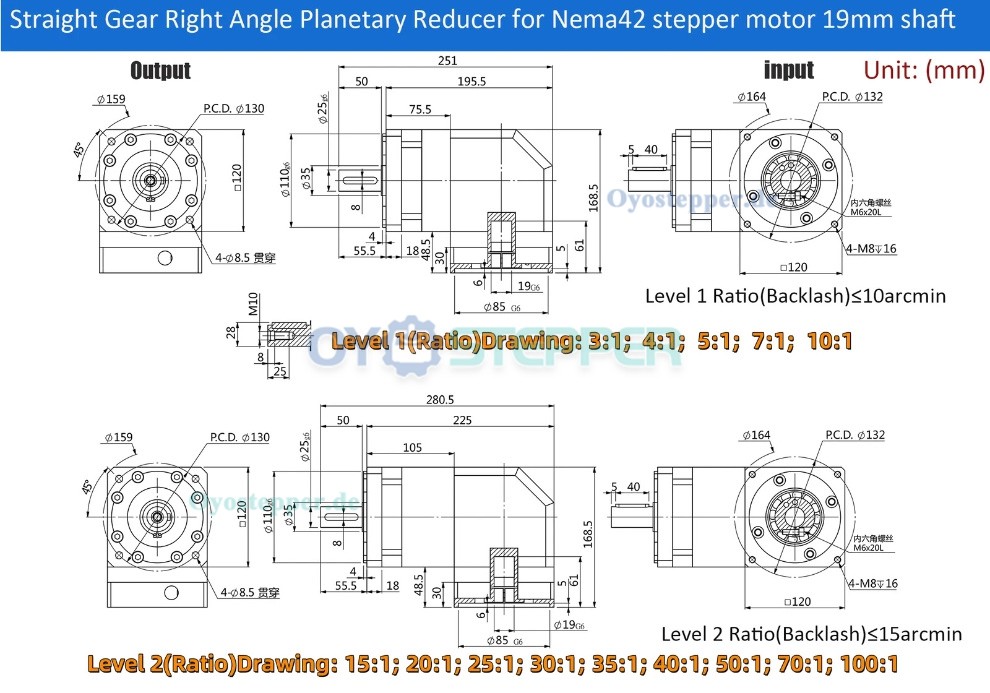

| Spiel (Stufig 1) | arcmin | ≤10 |
| Spiel (Stufig 2) | arcmin | ≤15 |
| Maximales Ausgangsdrehmoment | Nm | 1.5-fache Nennausgangsdrehmoment |
| Sofortiges Bremsmoment | Nm | 2-fache Nennausgangsdrehmoment |
| Lebensdauer | h | 20000 |
| Wasserdichtigkeitsklasse | - | IP65 |
| Betriebstemperatur | ℃ | -10℃~+90℃ |
| Volllast-Wirkungsgrad | % | L1≥95%, L2≥92% |
| Nenndrehmoment (Nm) | ||
| Stufig | Verhältnis | Nenndrehmoment |
| Stufig 1 (L1) | 3:1 | 161 |
| 4:1 | 210 | |
| 5:1 | 210 | |
| Stufig 2 (L2) | 15:1 | 161 |
| 20:1 | 210 | |
| 25:1 | 210 | |
| 30:1 | 161 | |
| 35:1 | 210 | |
| 40:1 | 210 | |
| 50:1 | 210 | |
| 70:1 | 170 | |
| 100:1 | 86 | |
| Trägheitsmoment (Kg.cm²) | ||
| Stufig | Verhältnis | Trägheitsmoment |
| Stufig 1 (L1) | 3:1 | 12.78 |
| 4:1 | 12.78 | |
| 5:1 | 12.78 | |
| 7:1 | 11.38 | |
| Stufig 2 (L2) | 15:1 | 12.18 |
| 20:1 | 12.18 | |
| 25:1 | 12.18 | |
| 30:1 | 12.18 | |
| 35:1 | 12.18 | |
| 40:1 | 12.18 | |
| 50:1 | 11.48 | |
| 70:1 | 11.48 | |
| 100:1 | 11.48 | |
| Getriebespezifikation | |
|---|---|
| Abtriebswellendurchmesser (mm) | 35mm |

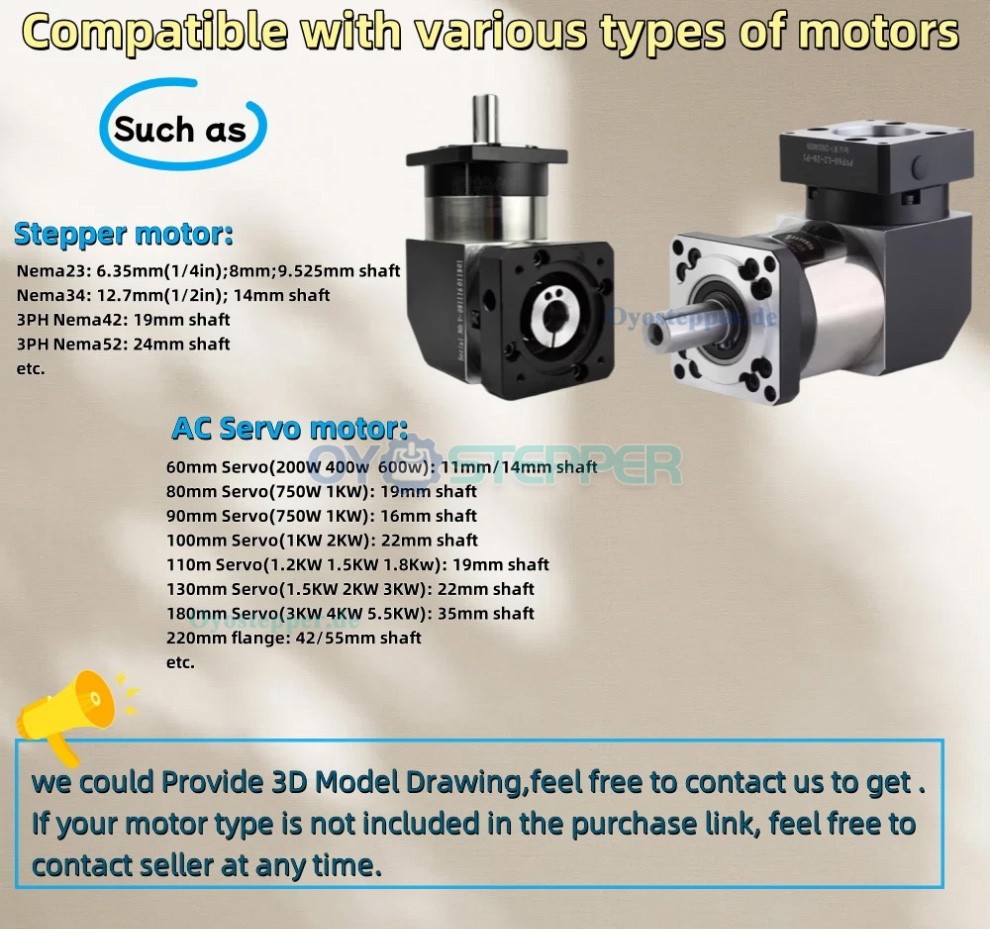

| Kompatibler Motorgrößenbereich | Nema 42 Schrittmotor / 100mm Servomotor / 130mm Servomotor |
| Eingangswellendurchmesser (mm) | 19mm / 22mm / 24mm |
| Abtriebswellentyp | Keilwelle |
| Übersetzungsverhältnis | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Getriebetyp | Planetengetriebe |
| Zahnspiel bei Nulllast(Max.°) | ≤10 Bogenminuten |
